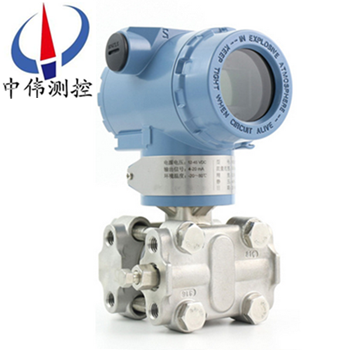

高精度差壓變送器

高精度差壓變送器中應用數字技術

，除了確保儀表的高可靠性和其它******性能外

，也能實現智能儀表實時自檢組態操作并可與控制室之間的遠程數字化連接，實現控制室對單元儀表的遠程查詢或?qū)崟r(shí)組態。精度高

，穩定性好

。量

Description：

一、產品概述：

ZW3051DP系列高精度差壓變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料

，元器件和零部件均源自進口，整機經過嚴格組裝和測試

，具有設計原理xj****

、品種規格齊全、安裝使用簡便等特點

。由于該機型外觀上******融合了目前國內zui為流行以及被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點

，讓使用者有耳目一新的感覺，同時與傳統的1151

、CECC等系列產品在安裝上可直接替換

，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展

，3051DP智能差壓變送器設計小巧精致外

，更推出具有HART現場總線協議的智能化功能。

二

、工作原理：

ZW3051DP系列高精度差壓變送器是當被測介質的兩種壓力通入高

、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側

。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時

，致使測量膜片產生位移

，其位移量和壓力差成正比，故兩側電容量就不等

，通過振蕩和解調環節

，轉換成與壓力成正比的信號。

三

、應用場合：

ZW3051DP系列高精度差壓變送器用于在高工作壓力環境下測量液體

、氣體或蒸汽的液位、流量和壓力

，然后轉變成4～20mA DC信號輸出

。智能型可與HART手操器相互通訊，通過它進行設定

，監控或與上位機組成現場監控系統

。

四

、主要特點：

1、精度高

；

、穩定性好；

、二線制4-20mADC

；

4、固體元件

，接插式印刷線路板

；

5、小型

、重量輕

、堅固抗震；

、量程

、零點外部連續可調；

、正遷移可達500%

；負遷移可達600%；

、阻尼可調

；

9、單向過載保護特性好

；

、無機械可動部件維修工作量少；

、全系列統一結構

，零部件互換性強；

、接觸介質的膜片材料可選（316L

、TAN、HAAS-C

、MONEL等耐腐蝕材料）；

、防爆結構

，全天候使用；

、智能HART現場總線協議

。

五

、性能參數：

1、使用對象：液體

、氣體和蒸汽

；

2、測量范圍：0-0.06kPa至0-40MPa

；

、輸出信號：4-20mA DC；

、12-45VDC

，一般為24VDC；

、負載特性：與供電電源有關

，在某一電源電壓時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）

；

、指示表：LCD液晶或者LFD數碼管顯示；

、防爆:隔爆型dIIBT4 b:本質安全型 iaIICT6

；

8、量程和零點：外部連續可調

；

、正負遷移：零點經過正遷移或負遷移后，量程

、測量范圍的上限值和下限值的******值

，均不能超過測量范圍上限的100%（智能型：量程比15:1） ***大正遷移量為***小調校量程的500%；***大負遷移量為***小調教量程的600%

；

、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃）灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃

；

、靜壓：1、4

、10

、25、32MPa

；

、溫度：相對濕度為0～100%RH；

、容積變化量：＜0.16cm3

；

、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調

。

六

、技術參數：

（不帶遷移，在標準工作條件下

，充硅油

，316不銹鋼隔離膜片）；

、準確度：±0.075%（0智能型）

、±0.1%（智能型）、±0.25%

、±0.5%

；

2、死區：無（≤0.1%）

；

、穩定性：六個月內不超過***大量程的基本誤差******值；

、振動影響：在任意軸上

，振動頻率為200Hz；

、電源影響：小于輸出量程的0.005%V

；

6、負載影響：電源如果穩定

，則負載沒有影響

；

7、安裝位置影響：***大可產生0.24kPa 的零點誤差

。

其它：

、隔離膜片：316不銹鋼，哈氏合金C-276

，蒙乃爾合金

，鈦或鉭；

、排氣/排液閥：316不銹鋼

；

3、法蘭和接頭：316不銹鋼

；

、接觸介質“O”形環：丁腈橡膠，氟橡膠；

、灌充液：硅油或者惰性油；

、螺栓:316L不銹鋼

；

7、電子殼體材料：低銅鋁合金

；

、引壓連接件：法蘭1/4NPT，中心距54mm

；接頭1/2NPT或M20x1.5陽螺紋球錐面密封

，帶接頭時中心距50.8、54

、57.2mm

；

9、信號接線孔：G1/2

。

七

、故障診斷：

變送器在測量過程中，常常會出現一些故障

，故障的及時判定分析和處理

，對正在進行了生產來說至關重要的。我們根據日常維護中的經驗

，總結歸納了一些判定分析方法和分析流程

。

1、調查法：

回顧故障發生前的打火

、冒煙

、異味、供電變化

、雷擊

、潮濕、誤操作

、誤維修

。

2、直觀法：

觀察回路的外部損傷

、導壓管的泄漏

，回路的過熱，供電開關狀態等

。

、檢測法。

、斷路檢測：將懷疑有故障的部分與其它部分分開來

，查看故障是否消失

，如果消失，則確定故障所在

，否則可進行下一步查找

，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開

，用現場另加電源的方法為變送器通電進行通訊

，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

、短路檢測：在保證安全的情況下

，將相關部分回路直接短接，如：差變送器輸出值偏小

，可將導壓管斷開

，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出

，以判斷導壓管路的堵

、漏的連通性。

、替換檢測：將懷疑有故障的部分更換

，判斷故障部位。如：懷疑變送器電路板發生故障

，可臨時更換一塊

，以確定原因。

、分部檢測：將測量回路分割成幾個部分

，如：供電電源、信號輸出

、信號變送

、信號檢測，按分部分檢查

，由簡至繁

，由表及里，縮小范圍

，找出故障位置

。

八、安裝要求：

、安裝前請仔細閱讀產品使用說明書

，并核對產品的相關信息。

2、變送器應安裝于通風

、干燥

、無蝕、陰涼處

，如露天安裝應加防護罩

，避免陽光照射和雨淋，避免變送器性能降低或出現故障

。

3、變送器屬精密儀器

，安裝時忌強力沖擊

、摔打。

、按接線圖正確連接

。

5、注意保護變送器引出電纜

。在工業現場使用時

，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽

，避免潮氣進入

。

九、使用差壓變送器時應注意以下三點：

、差壓變送器在使用前須***對其測量范圍

、零點漂移量、精度

、靜壓誤差等進行復校

。

2、變送器安裝后

，開車之前還需檢查一次各種變送器的工作壓力

、工作溫度、測量范圍

、漂移量等

。看是否和實際情況相符

，若有不符之處

，則須***查明原因并糾正后才能開車。

、開啟和停用時

，應避免儀表承受單向靜壓。

十、選型編碼：

代號	名稱
ZW3051DP	差壓變送器（中偉測控）
	代號	說明
	0	負壓
	1	表壓
	2	絕壓
		代號	測量范圍
		1	0-0.06～0.3KPa
		2	0-0.25～1.5KPa
		3	0-1.2～7.2KPa
		4	0-6～36KPa
		5	0-30～180KPa
		6	0-160～1000KPa
		7	0-400～2500KPa
		8	0-1600～10000KPa
		9	0-4000～25000KPa
		0	0-7000～40000KPa
			代號	類型1
			0	標準型
			1	單平式法蘭型
			2	雙平式法蘭型
			3	單插法蘭型
			4	雙插法蘭型
			5	一平一插法蘭型
				代號	法蘭規格
				0	DN25
				1	DN50
				2	DN80
				3	其他規格
					代號	類型2
					0	普通型
					1	普通智能型(HART通訊)

代號	含義
MO	不帶顯示
M1	數字指示表頭
E1	普通電纜接頭
E2	防爆電纜接頭
B1	管裝彎支架
B2	盤裝彎支架
B3	管裝平支架
G1	腰型法蘭
G2	焊管接頭
G3	一體化三閥組
i	本安
d	隔爆
G	≤200℃（高溫硅油）
標 準 型	防腐材料	結構材料
	防腐材料	隔離膜片
	F12	316L
	F13	哈氏C-276
	F14	蒙乃爾K-500
	F15	鉭
	F22	316L
	F23	哈氏C-276
	F24	蒙乃爾K-500
	F25	鉭
	F26	316L
	F33	哈氏C-276
	F35	鉭
	F44	蒙乃爾K-500
	F47	3YC25
