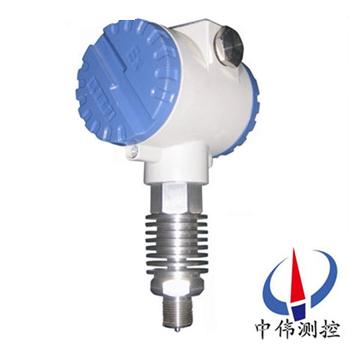

智能高溫型壓力變送器

智能高溫型壓力變送器具有溫度漂移小，使用溫度范圍寬

，測量介質溫度范圍寬（高溫可達150℃）

，可任意安裝

，長期穩定性好，耐磨損,抗沖擊和防腐蝕等顯著特點

。產品經過了嚴格的測試和老化篩選

，性能可靠,能在高

Description：

一、產品概述：

ZW3851系列智能高溫型壓力變送器的關鍵原材料

，元器件和零部件均源自進口或合資

，整機經過嚴格組裝和測試，具有設計原理xj****

、品種規格齊全

、安裝使用簡便等特點。由于外觀上******融合了目前國內zui為流行

，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點

，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換

，有很強的通用性和替代能力

。

二、工作原理：

ZW3851系列智能高溫型壓力變送器的原理是由測量膜片與兩側絕緣片上的電極各組成一個電容器

。當兩側壓力不一致時，致使測量膜片產生位移

，其位移量和壓力差成正比

，故兩側電容量就不等，通過振蕩和解調環節

，轉換成與壓力成正比的信號

，再經過溫度補償和線性修正，轉化成標準電信號

。

三

、應用場合：

ZW3851系列智能高溫型壓力變送器的主體結構與壓力變送器相同，為了適應不同的安裝需求

，本系列變送器具有多種形式的遠傳裝置供用戶選擇

。該產品廣泛應用于石油、化工

、電力

、食品、造紙

、市政工程等行業

。

四、主要特點：

、指示新穎

、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度

。

、結構簡單：無任何可動或彈性元件，因此呆靠性******

，維護量極少

。

3、安裝方便：內裝式結構尤其顯示出這一特點

，無需任何專用工具

。

4、調整方便：零位

、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變

，兩個調整互不影響。

、用途廣泛

；適用于高溫高壓、強腐蝕等介質的液位測量

。

、測量范圍大，不受貯槽高度的限制

。

、指示機構與被測介質******隔離，密封性好

，可靠性高

，使用安全。

、具備本安防爆和隔離防爆能力

，可應用于各種危險場所。

、具有防阻塞型設計可實現對糊狀介質液位的測量

。

10、精細******的零點

、滿程

、非線性補償，保證儀表使用條件范圍內的精度

，長期穩定性好

。

五、技術參數：

、輸出信號：4～20MA.DC二線制（模擬）二線制4～20mA直流信號上疊加數字信號

，由用戶選擇線性或開方輸出

。(智能型）

2、供電電源：12～45V.DC

。

、負載特性：

電源影響：<0.005%輸出量程/V；

負載影響：電源穩定時

，無負載影響

；

測量精度：調校量程的±0.1%，±0.2標配精度為±0.2%

，若選擇其他精度請?jiān)谟嗀涍x型時注明

；

量程比：10：1或100比1；

阻尼：通?div id="4qifd00" class="flower right">

？稍?.1～16秒之間可調

，當灌充惰性液或帶遠傳裝置時，時間常數會增大

；

啟動時間：<2秒

，不需預熱。

、工作環境：環境溫度 -29～93℃（模擬放大器）

；

-29～75℃（數字/智能放大器）；

-29～65℃（帶顯示表頭）

；

環境濕度 0～95%

。

5、防護特性：防護能力 IP65

；

6、防爆類型：隔爆型 Exd II BT4-6

；

本安型 Exia II CT5

。

7、靜壓影響：零位誤差：±0.5%zui大量程限值

，對于32MPa在管道壓力下通過調零給予校正

。

8、電磁輻射影響：0.05%zui大量程值

，接受輻射頻率27～500MHz

，試驗場強3V/m。

、指示表（%）：液晶數顯精度±0.2%

。

10、振動影響：任何方向200Hz振動時

，±0.05%/g

。

、安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差

，但可通過調零來修正

。

12、重量：3.9Kg（不包括附件）

。

六

、安裝要求：

1、安裝前請仔細閱讀產品使用說明書

，并核對產品的相關信息

。

2、變送器應安裝于通風

、干燥

、無蝕、陰涼處

，如露天安裝應加防護罩

，避免陽光照射和雨淋，避免變送器性能降低或出現故障

。

、變送器屬精密儀器，安裝時忌強力沖擊

、摔打

。

4、按接線圖正確連接

。

、注意保護變送器引出電纜。在工業現場使用時

，建議使用金屬管保護或者架空

。切勿松動電纜引出端的密封螺帽，避免潮氣進入

。

七

、注意事項:

1、當收到產品時請檢查包裝是否完好

，并核對變送器型號和規格是否與您選購的產品相符

；

2、禁止測量與不銹鋼不相兼容的介質

；

、確保電源供電電壓符合探頭供電要求，電源的正

、負與產品的正

、負接線對應

，確保壓力源高壓力在該產品的量程范圍內；

、在壓力測量過程中

，應緩慢加壓和卸壓，避免瞬間加至***高壓或降至低壓

；

、在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故

。

、本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失

；

、傳感器屬于精密器件，用戶在使用時請不要自行拆解

，更不能觸碰膜片

，以免造成產品損壞。

八

、選型編碼：

型號	ZW3851	壓力變送器（中偉測控）
量程范圍	A	0－5kPa～20KPa
	B	0－20kPa～70KPa
	C	0－70kPa～350KPa
	D	0－200kPa～700KPa
	E	0－700kPa～3.5MPa
	F	0－2.0MPa～7MPa
	G	0－7MPa～35KPa
	H	0－20MPa～100MPa
精度等級	1	0.1%
	2	0.25%
	3	0.5%
輸出信號	E	4--20mA DC 兩線制
	K	1--5V DC 三線制
	S	智能型
	M	用戶約定
壓力連接	R	標準型（M20×1.5）
	P	齊平膜（隔膜式）
	G	高溫散熱型
	K	卡箍平膜型
	O	按用戶尺寸加工（法蘭型）如：DN50
其他選項	i	本安型iaⅡCT6
	d	隔爆型DⅡBT4
	M2	數字液晶指示表
	M3	數碼管數字指示表
	Z	帶阻尼調整
	Q	遷移
	A	絕壓測量
	F	負壓測量
	C	陶瓷傳感器
	S	散熱器及過程連接件
	Y	用戶約定
