變送器bsq

！">

加入購物車成功！

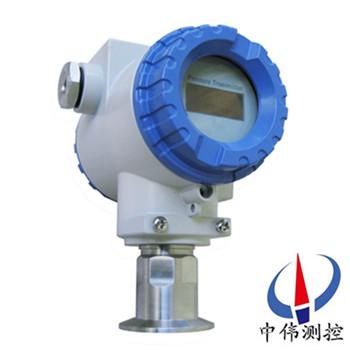

智能衛生型壓力變送器

智能衛生型壓力變送器選用進口壓力芯片

，壓力直接作用于敏感膜片上

，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯登電橋，用微機械加工技術在電橋下形成壓力敏感膜片

，通過后續電路將敏感元件產生的毫伏信

Description：

一

、產品概述：

ZW3851系列智能衛生型壓力變送器采用進口不銹鋼隔離膜片的高精度力敏芯片

，是為實現測量衛生環境下壓力的產品

。傳感器平膜結構可防止粘稠體堵塞、結垢及不衛生等情況發生

，適用衛生要求嚴格的環境

，膜片材質316L，抗腐蝕性強

，溫度范圍寬可達120℃

；傳感器連接接口有螺紋式、卡箍式

、法蘭式可選

。

二、工作原理：

ZW3851系列智能衛生型壓力變送器的原理是由測量膜片與兩側絕緣片上的電極各組成一個電容器

。當兩側壓力不一致時

，致使測量膜片產生位移，其位移量和壓力差成正比

，故兩側電容量就不等

，通過振蕩和解調環節，轉換成與壓力成正比的信號

，再經過溫度補償和線性修正

，轉化成標準電信號。

三

、應用場合：

ZW3851系列智能衛生型壓力變送器為一體化全不銹鋼平面膜結構

，專為食品

、醫療、制藥等衛生行業設計

。傳感器接口有卡箍式

，M27×2，法蘭式可選擇

。傳感器平面膜結構防止了結垢

、不衛生及粘稠液體堵塞等問題。廣泛應用于食品

、制藥

、釀酒等過程控制領域。其行業應用如以下幾點：

、食品衛生行業

；

2、造紙行業

；

、污水液位測量；

、飲料罐液位測量

；

5、管道液位測量

；

、醫藥及生物制品加工。

四

、主要特點：

、超級的測量性能，用于壓力

、差壓

、液位、流量測量

；

、數字精度：+（-）0.05%；

、穩定性：0.25% 60個月

；

4、量程比：100：1

；

、測量速率：0.2S；

、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

7、過程連接與其它產品兼容

，實現理想測量

；

8、采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機

；

10、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控支持向現場總線與基于現場控制的技術的升級。

五

、技術參數：

、清潔平面型隔離膜片，符合******3A衛生標

；

、采用陶瓷電容壓力傳感器或擴散硅壓力傳感器；

、量程：0-4KPa~35MPa

；

、電源：15-36VDC

；

5、溫度漂移：0.02%FS/°C

；

、精度：0.25%；

、外殼防護：IP65

；

8、電氣連接：電纜式霍斯曼接頭2088殼體防水盒式可選

；

、溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃

；儲存溫度 -40～85℃

；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）

；

、相對濕度：0～95%

；

11、穩定性：zui大量程范圍的±0.25%/6個月

；

、振動影響：在任意軸向上，頻率為200Hz

，誤差為zui大量程范圍的±0.05%／g

；

13、負載影響：只要輸入變送器的電壓高于12V

，在負載工作區內無負載影響

；

14、安裝位置影響：zui大可產生不大于0.25kPa的零位誤差

，可通過校正消除這個誤差

，對量程無影響；測量本體相對法蘭轉動無影響

。

六

、安裝要求：

1、安裝前請仔細閱讀產品使用說明書

，并核對產品的相關信息

。

2、變送器應安裝于通風

、干燥

、無蝕、陰涼處

，如露天安裝應加防護罩

，避免陽光照射和雨淋，避免變送器性能降低或出現故障

。

、變送器屬精密儀器，安裝時忌強力沖擊

、摔打

。

4、按接線圖正確連接

。

、注意保護變送器引出電纜。在工業現場使用時

，建議使用金屬管保護或者架空

。切勿松動電纜引出端的密封螺帽，避免潮氣進入

。

七

、使用時注意事項：

、衛生型壓力變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。

、接線時,將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽

，以防雨水等通過電纜滲漏進變送器殼體內。

、在測量氣體的壓力時

，取壓口要開在流程管道的頂端，且衛生型變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中

。

、衛生型壓力變送器的測量蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷凝器,不應使變送器的工作溫度超過極限。

、注意傳感器的導壓管要安裝在溫度波動小的地方

。

6、測量液體壓力時

，衛生型壓力變送器的安裝位置應避免液體的沖擊(就是水錘現象)

，以免傳感器過壓損壞。

、在測量液體壓力時

，取壓口應開在流程管道側面，以避免沉淀積渣

。

、要防止衛生型壓力變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積

。

八

、選型編碼：

型號	ZW3851	壓力變送器（中偉測控）
量程范圍	A	0－5kPa～20KPa
	B	0－20kPa～70KPa
	C	0－70kPa～350KPa
	D	0－200kPa～700KPa
	E	0－700kPa～3.5MPa
	F	0－2.0MPa～7MPa
	G	0－7MPa～35KPa
	H	0－20MPa～100MPa
精度等級	1	0.1%
	2	0.25%
	3	0.5%
輸出信號	E	4--20mA DC 兩線制
	K	1--5V DC 三線制
	S	智能型
	M	用戶約定
壓力連接	R	標準型（M20×1.5）
	P	齊平膜（隔膜式）
	G	高溫散熱型
	K	卡箍平膜型（衛生型）
	O	按用戶尺寸加工（法蘭型）如：DN50
其他選項	i	本安型iaⅡCT6
	d	隔爆型DⅡBT4
	M2	數字液晶指示表
	M3	數碼管數字指示表
	Z	帶阻尼調整
	Q	遷移
	A	絕壓測量
	F	負壓測量
	C	陶瓷傳感器
	S	散熱器及過程連接件
	Y	用戶約定

九、設計選用及訂貨須知：

、選型規格表中的數字

、符號須***填寫清楚

、準確無誤

。

2、如有正負遷移

，須***注明遷移量數值

。

3、根據用戶規定的量程校驗

。如果用戶無規定

，變送器調校至***大量程，這種校驗將在室溫

、常壓下進行

。

、需要標注工位號時，應在訂貨時注明

。

售后服務：

、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況

，并解決客戶使用過程中產生的問題

，無償提供技術支持；

、保修期內出現人為的損壞

，我公司負責進行維修，并收取由此產生的維修費用

；

、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨

，中偉測控不收取任何的手續費

，出現質量問題，承擔來回的運費

。
