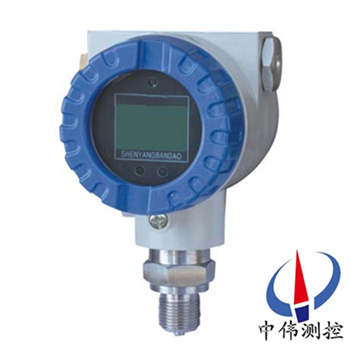

智能標準型壓力變送器

智能標準型壓力變送器是引進國外xj****技術和設備生產的新型變送器

，關鍵原材料

，元器件和零部件均源自進口，整機經過嚴格組裝和測試

，該產品具有設計原理xj****

、品種規格齊全、安裝使用簡便等特點

。由于外觀上******融合

Description：

一

、產品概述：

ZW3851系列智能標準型壓力變送器采用進口優質壓力傳感器芯片，經內置的存儲器E2PROM存取傳感器的環境溫度

、壓力及輸入/輸出特性修正參數

、再經CPU微處理器運算，進行溫度自動補償

，非線性校正

、V/I轉換與A/D轉換，輸出4-20mA的標準信號

，并在模擬信號上疊加一個符合HART協議的數字信號進行通信

。在通信時，頻率信號對4-20mA的信號不產生任何擾動影響

。

二

、工作原理：

ZW3851系列智能標準型壓力變送器的原理是被測介質的兩種壓力通入高、低兩壓力室

，作用在元件（即敏感元件）的兩側隔離膜片上

，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器

。當兩側壓力不一致時

，致使測量膜片產生位移，其位移量和壓力差成正比

，故兩側電容量就不等

，通過振蕩和解調環節，轉換成與壓力成正比的信號

。

三

、應用場合：

ZW3851系列智能標準型壓力變送器主要用于測量氣體、液體和蒸汽的壓力

、負壓和絕壓等參數

，然后將其轉換成4-20mA.DC信號輸出

。它可以測量排氣系統、蒸餾塔

、蒸發器和結晶器等的絕壓

。

四、主要特點：

、超級的測量性能

，用于壓力、差壓

、液位

、流量測量；

、數字精度：+（-）0.05%

；

3、穩定性：0.25% 60個月

；

、量程比：100：1；

、測量速率：0.2S

；

6、小型化（2.4kg）全不銹鋼法蘭

，易于安裝

；

7、過程連接與其它產品兼容

，實現測量

；

8、采用H合金護套的傳感器（技術）

，實現了優良的冷

、熱穩定性；

、采用16位計算機的智能變送器

；

10、標準4-20mA

，帶有基于HART協議的數字信號

，遠程操控支持向現場總線與基于現場控制的技術的升級。

五

、技術參數：

1、使用對象：液體

、氣體和蒸氣

；

、測量范圍：0-0.08kPa至0-40MPa；

、輸出信號：4~20mA DC （特殊可為四線制）

；220V AC供電，0~10mA DC輸出

；

、供電電源：12~45V DC，一般為24V DC

；

、負載特性：與供電電源有關，在某一電源電壓時帶負載能力

；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）

；

6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示

；

、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）

；

、量程和零點：外部連續可調；

、正負遷移：零點經過正遷移或負遷移后

，量程、測量范圍的上限值和下限值

，均不能超過測量范圍上限的100%

。z大正遷移量為z小調校量程的500%；z大負遷移量為z小調校量程的600%

；

、溫度范圍：工作溫度范圍：－20~+88℃。

六

、安裝要求：

、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息

。

、變送器應安裝于通風、干燥

、無蝕

、陰涼處，如露天安裝應加防護罩

，避免陽光照射和雨淋

，避免變送器性能降低或出現故障

。

3、變送器屬精密儀器

，安裝時忌強力沖擊

、摔打。

、按接線圖正確連接

。

5、注意保護變送器引出電纜

。在工業現場使用時

，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽

，避免潮氣進入

。

七、注意事項:

、當收到產品時請檢查包裝是否完好

，并核對變送器型號和規格是否與您選購的產品相符；

、禁止測量與不銹鋼不相兼容的介質

；

3、確保電源供電電壓符合探頭供電要求

，電源的正

、負與產品的正、負接線對應

，確保壓力源高壓力在該產品的量程范圍內

；

4、在壓力測量過程中

，應緩慢加壓和卸壓

，避免瞬間加至***高壓或降至低壓；

、在拆卸探頭時確保設備已斷開壓力源

，以免介質噴出發生事故。

、本產品非防爆

，在防爆區使用會引起嚴重的人身傷害和重大的物質損失；

、傳感器屬于精密器件

，用戶在使用時請不要自行拆解，更不能觸碰膜片

，以免造成產品損壞

。

八

、選型編碼：

型號	ZW3851	壓力變送器（中偉測控）
量程范圍	A	0－5kPa～20KPa
	B	0－20kPa～70KPa
	C	0－70kPa～350KPa
	D	0－200kPa～700KPa
	E	0－700kPa～3.5MPa
	F	0－2.0MPa～7MPa
	G	0－7MPa～35KPa
	H	0－20MPa～100MPa
精度等級	1	0.1%
	2	0.25%
	3	0.5%
輸出信號	E	4--20mA DC 兩線制
	K	1--5V DC 三線制
	S	智能型
	M	用戶約定
壓力連接	R	標準型（M20×1.5）
	P	齊平膜（隔膜式）
	G	高溫散熱型
	K	卡箍平膜型
	O	按用戶尺寸加工（法蘭型）如：DN50
其他選項	i	本安型iaⅡCT6
	d	隔爆型DⅡBT4
	M2	數字液晶指示表
	M3	數碼管數字指示表
	Z	帶阻尼調整
	Q	遷移
	A	絕壓測量
	F	負壓測量
	C	陶瓷傳感器
	S	散熱器及過程連接件
	Y	用戶約定
