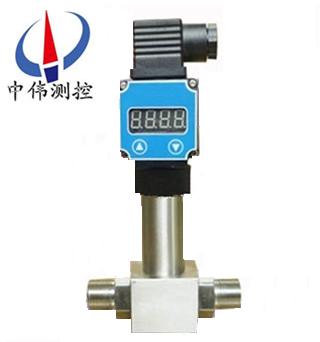

精小型數顯差壓變送器

精小型數顯差壓變送器選用高精度

、搞穩定性雙隔離膜片的力敏芯片

，經嚴格精密的溫度補償，信號放大

，V/I轉換，將壓差

、流量等參數可靠的轉換成工業標準信號輸出，直接用31/2LED顯示壓力值并輸出工業標準的

Description：

一

、產品概述：

ZW316XM系列精小型數顯差壓變送器的安裝包括導壓管的敷設、電氣信號電纜的敷設

、差壓變送器的安裝。來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上

，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器

，經過放大等處理變?yōu)闃?biāo)準電信號輸出。

二

、應用場合：

ZW316XM系列精小型數顯差壓變送器具有小巧的外形

，優良的溫度特性

，壓力特性和輸入輸出特性，可取代普通的壓力變送器

，廣泛用于石油、化工

、電力、環保等自動化檢測與控制領域

。

三、主要特點：

、雙面316L金屬膜片，防腐性好

；

2、精度高

，長期穩定性好；

、31/2LED顯示；

、抗電磁干擾設計

；

、零點

、滿量程輸出可調；

、本安防爆。

四、技術參數：

、量程范圍：0～10、35…1000（KPa）

；0～2…7 （MPa）；

、過載壓力：2倍滿量程；

、靜電：10～12MPa；

、測量介質：與316L不銹鋼兼容的氣體、液體

；

5、輸出信號：4～20mA 0～10mA 二線制

；1～5VDC 0～5VDC 三線制；

、顯示方式：31/2位LED；

、供電電壓：12～36VDC （標定值為+24VDC）；

、準確度：±0.2%F.S ；±0.3%F.S

；±0.5%F.S；

、長期穩定性： ≤±0.2%F.S/年；

、補償溫度：－10～+70℃

；

、介質溫度：－20～+85℃

；

、儲存溫度：－40～+125℃；

、響應時間：≤1ms；

、負載電阻：R=（U-12.5）/0.02-RD其中：U為電源電壓，RD為電纜內阻

；

15、壽命：＞1×108壓力循環 （25℃）

；

、膜片材料：316L不銹鋼

；

17、殼體材料：1Cr18Ni9Ti和鑄鋁外殼

；

18、壓力接口：M20×1.5或用戶自定

；

19、電氣鏈接：接線端子

；

10、防爆等級：ExiaIICT6

；

21、防護等級：IP65

。

五

、外形結構：

六

、安裝要求：

安裝連接，固定安裝變送器

，將高低介質壓力通過引壓管和平衡閥引入到變送器的“H”高壓腔和“L”低壓腔。注意靜壓參數

，嚴禁單向過載加壓和御壓，以免造成損壞

。

七、差壓變送器的幾種應用測量方式如下：

、與節流元件相結合，利用節流元件的前后產生的差壓值測量液體流量

；

2、利用液體自身重力產生的壓力差

，測量液體的高度；

、直接測量不同管道、罐體液體的壓力差值

；

八、面對差壓變送器的故障如何排除診斷：

差壓變送器在測量過程中

，常常會出現一些故障，故障的及時判定分析和處理

，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗

，總結歸納了一些判定分析方法和分析流程。

、調查法：回顧故障發生前的打火、冒煙

、異味

、供電變化、雷擊

、潮濕、誤操作

、誤維修。

、直觀法：觀察回路的外部損傷、導壓管的泄漏

，回路的過熱，供電開關狀態等

。

3、檢測法：檢測法主要可從斷路檢測

、短路檢測、替換檢測

、分部檢測四個方面進行檢查。常出現的九

、故障主要有導壓管阻塞：

1、阻塞的原因主要是由于測量導壓管不定期排污或測量介質粘稠

、帶顆粒物等原因造成。還有一個比較常見的故障就是導壓管泄露：以正導壓管泄漏來分析導壓管泄漏出現的故障現象

。

2、經過檢查

，二次儀表(DCS)組態及電信號回路工作正常，變送器送檢定室標定正常

，于是懷疑問題出現出導壓上，經過檢查

，由于正導壓管焊接不好造成泄漏所至

，經過補焊堵漏后，流量測量恢復正常

。

、壓管泄漏時反映出的故障現象主要有變送器輸出下降或上升及不變。

即：變送器測量輸出的流量信號與實際流量不符

，產生測量誤差。

九

、選型編碼：

ZW316XM	精小型數顯差壓變送器（中偉測控）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	電氣連接
					C1	電纜引出式(防護等級IP65)
					C2	接插式連接式(防護等級IP65)
					M	用戶約定
						代碼	選項
						Lm	電纜引出長度
						i	本安型iaⅡCT6
						T	船用型
						Z	轉換接頭
						S	散熱器（M20×1.5，介質溫度＜200℃）
						C	選用陶瓷傳感器
						F	用于負壓測量
						A	用于絕壓測量
						Y	用戶約定

安裝附件安裝支架………………G
隔爆電纜密封套
外螺紋M20×l.5……R
用戶選用附件,請在選型代碼后的括號
注明所要附件的代碼

十

、設計選用及訂貨須知：：

、變送器型號可根據選型規格表按需要確定。

、選型規格表中的數字

、符號須***填寫清楚、準確無誤

。

、如有正負遷移，須***注明遷移量數值

。

、變送器根據用戶規定的量程校驗

。如果用戶無規定

，變送器調校至***大量程，這種校驗將在室溫

、常壓下進行

。

5、需要標注工位號時

，應在訂貨時注明。

售后服務承諾：

、我公司所售316系列產品在十二個月以內出現質量問題的

，負責免費維修。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
