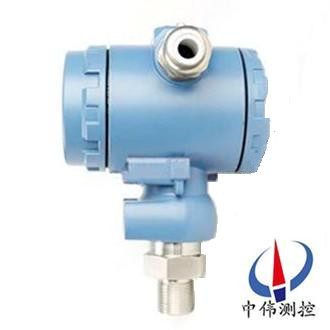

防爆型壓力變送器

防爆型壓力變送器采用經過計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度補償?shù)膸Р讳P鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件

，傳感器信號經過信號處理電路后轉換為標準信號輸出

，產品經過

Description：

一、產品概述：

ZW308系列防爆型壓力變送器選用高精度

，高穩定性壓力傳感器組件

，經過高可靠性的放大電路及精密溫度補償，壓力變送器將被測介質的壓力轉換成4～20mADC

、0～5VDC

，0～10VDC及1～5VDC等標準電信號，高質量的傳感器

、精湛的封裝技術以及完善的裝配工藝確保了該壓力變送器產品的優異質量和理想性能

。308系列產品有多種接口形式和多種引線方式，能夠zui大限度的滿足客戶的需要

，壓力變送器適用于各種測量控制設備的配套使用

。

二、工作原理：

ZW308系列防爆型壓力變送器是當壓力作用在膜片上時

，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號

。加上直流電源，就會產生一個直流電壓信號的輸出

。經過二次轉換線路

，實現兩線制4～20MA輸出。

三

、應用場合：

ZW308系列防爆型壓力變送器是可靠的工業測控設備

。廣泛應用于石油、化工

、電力

、環保、水處理

，自動化設備等監控壓力

、顯示壓力的過程控制領域。具有優良的溫度特性

、壓力特性和輸入/輸出特性

。適用于惡劣環境氣體

、液體壓力的測量和控制。

四

、主要特點：

、穩定性好，滿度

、零位長期穩定性可達0.2%FS/年

。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS

，在整個允許工作溫度范圍內低于0.5%FS。

、具有反向保護

、限流保護電路，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內

。

、固態結構，無可動部件

，高可靠性

，使用壽命長。

、從風壓到水

、油都可以進行高精度的測量，不受被測介質質量大小的影響

。

、安裝方便、結構簡單

、經濟耐用

。

五、技術參數：

、電源：24VDC輸出4～20mA二線制

；

2、零位可調范圍：±5%F·S

；

、量程調節比：3∶1以上；

、量程范圍：-100kPa～0～60MPa

；

5、負載特性：負載在0～600Ω內（24VDC供電）維持恒流輸出

；

、隔爆型：dⅡBT4

，本安型：iaⅡCT5 ；

、過壓極限：2倍于上限壓力

；

8、溫度范圍：過程:-20～60℃

；

、精度等級：±0.5% ；

、穩定性：± 0.2%F·S

；

11、重量：約1kg

。

六

、訂購防爆型變送器時須注意幾點事項：

1、變送器防爆型產品有隔爆型及本質安全型兩種型式

；

、弄清現場危險場所易燃易爆介質的成分及場所；

、須選擇防爆等級比易燃介質級別和濕度組別高或相同的變送器

。

4、防爆型產品的允許使用環境溫度為-20℃～+70℃

。

、訂購本質安全型變送器時，須***按銘牌和說明書要求

，配購相應的安全柵且按要求連接線

。

七、安裝使用注意事項：

、仔細閱讀隨貨包裝的產品說明書

。正確按圖連接電路。尤其注意變送器產品不得發生接線錯誤

。

、螺紋連接的產品在安裝和拆卸時，須***用扳手?jǐn)Q螺帽

，安裝時不能擰的過緊

，嚴禁夾持其它部位安裝、拆卸

，避免損壞相關聯結部件

。引壓孔端不得有尖硬物伸入，以免損毀敏感膜或隔離膜

，嚴禁敲打

、撞擊

、摔跌。

、產品出廠說明書

、裝箱單、合格證要妥善保存

，它是執行三包的依據

。

4、產品外形

、接囗螺紋均不得隨意進行加工

、修改、否則造成質量問題責任自負

。

、禁止超指標過載，超指標過載造成的敏感膜損壞不在三包范圍

。

應注意如下幾種使用情況：

a、被壓力系統瞬時出現較大過載壓力

。

、壓力檢測時，加壓設備如水泵揚程過大

，壓力強

，造成液位高速運動沖擊敏感膜膜片，大動量沖擊附加壓造成過載

。

、用活塞壓力計標定時，活塞故障卡死未發現

，導致壓力沖開時高過載沖擊敏感膜

。

6、由于恒流電源對擴散硅傳感器的自補償功能

，原則上推薦采用恒流源供電

，我公司也可以提供恒流傳感一體化產品，如測量溫度系數要求不高

，條件不允許

，也可使用恒壓源。

、擴散硅傳感器零位輸出不能直接采用單臂聯電阻法進行消除

，可采用軟件歸零法、差動輸入修整法

、T型電阻網絡修正等

。

、嚴禁用尖硬物、螺絲刀

、手指直接按壓臘片試壓

，這樣zui容易造成不可修復性損壞，凡硅膜或隔離膜破損（直接按壓或壓力超標過載才能造成的結果）而造成的產品零位變大

、失效

、均不在三包范圍內。

八

、選擇選擇：

正確選擇壓力變送器是獲得較好使用效果的前提條件

。我們推薦客戶在選擇壓力變送器的時候，注意以下幾點：

、測量介質：液體

、氣體、蒸汽

。根據工況自行選擇

。

2、測量精度：壓力變送器作為一種傳感測量

，信號放大處理

、標準工作信號輸出的儀器，誤差是無法避免的

?div id="jpandex" class="focus-wrap mb20 cf">？蛻艨筛鶕?jù)具體工況的要求選擇，滿足工況即可

。過分追求高精度

，對工況無多大裨益，經濟方面確是一筆大開銷

。

、量程選擇：建議使用壓力變送器量程的75%為工況的zui大壓力。例如

，工況zui大壓力75Mpa

，選擇滿量程為100MPA的壓力變送器。

、測量介質的腐蝕性

。根據被測介質的腐蝕性大小，選擇壓力變送器的接觸材質

。一般的壓力變送器的接觸介質分的材質采用的是316不銹鋼,如果被測介質對316不銹鋼沒有腐蝕性,那么基本上所有的壓力變送器都適合你對介質壓力的測量

。如果被測介質對316不銹鋼有腐蝕性，就需要做化學密封處理

，隔離腐蝕介質

，延長使用壽命

。

5、測量介質的溫度

。由于高溫會對壓力變送器器內的信號有影響

，所以在進行高溫環境、高溫介質選型使用時

，要注意選擇高溫型并對被測介質管線做些處理

，精度要求不高時可通過加裝冷凝管進行前期降溫處理，精度要求高時

，選定制特殊耐高溫型壓力變送器

，其價格較之加裝冷凝管要高很多。

、輸出型號

。常見的輸出型號有0-20MA 、 4-20MA

、0-10V

、 O-5V等，選型訂貨要求備注

，告知廠家

。

7、使用工況

。主要是是否需要防爆處理，有本安型

、隔爆型

。

8、壓力連接接口選擇

?div id="jpandex" class="focus-wrap mb20 cf">？啥ㄖ?/span>

9、其他因素

。

九

、常見故障處理:

1、安裝時應使變送器的壓力敏感件軸向垂直于重力方向

，如果安裝條件限制

，則應安裝固定后調整變送器零位到標準值。

、殘存的壓力釋放不出來

，因此傳感器的零位又下不來。排除此原因的理想方法是將傳感器卸下

，直接察看零位是否正常

，如果零位正常更換密封圈再試

。

3、加壓變送器輸出不變化

，再加壓變送器輸出突然變化

，泄壓變送器零位回不去。產生此現象的原因極有可能是壓力傳感器密封圈引起的

。

、是否符合供電要求;電源與變送器及負載設備之間有無接線錯誤。如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出

。

、壓力傳感器及變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設

，傳感器及變送器周圍應避免有強電磁干擾

。傳感器及變送器在使用中應按行業規定進行周期檢定。

、用戶在選擇壓力傳感器及變送器時

，應充分了解壓力測量系統的工況，根據需要合理選擇

，使系統工作在理想狀態

，并可降低工程造價。

、通過隔離片和元件內的填充液傳送到測量膜片兩側

。測量膜片與兩側絕緣片上的電極各組成一個電容器。

、壓力變送器要求每周檢查一次

，每個月檢驗一次，主要是清除儀器內的灰塵

，對電器元件認真檢查

，對輸出的電流值要經常校對，壓力變送器內部是弱電

，一定要同外界強電隔開

。

十、選型編碼：

無	S	代號	名稱
模擬型	智能型	ZW308	壓力變送器（中偉測控）
		代號	設計序號
		A1	擴散硅傳感器
		B1	陶瓷傳感器
		C1	齊平膜傳感器
		D1	衛生型傳感器
		G1	高溫型傳感器
		O1	隔膜型傳感器
			代號	壓力類型
			A	******壓力
			G	表壓
			S	密封表壓
				代號	現場顯示
				1	無
				2	3 1/2位LCD
				3	3 1/2位LED
					代號	測量范圍
					1	0～35KPa
					2	0～100KPa
					3	0～200KPa
					4	0～350KPa
					5	0～700KPa
					6	0～2.0Ma
					7	0～3.5Ma
					8	0～7Ma
					9	0～20Ma
					0	0～60Ma
						代號	精度
						A	0.1%F·S
						B	0.25%F·S
						C	0.5%F·S
							代號	安裝方式
							1	M20x1.5
							2	1/2NPT
							3	法蘭式（膜片可選）
								代號	防爆方式
								N	普通不防爆
								I	本安防爆
								E	隔離防爆
