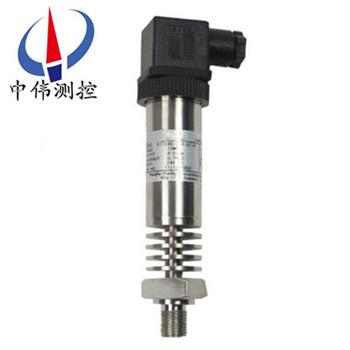

高溫型壓力變送器

高溫型壓力變送器是一種測量高溫介質的實用型高溫壓力變送器

，被測液體或氣體的溫度可高達125℃（安裝配套散熱緩沖彎管，可測溫度更高的介質）

，并把壓力或液位轉換成標準電信號的現場遠傳壓力及液位測量?jī)x表

。

Description：

一、產品概述：

ZW316系列高溫型壓力變送器選用************公司高精度高穩定性壓力傳感器組件

，經過高可靠性的放大電路及精密溫度補償

，將被測介的壓力轉換成4～20mADC、0～5VDC

，0～1OVDC及1～5VDC等標準電信號

。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和性能

。該產品有多種接口形式和多種引線方式

，能夠zui大限度的滿足客戶的需要，適用于與各種測量控制設備配套使用

。

二

、工作原理：

ZW316系列高溫型壓力變送器采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋

，用微機械加工技術在電橋下形成壓力敏感膜片

。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號

。我們?cè)诨菟雇姌蛏霞由现绷麟娫?div id="4qifd00" class="flower right">

，就?huì)產生一個直流電壓信號的輸出。經過二次轉換線路

，實現兩線制4～20MA輸出

。

三、應用場合：

ZW316系列高溫型壓力變送器元器件和零部件均源自進口高品質擴散硅式

、陶瓷式壓力傳感器作為敏感元件

，采用專用集成模塊，經精細的溫漂

、零點

、非線性補償，實現對液體

、氣體

、蒸汽等介質壓力變化的準確測量和變送。

四

、主要特點：

、穩定性好，滿度

、零位長期穩定性可達0.2%FS/年

。在補償溫度0～70℃范圍內

，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS

。

、具有反向保護、限流保護電路

，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內

。

3、固態結構

，無可動部件

，高可靠性，使用壽命長

。

、從風壓到水、油都可以進行高精度的測量

，不受被測介質質量大小的影響

。

5、安裝方便

、結構簡單

、經濟耐用。

五

、技術參數：

測量范圍：0-10KPa～0-40MPa

；

z大過載：標準量程的2倍；

壓力形式：表壓

、微差壓

；

精度等級：0.5%F·S；

電源電壓：24VDC

；

負載電阻：≤500Ω

；

測量介質：蒸汽壓力或氣體、液體

；

長期穩定性：±0.2% F·S/年

；

環境相對濕度：0～95%；

補償溫度：0～70℃

；

工作溫度：-10～70℃

。

結構特點：

外殼：全體不銹鋼一體；

主體結構材料：31618Cr-12Ni-2.5Mo

；

壓力接口：M20×1.5

；

自重：普通型1kg、帶表頭型1.2kg

。

六

、調試方法：

打開HSM接頭

，擰下不銹鋼管，即可看到調零和滿程電阻器

，外接標準電源及電流表（０.２極以上）

，即可調整，步驟如下：

1在變送器沒有加壓的情況下

，調節零點電阻器

，使之輸出電流４mＡ，

2變送器加壓到滿量程

，調節滿程電阻器

，使之輸出電流２０mＡ，

3反復以上步驟兩三次

，直到信號正常

。

4調節完畢，擰緊保護蓋

。

七

、注意事項：

1、凡供貨產品均帶有使用說明書及合格證

，其中有產品編號

、技術參數、出廠日期等

，請認真核對

，以免用錯

。

、不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器

。

、安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致

，連接時應慢速擰緊

，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上

。

、接供電電源時應嚴格按照我公司接線說明進行連接。

、邊送器過載壓力不可超過量程的200％

。

6、使用中發現異常

，應關掉電源

，停止使用

，進行檢查，或直接向我公司技術部門

。

、運輸、儲存時應恢復原包裝

，存放在陰涼

、干燥、通風的庫房?jī)?nèi)

。

、包換一年。

八

、選型編碼：

ZW316	壓力變送器（中偉測控）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	電氣連接
					C1	電纜引出式(防護等級IP65)
					C2	接插式連接式(防護等級IP65)
					M	用戶約定
						代碼	選項
						Lm	電纜引出長度
						i	本安型iaⅡCT6
						T	船用型
						Z	轉換接頭
						S	散熱器（M20×1.5 ，介質溫度＜200℃）
						C	選用陶瓷傳感器
						F	用于負壓測量
						A	用于絕壓測量
						Y	用戶約定
