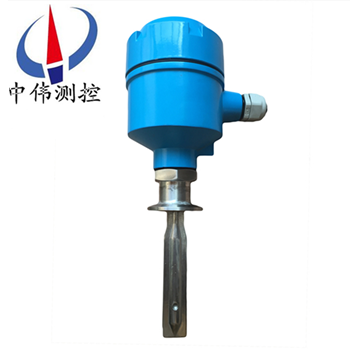

衛生型音叉液位開關

衛生型音叉液位開關采用國外的新技術和原裝進口芯片

，具有使用壽命長、性能穩定

、安全可靠等優點，以及適應性強（被測介質不同的電參數

、密度對測量均不產生影響）、不需調校（無論測量何種介質都不需要現場調校）和

Description：

一

、產品概述：

ZW-YCK系列衛生型音叉液位開關也常被稱作音叉物位計或者音叉物位控制器

，主要是因為音叉物位計在工業生產中的不同環節出現，實際所起的關鍵性作用不同

，人們便習慣性的叫出了許多不同稱呼。由于振幅可調

，便于測量不同狀態和密度的物料，音叉料位開關具有xj****的電路集成技術

，良好的產品結構及制造水平，其產品性能達到國外******產品的水平

。適用于各種料倉固體物料料位以及各種容器內液位的定點檢測報警或控制。

二

、工作原理：

ZW-YCK系列衛生型音叉液位開關的原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時

，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測

，處理并將之轉換為一個開關信號。

音叉液位開關由晶體激勵產生振動

，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量

。音叉式物位開關又被稱作“電氣浮子"，凡使用浮球開關和由于結構

、湍流、攪動

、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子"

。無活動部件，因此無需維護和調整

，是浮球開關的升級換代產品。對物位進行上

、下限報警及控制。

三

、應用場合：

ZW-YCK系列衛生型音叉液位開關廣泛應用于自來水、礦泉水

、紙漿、膠水

、染料、泥漿

、堿溶液、酸溶液

、啤酒、飲料

、石化

、輕工

、食品、水處理

、可產生氣體的液體、流動性好的固體粉料或顆粒

。對物位進行上

、下限報警及控制。

。

四、主要特點：

、結構體積小，工作可靠

；

2、螺紋和活套式法蘭連接方式

，便于安裝；

、不受被測物料的電性能影響；

、抗粘污力強，只要兩叉股間沒有******粘連

，儀表仍能正常工作；

、音叉料位開關具有多種信號輸出形式可供選擇。

五

、技術參數：

、工作溫度：

傳感器部分：普通型：－20℃～＋80℃

、高溫型：－20℃～＋200℃；

電路部分：－20℃～＋70℃（工業品）

、－30℃～＋80℃（工業品）；

、相對濕度：5～100 (％)；

、大氣壓力：86～108 (Kpa)；

、環境振動等級：V·L·4加速度≤1g；

、電源電壓：220V AC±10％50Hz～60Hz本安型：85V～264V AC；

、電源功耗：≤3VA；

、工作壓力：1MPa；

、物料介質安息角：＞20°；

、物料介質密度：液體＞0.7g/cm3、固體＞0.1g/cm3

；

10、料顆粒尺寸：≯15mm

；

11、物料介質粘度：（液體）＜1000mm2/s

。

六

、技術特性：

、開關信號延遲時間：1～3（s）；

、輸出形式

常開、常閉接點

①繼電器輸出：220V AC 5A

、10A 30V DC 5A、10A

；

②恒流輸出：0/10 mA DC（除本安型外均有此項輸出方式）；

③電壓輸出：1/5 V DC（本安型有此項輸出方式）

；

、高溫型傳感器與電路部分zui大分離距離：≤50m；

、本安型音叉料位開關遠傳距離：≤5Km；

、有信號燈顯示：綠燈亮表示音叉未接觸料位,傳感器在工作,紅燈亮表示音叉已經接觸料位,發訊器發出信號；

、音叉料位開關外殼防護等級：IP65；

、防爆型音叉料位開關防爆等級：Exib（ib）ⅡBT5。

七

、產品調試：

1、檢查電源接線：

所有電源接線均接至電子單元頂部的端子板上

。

2、高低位報警選擇：

高低位報警可在現場由安裝在電子單元上的高低位報警選擇跳塊進行設置

。在右側時為高位報警

，在左側時為低位報警（出廠時一般設為高位報警

，也可以改變輸出接線）。

高位報警：當物料淹沒傳感器中心端時（或儀表出現故障時）

，發出高位報警信號。

低位報警：當物料低于傳感器中心端時（或儀表出現故障時）

，發出低位報警信號。

、繼電器的接線：

a、每臺儀表帶有一組繼電器觸點（SPDT）單刀雙擲

，繼電器僅作為一個開關，不能直接帶動報警器或其他較大功率設備動作

。所有控制信號均由電子單元頂部的端子排輸出。綠燈亮時表明繼電器工作正常（未報警

，如圖3所示），燈滅時繼電器處于報警狀態（在斷電或儀表出現故障時

，繼電器也處于報警狀態）。

、打開外殼上蓋，內有接線端子

、撥動開關、發光二極管LED

，靈敏度調節鈕。靈敏度調節鈕順時針旋轉

，靈敏度降低；逆時針旋轉

，靈敏度增高

。通常出廠時已標好無需調校，對于高粘度液體介質

，一般調低靈敏度。

八

、安裝說明：

音叉物位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝

，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行

。

九、測試：

音叉物位開關出廠時一般調至高位報警

，將音叉式物位開關接上電源，燈亮將其提起后垂直插入水中

，插入深度應大于25mm，此時輸出指示燈點滅

；再將音叉提起離開水面，輸出指示燈變亮，說明儀表工作正常

。

十、安裝注意事項：

、安裝傳感器時，將其插入罐體

，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手擰動殼體

，因為在擰緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好

，用力擰殼會使內部的連接電纜拉斷

。

2、安裝施工時注意叉體不要受到強烈沖擊

，以免損壞壓電晶體。

、儀表傳感器應盡量避開物料的沖擊，水平安裝時

，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出

。

十一、選型編碼：

代號	名稱
ZW-YCK-	音叉式液位開關（中偉測控）
代號	設計序號
A	普通型
B	高溫型
C	衛生型
D	防腐型
	代號	插入深度
	01	100mm（標準）
	02	桿式加長100mm-3000mm可選
	03	纜式加長分體1m-100m可選
		代號	材質
		1	220V AC +-10%
		2	24V DC +-10%
			代號	材質
			1	304（標準）
			2	316
			3	不銹鋼+PTFE
			4	其他材質另行注明
				代號	過程連接
				G	G1螺紋（標準）
				T	1寸NPT螺紋
				F	法蘭安裝（需注明法蘭規格及標準）
				C	用戶自選需另行注明
					代號	其他參數
					A	常溫C°
					B	常壓 Kpa
					C	防護等級IP66
					D	隔離防爆EXdIICT6
					E	高溫C°
					F	高壓Kpa ，Mpa
					( )	用戶其他要求

十二、設計選用及訂貨須知：

、液面控制裝置型號規格；

、測量范圍

；

、工作壓力

、溫度；

4、控制裝置材質

；

5、特殊要求協商

；

6、液位裝置是否配套供應容器上法蘭

、螺栓

、螺母、閥門及密封墊圈等配件

，以便正確選型。

售后服務承諾：

、我公司所售液位開關系列產品在十二個月以內出現質量問題的

，負責免費維修

。

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
