400℃超高溫阻旋料位開關（螺紋安裝）

400℃超高溫阻旋料位開關（螺紋安裝）用于檢測固態物料（粉裝

、顆粒）物位高度的現場控制設備

，其******的密封設計、超強的過載保護能力以及簡易的安裝方式

，使其廣泛用于水泥

、冶金

、煤碳

、飼料

、糧食、鋼鐵

、電廠

Description：

一

、產品概述：

ZW-UZK系列400℃超高溫阻旋料位開關（螺紋安裝）采用特殊油封設計

，具有雙層防塵

，并有離合器裝置保護馬達，工作可靠

，內部結果簡單

，使用維護方便，可簡單地進行力矩的調整，性能可靠

，無力矩?fù)p失

，不受溫度、濕度

、粘附等影響

。可用于固體顆粒和粉塵的測量，適合于水平的探測塵土微粒及其他直徑小于10mm自由流動的微粒

。該開關安裝可在箱柜

、地窖和豎井，還可以應用于控制填充物水平面以及控制倒空

，又能防超量裝填

。

二、工作原理：

ZW-UZK系列400℃超高溫阻旋料位開關（螺紋安裝）的工作原理是利用永磁電機帶動葉片旋轉

，當被檢測物料上升至葉片位置時

，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置

，檢測裝置則向外輸出一個開關信號

，并切斷電源使葉片停止轉動。

當料位下降時

，葉片阻力消失

，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力

，比重大時調整彈簧拉力到強

，反之則調整至弱或zui弱。

三

、應用場合：

ZW-UZK系列400℃超高溫阻旋料位開關（螺紋安裝）用于檢測固態物料（粉裝

、顆粒）物位高度的現場控制設備，其******的密封設計

、超強的過載保護能力以及簡易的安裝方式

，使其廣泛用于水泥、冶金

、煤碳

、飼料、糧食

、鋼鐵

、電廠等行業，特別是在導電性物料

、物質屬性（狀態

、濕度

、介電常數、密度等）經常改變

、大粉塵等物料的限位報警應用中表現出色

，可用于固態物料的物位高度監控。

四

、主要特點：

、全密閉性，屋外亦可使用

；

、******的油封設計可防止粉塵沿軸滲入；

、扭力穩定可靠

，切扭力大小可調整；

、輕巧

，安裝容易；

、葉片承受過重的負荷

，馬達回轉機構會自動打滑，保護不受損害

；

、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件

。

五

、技術參數：

1、電源：220VAC/110VAC/24VAC 50Hz/60Hz

；

、功率：3W；

、觸點容量：8A /250VAC SPDT

；

4、工作溫度：-10~80℃（特殊訂制zui高可達400℃

，原裝進口可達1000℃）

；

5、葉片轉速：逆時針1rpm

；

、旋轉力矩：1N.m；

、適用物料比重：≥0.4g/cm3

；

、防護等級：IP65

；

、葉片材質：SUS304；

、出線口:M20×1.5

。

六、扭力調節：

、根據所檢測物料的密度不同

，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至zui強

，反之則調至弱

。

2、請勿隨意更換扭力彈簧

，以免造成誤動作

。

七、安裝要求：

、安裝前請確認電源是否與標識上面的電壓一致

。

2、阻旋料位開關應避免安裝在進料口

，當無法避免時可加裝防護擋板

，以保護葉片不受物料沖擊。

、水平安裝時

，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊

，如有條件可加防雨罩等

。

4、安裝前確認水平安裝還是垂直安裝

。

、水平安裝時葉片與水平向下呈10～20o的夾角安裝，以減少物料的沖擊

。 6

、根據檢測物料的密度不同，需調整扭力彈簧的拉力

，比重大時扭力彈簧拉力調至zui強

，反之則調至弱。

、請勿隨意更換扭力彈簧

，以免造成誤動作

。

八選型編碼：

規格代碼	名稱
ZW-UZK-	阻旋料位開關（中偉測控）

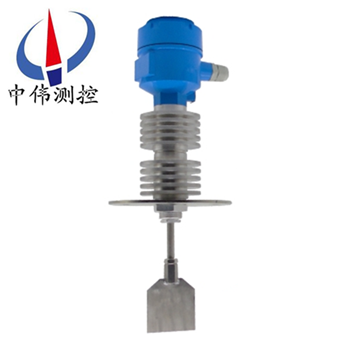

	AA	T型（鐵鍬型）65＊80（寬＊高）				葉片形式

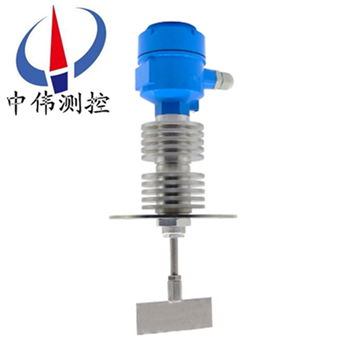

	BA	方型（長方型）100＊40（寬＊高）,80＊30（寬＊高）

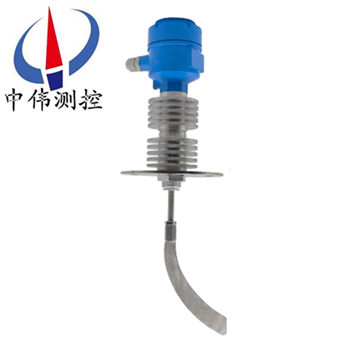

	CA	刀型（彎刀型）探測長度220mm；探測直徑180mm

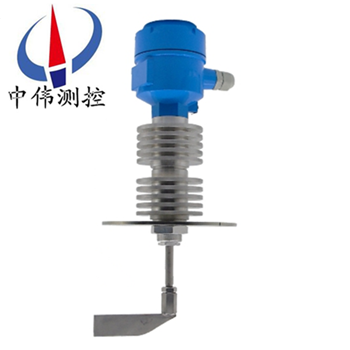

	DA	L型（鐮刀型）

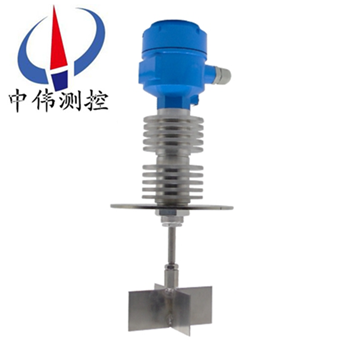

	XA	X型（十字型）
		1	普通型	2	軸保護管型	結構形式
		3	軸長可調型	4	加長型	結構形式
			1	螺紋安裝		安裝形式
			2	法蘭安裝		安裝形式
				EX	隔爆型:dⅡBT4	選項
				H1	高溫型：過程溫度:≤200℃
				H1	超高溫型：過程溫度:≤400℃
				Y1	供電電源：交流110VAC（220VAC不填）
				Y2	供電電源：交流24VAC（直流24VDC）
				（）	其他要求請另行備注
