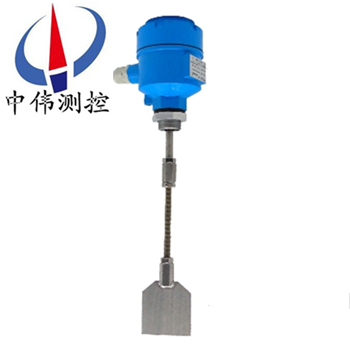

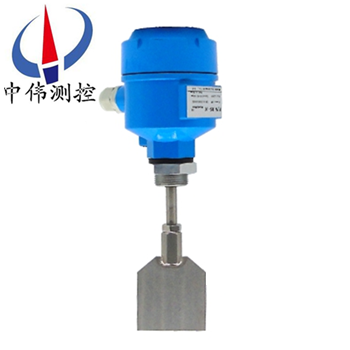

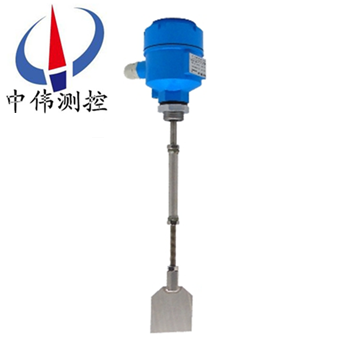

鐵鍬型阻旋料位開關

鐵鍬型阻旋料位開關?是利用微型馬達做驅動裝置

，傳動軸與離合器相連接

，當未接觸物料時，馬達正常運轉

，當葉片接觸物料時

，馬達停止轉動，檢測裝置輸出一接點信號

，同時切斷電源停止轉動

。當物料下降時葉片所受阻力

Description：

一、產品概述：

ZW-UZK系列鐵鍬型阻旋料位開關是利用微型馬達做驅動裝置

，傳動軸與離合器相連接

，當未接觸物料時，馬達正常運轉

，當葉片接觸物料時，馬達停止轉動

，檢測裝置輸出一接點信號

，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失

，檢測裝置依靠扭力彈簧恢復到原始狀態

。針對不同比重的物料扭力大小可以調節。

二

、工作原理：

ZW-UZK系列鐵鍬型阻旋料位開關的測量原理是利用永磁電機帶動葉片旋轉

，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置

，檢測裝置則向外輸出一個開關信號

，并切斷電源使葉片停止轉動。

當料位下降時

，葉片阻力消失

，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力

，比重大時調整彈簧拉力到強或***強

，反之則調整至弱或***弱。

三

、應用場合：

ZW-UZK系列鐵鍬型阻旋料位開關適用于水泥

、冶金、煤碳

、飼料

、糧食、鋼鐵

、電廠等行業

，特別是在導電性物料、物質屬性（狀態

、濕度

、介電常數、密度等）經常改變

、大粉塵等物料的限位報警應用中表現出色

，可用于固態物料的物位高度監控。

四

、主要特點：

、全密閉性，屋外亦可使用

；

、******的油封設計可防止粉塵沿軸滲入；

、扭力穩定可靠

，切扭力大小可調整；

、輕巧

，安裝容易；

、葉片承受過重的負荷

，馬達回轉機構會自動打滑

，保護不受損害；

、不必從桶槽上整組拆除

，即可輕易的檢查維修內部的零件。

五

、技術參數：

、電源：220VAC/110VAC/24VAC 50Hz/60Hz；

、功率：3W

；

3、觸點容量：8A /250VAC SPDT

；

、工作溫度：-10~80℃（特殊訂制***高可達400℃，原裝進口可達1000℃）

；

、葉片轉速：逆時針1rpm；

、旋轉力矩：1N.m

；

7、適用物料比重：≥0.4g/cm3

；

、防護等級：IP65；

、葉片材質：SUS304

；

10、出線口:M20×1.5

。

六

、安裝注意事項：

1、安裝前請確認電源是否與標識上面的電壓一致

。

、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板

，以保護葉片不受物料沖擊

。

3、水平安裝時

，接線盒入線口應垂直朝下

，電纜固定螺母須***鎖緊

，如有條件可加防雨罩等

。

4、安裝前確認水平安裝還是垂直安裝。

、水平安裝時葉片與水平向下呈10～20o的夾角安裝

，以減少物料的沖擊。

、請勿隨意更換扭力彈簧

，以免造成誤動作。

八

、選型編碼：

選型編碼：

規格代碼	名稱
ZW-UZK-	阻旋料位開關（中偉測控）
	AA	T型（鐵鍬型）65＊80（寬＊高）				葉片形式
	BA	方型（長方型）100＊40（寬＊高）,80＊30（寬＊高）
	CA	刀型（彎刀型）探測長度220mm ；探測直徑180mm
	DA	L型（鐮刀型）
	XA	X型（十字型）
		1	普通型	2	軸保護管型	結構形式
		3	軸長可調型	4	加長型	結構形式
			1	螺紋安裝		安裝形式
			2	法蘭安裝		安裝形式
				EX	隔爆型:dⅡBT4	選項

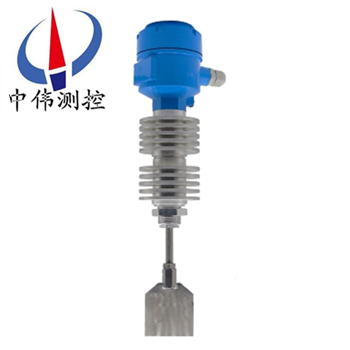

				H1	高溫型：過程溫度:≤200℃
				H1	超高溫型：過程溫度:≤400℃
				Y1	供電電源：交流110VAC（220VAC不填）
				Y2	供電電源：交流24VAC（直流24VDC）
				（）	其他要求請另行備注

九、設計選用及訂貨須知：

、請說明被測介質

、密度、粒度

、料倉壓力

、溫度、料倉高度

；

、安裝方式可側裝也可垂直安裝。高量程垂直安裝時

，用戶可根據測量深度訂購加長軟袖（適用于1米以上量程）

；

3、檢測葉片規格

，出廠時一般是按沙石類物料的比重配套的

。如被測介質比4、重較輕

，應使用較大面積的葉片（訂貨時請注明）

；

5、被測介質溫度為80-300℃時

，請選購高溫型（訂貨時請注明）

；

6、易爆粉塵（如面粉加工儲藏）環境

，請選購防爆型（其安裝方式同上）

。

售后服務承諾：

1、我公司所售料位開關系列產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
