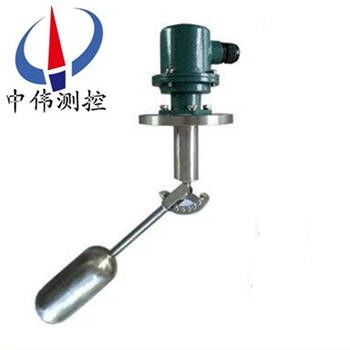

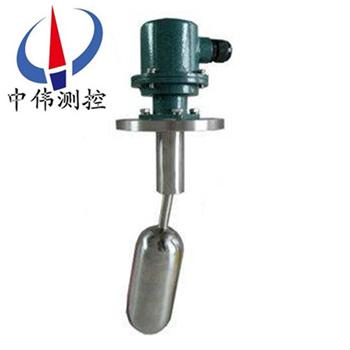

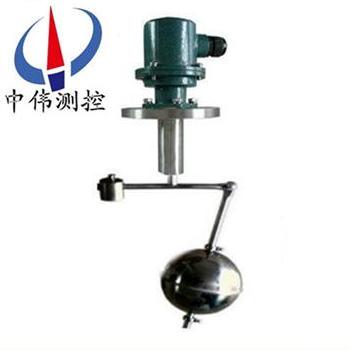

船用浮球液位控制器

、額定電流：16A-120VAC；10A-300VAC；0.6A-150VDC；

2

、觸點輸出：兩個獨立的SPDT觸點；

3

、觸點材質：純銀（Ag）；

4、本體材質：精密氧化鋁陶瓷

；

5

、開關外殼：壓鑄鎂鋁合金表面亞光聚亞***酯涂層；

6

、額定溫度：標準型：-40~250°C；

7、高溫型：≤370°C

；

8

、壓力等級：ANSI Class150、300、600、900LB、PN1.0；

9

、過程連接：法蘭連接DN50、80、100；2'~4〞ANSI；

10、介質密度：≥0.40g/cm3

；

11

、電氣接口：M20×1.5、1/2'NPT 內螺紋；

12

、防爆等級：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT6 ；

13

、防護等級：IP65。

六

、安裝方法：

1

、安裝應遠離進（出）水口，以免水的波動造成誤動作；

2

、安裝在有攪拌的區域，可安裝防波管或擋板；

3

、接線盒入線口需朝下；

4

、控制線路負載不能超負載使用（小于接點容量使用）；

5、浮球及其連桿部分上下移動的角度（與水平線）為±14度

，當浮球處于水平位置時開關動作；

6、安裝時需注意與之配合的連接管長度與孔徑尺寸

，以保證浮球的浮動范圍。

注：浮球及連桿部分總長度允許有一定的誤差。

七

、安裝使用說明：

外部安裝:

1

、安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

2

、若浮球液位開關裝置于容器池壁，可加裝L型角鋼支架。

3

、若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4

、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜

。

6、被控制線路負載須***與浮球開關接點容量相匹配

。

7

、被測液體的比重須***大于浮球比重。

8
