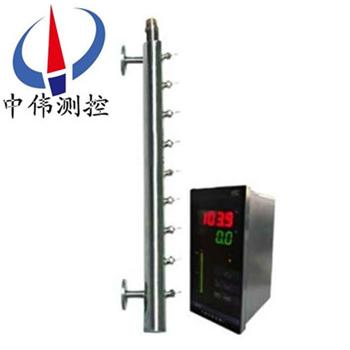

雙色電接點水位計

雙色電接點水位計適用于各種塔

、罐

、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關

，可實現液位上

、下限報警和控制；選配液位變送器

，可將液位信號轉換成4～20mADC模擬未準信號

，實現遠距離檢測、指示

Description：

一

、產品概述：

ZW-UDZ系列雙色電接點水位計室內室外都可以應用

，雨天既可以防雨，又可防雷

。在惡劣環境下防腐及防爆

；耐高溫、耐高壓

；密封性好

、防泄漏；無盲點

，顯示直觀

，測量范圍寬，適用于各種塔

、罐

、槽球形容器及鍋爐等設備的介質液位檢測。選用報警開關

，可實現液位的上限

、下限報警和控制

。選用液位遠傳信號，輸出：4-20mA

，可實現遠距離檢測

，指示記錄和控制，直接可與上位機或PLC系流直接通訊

。

二

、工作原理：

ZW-UDZ系列雙色電接點水位計體內有一個浮子

，浮子依據各介質的比重進行制造

，浮子在運動中內部的磁鋼與容器內的液面處于同一高度，液位計的LED顯示標尺內部有磁敏傳感器

，相互間產生電磁感應與轉換成相對應的電勢值

，觸發相對應的電氣電路，液位上方通過LED顯示清晰的紅色

，液位下方通過LED顯示清晰的綠色

，紅色顯示汽相，綠色顯示液相

，紅

、綠燈交界處就是容器內的實際液位。

三

、應用場合：

ZW-UDZ系列雙色電接點水位計適用于各種塔

、罐、槽球形容器及鍋爐等設備的介質液位測量

。選配限位開關

，可實現液位上、下限報警和控制

；選配液位變送器

，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測

、指示

、記錄與控制，亦可與計算機系統直接通訊

。

四

、主要特點：

1、該產品選用全不銹鋼制造

，液位計顯示

，報警開關，遠傳輸出：4-20mA與容器內的介質相互隔開

，無泄漏

，無磨損

。適用于一、二

、三類容器使用

，對易燃、易毒具有腐蝕性的介質容器******安全可靠

。

、該產品具有觀察視覺寬，可視遠

、清晰

。可以紅綠光柱分明

，適宜在光線暗的場合應用

。夜間觀察更明瞭，同時可適用于電視監控用

，效果十分理想

。

3、該產品適用面廣：用于低溫

、中溫

、高溫場合。

、該產品可輸出4-20mA

，負載負力：大于250Ω，傳輸上位機

、PLC自動控制及調節用

。同時還可以配接報警開關，實現連鎖保護

。

五

、技術參數：

1.公稱壓力：（MPa）：0.5、1.0

、1.5

、2.0、2.5

、3.5

、4.5、5.5

、6.5

、9.5、16.5MPa

。

2.介質溫度：-45℃—380℃

。

3.介質密度：≥0.45g/ｃｍ３

。

4.法蘭材質為不銹鋼。

5.過程連接：多種尺寸和等級的凸面

、凹凸面

、槽面法蘭。

6.法蘭安裝中心距離：一般型（450—6000mm）

，大于6000mm可商議

。

7.顯示范圍：法蘭間中心距離。

8.本體材質：304

、316

、PP、304內襯聚四氟乙烯

。

9.顯示狀態：汽紅

、液綠。

10.電源電壓：AC36V或AC220V

。

11.遠傳輸出信號：4—20mA，負載：250Ω

。

12.開關信號：一個

，二個用戶定。

13.適用介質：水

、蒸汽

、酸、堿

、油

、氨、苯其他化學介質

。

六

、安裝說明：

1、將本液壓計法蘭與容器法蘭夾上密封墊連接好

，擰緊螺栓

。

2、傳感器排污法蘭打開

、放進浮子

；注意：浮子磁鋼一端向上，不可倒置

。

、在傳感器排污法蘭下，安裝一個DN15閥門

，并與原液位計排污管路連通

。

、連通電源，輸入AC36V電源（或直徑插入AC220V電源）

，將液位計調至便于觀察的方位

。

5、先打開上閥

，然后緩慢打開下閥

，尤其是用在壓力較高的場合，并緩慢地注入壓力

，使介質慢慢流入傳感器

，以防浮子突然受壓損壞，觀察液位顯示

，由紅變綠逐個轉換

。

6、排污

、上水

、觀察水位顯示高低、報警是否正常

，若無異?div id="m50uktp" class="box-center"> ，F象，即可投入使用

。

七

、測量筒和電極的安裝與維護:

1、測量筒須***垂直安裝

。

、測量筒和被測容器用汽水連通管相連接，中間安裝滿足容器壓力

、溫度的閥門

，以便更換電極。

、電極安裝時

，需在螺紋處涂上少許石墨油，密封平面處墊上紫銅墊片

，緩緩壓緊到不滲漏為止

，出廠時電極已安裝好，并經水壓試驗合格

。

、運行中，測量筒應定期排污

、清洗

，防止電極結垢

，從而延長使用壽命，確保測量準確可靠

。

電極與二次儀表連接時

，導線與筒體壁應保持一定距離。

八

、選型編碼：

型號		代	碼		說明
ZW-UDZ-	□	-□	-□	-□	說明
工作壓力	O1S 02S 03S				≤4.41MPa ≤15.68MPa ≤20.6MPa
工作溫度		01S 02S 03S			≤250℃ ≤350℃ ≤400℃
測量點數			11 13 15 17 19		11點 13點 15點 17點 19點
用途				Q G Y	汽泡高壓除氧器

九

、選型說明：

產品名稱	型號	額定工況	顯示接點數	變送范圍
鍋爐汽包水位測量筒	ZW-UDZ-02S-19Q	P=15.68Mpa t=350℃	19	±300mm
	ZW-UDZ-02S-17Q	P=15.68Mpa t=350℃	17	±250mm
	ZW-UDZ-01S-19Q	P=4.41Mpa t=250℃	19	±300mm
	ZW-UDZ-01S-17Q		17	±250mm
	ZW-UDZ-01S-15Q		15	±200mm
	ZW-UDZ-01S-13Q		13	±150mm
	ZW-UDZ-01S-11Q		11	±100mm
高壓加熱器量筒	ZW-UDZ-02S-17G	P=15.68Mpa t=350℃	17	0～1000mm
除氧器測量筒	ZW-UDZ-01S-17Y	P=4.41Mpa t=250℃	17	0～1700mm

十、設計訂貨須知：

、訂貨前請用戶詳細閱讀說明書或產品簡介

。

2、提供測點分布（指表二范圍之外的）

。

、指明報警、保護輸出位置（特別設定）

。

、明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸

，引出法蘭規格

。

5、本儀表可帶4~20mA

，1~5V，0~10mA直流信號輸出

，用戶需要請在訂貨時注明

。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
