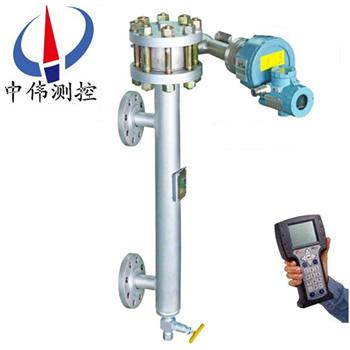

智能電動浮筒液位（界位）變送器
智能電動浮筒液位（界位）變送器是引進國外xj****傳感技術生產的一種新型液位（界位）測量儀表。本產品結構簡單
，精度高，可動部件少
，性能穩定可靠，尤其是抗過載能力極強
，成為新一代的免維護產品。本產品分內浮筒和
Description：
一 ZW-TDZ/B系列智能電動浮筒液位(界位)變送器的電子部件以及傳感器等核心部件均為美國FOX原裝進口 1、ZW-TDB系列標準型電動浮筒式液位變送器 2、ZW-TDZ系列智能型電動浮筒式液位變送器 二、工作原理： ZW-TDZ/B系列智能電動浮筒液位(界位)變送器由浮筒測量容室（頂裝式無）、浮筒、扭力管系統及電子測量系統等組成。浮筒浸沒在測量容室內的液體中 浮筒容室內液體的位置 三、應用場合： ZW-TDZ/B系列智能電動浮筒液位(界位)變送器可廣泛用于石油、化工、煉化、制藥等工業中各種容器內液體液位、分層界面或比重的連續測量。 四、主要特點： 利用手操編程器和符合HART通訊協議的其它設備對智能變送器在現場和遠程進行如下操作： 1、讀取過程變量 如原始變量值、mA值、百分比范圍等； 2、零點、量程設置 用手操器調整或用變送器零點、滿度電位器調整； 3、讀取診斷信息 診斷信息有：參數設置太高、太低；超過測量范圍 4 五、技術參數： 1、測量精度：±0.5%；±1.0%；±1.5%（FS）； 2、靈 敏 度：0.05%； 3、輸出信號：標準型：4～20mA.DC, 二線制；24V.DC供電 智能型：4～20mA，疊加符合HART協議的數字信號； 4、負載電阻：額定250Ω，zui高600Ω， 負載電阻與供電電壓關系； 5、出線口：M20×1.5（內） 6、工作壓力：1.6～16.0MPa 7、介質溫度：-20～150℃ ,150～400℃（帶散熱片） 8、介質密度：0.4～2.0g/cm（測液位） ,密 度 差：≥0.15g/cm（測界面） 9、防爆型防爆等級：ExdIICT4-6 10 11 12、材 質：浮 筒：1Cr18Ni9Ti ,浮筒室及法蘭：Q235A或1Cr18Ni9Ti； 六 1、變送器出廠前已按訂貨要求進行了逐臺調試 2 3、標牌上“出廠調試密度（差）”欄內所標注的數據 七 1 2 3 4 5 八 掛重法： 液位調試： 1、 浮力計算： l 浮筒浮力：F1=π/4·D·H·ρ l 浮筒重G與浮力之差：F2=G-F1 式中：D-浮筒外徑; H-浮筒長度（變送器量程）（cm） ρ-介質密度（g/cm3） 2 1）零點調試（4mA） 在托盤上放入同浮筒重G等重的砝碼（含托盤重） 2） 滿度調試（20mA） 在托盤上放入同F(xiàn)2等值的砝碼（含托盤重） 按（1） 3界面調試： 根據兩種介質密度 FQ=π/4·D2·H·ρQ FZ=π/4·D·H·ρz 式中：D-浮筒外徑 H-浮筒長（量程）（cm） ρQ-輕介質密度（g/cm） ρz-重介質密度（g/cm） 4、根據FQ和FZ計算出調零掛重砝碼重量fo和滿量程掛重砝碼重量fm fo=G-FQ fm=G-FZ 式中：G-浮筒重量（標牌上標出） 1）零點調試（4mA） l 在托盤上放入同fo等值的砝碼（含托盤重） l 若輕介質密度ρQ高于訂貨時提供的密度0.1g/cm3以上時 2）滿度調試 在托盤上放入fm等值的砝碼 水校法： 1. 液位調試 介質密度≤1g/cm3（水）時：根據被測介質密度和量程 式中，H-浮筒長度（量程）mm: ρ-被測介質密度 2、零點調試： 排凈浮筒室內的清水 3 打開進水閥，向浮筒室內注入清水 按（1） 4、介質密度>1g/cm3（水）時： 當被測介質密度大于水的密度時，則取量程內的任意一點做為滿度（上限）調試點。調試前，應先計算出該點所對應的水位高度和該點在量程內所對應的電流值。 例如：量程為1500mm,被測介質密度為1.1g/cm3,取1300mm處為滿度（上限）調試點，則： 對應水位高度應為：h=1300×1.1=1430（mm） 該點對應的電流應為：Ⅰ=4+1300/1500×16=17.87（mA） 計算結束后，調試方法如下： 1、零點調試 排凈浮筒室內的清水，調整零位電位器,傳輸出為4mA。: 2、滿度調試 滿度調試則在水位為1430mm處調量程電位器，使輸出為17.87mA，反復幾次，直至滿意為止。 3、界面調試 兩種介質密度均≤1g/cm3（水）時 l 根據兩種不同的介質密度，分別計算出零點對應的水位高度h0（mm）和滿度時所對應的水位高度h（mm） h0=HρQ hm=Hρz 式中，H-量程（浮筒長mm） ρQ-輕介質密度（g/cm） ρz-重介質密度（g/cm） l 計算出h0和hm后，以浮筒底面高度的刻度線為基準，分別畫出h0和hm在刻度標尺上的標記 4、零點調試： l 向浮筒室內注入清水 l 若輕介質的密度ρQ高于訂貨時所提供的密度0.1g/cm以上時，則有可能會出現調不出4mA的現象。此時，將零位電位器按原來調整方向的相反方向旋轉10圈左右，使電位器基本處于中間位置，再調整密度電位器，使輸出為4mA左右，然后，再調整零位電位器，使輸出為4mA準確值2）滿度調試 向浮筒室內注入清水，使水位高度等于hm,關閉進水閥，調量程電位器，使輸出為20mA。 按上述（1）、（2）兩步，反復調整幾次，直至滿意為止。 重介質密度>1g/cm3（水）時 滿度的調整，可取高于零點調試水位h0的任意一點做為滿量程調試點，具體方法可參照水校法液位調試中“介質密度>1g/cm3（水）”的調試方法。 5、測比重的調試方法： 調試方法與測量界面基本相同，只是計算浮力差時，按同一介質比重在zui大和zui小兩點來計算 6 變送器在出廠前線性度已調好 1）測量液位時 任意位置（x%）砝碼重=G-π/4D·x%·H·ρ 2） 測量界面時 任意位置（x%）砝碼重=G-π/4D·H（x%·Δρ+ρQ） 3）測量比重時 計算公式與測液位公式基本相同，只是按不同比重值計算配重。 各式中：G-浮筒重 H-浮筒長度 ρ-介質密度（g/cm） Δρ-兩種介質密度差，Δρ=ρz-ρQ ρz-重介質密度（g/cm） ρQ-輕介質密度（g/cm） x%-量程（浮筒長度）的百分?jǐn)?shù) 九、測界面時零點遷移問題： 測界面時，浮筒上端各部件均浸在輕介質中，因此，會產生一定的浮力，此浮力是一個常數，由它產生的附加電流也是一個學數，它對調好的量程無任何影響，只是導致零點略高于已調好的零點值（4mA）,這個附加電流值很小，若測量精度要求不高，就無須進行零點遷移，若測量精度要求較高，需將此附加電流遷移掉 下面介紹二種遷移方法 1 2 十 1、高溫介質安裝注意： 對某些高溫介質應用 2 3、夾持體加裝熱夾套時 4 十一、選型編碼： 型號 規格編號 說明 ZW-TDZ/B （中偉測控） 智能電動浮筒液位(界位)變送器 1 測量液位 2 測量界面 3 測量密度 0 外浮筒側底安裝形式 1 外浮筒側側安裝形式 2 外浮筒頂?shù)装惭b形式 3 外浮筒頂側安裝形式 4 外浮筒頂置安裝形式 A 公稱壓力：2.5MPa B 公稱壓力：6.3MPa C 公稱壓力：10.0MPa D 被測介質溫度:≤100℃ F 被測介質溫度:≤400℃ E 接液材質：碳鋼 G 接液材質：不銹鋼 i 防爆形式：本質安全型 d 防爆形式：隔爆型 R 右側式安裝表頭 L 左側式安裝表頭 量程 1 2 3 4 5 6 7 8 L 300 500 800 1200 1600 2000 2500 3000 非標準 附加編碼 M 螺紋接口伴熱式ZG1/2（內） H 法欄接口伴熱式DN15,PN2.5 十二 1 2 3 4 5、產品概述： ，產品即保持了原裝變送器的各種性能，又對產品結構進行優化升級、改進了變送器的散熱性能、全面提升變送器的使用可靠性 。變送器按其功能的不同，可分為標準型和智能型兩種 。型號分別為：1、標準型電動浮筒液位變送器 型號：ZW-TDB ；2、智能型電動浮筒液位變送器型號：ZW-TDZ 。 ，采用xj****的稱重傳感技術，使測量系統具有測量精度高、性能穩定 、抗過載偏心能力強等特性。 變送器將液位或界面或比重的變化連續的轉換為4～20mA.DC標準電流信號輸出 。同時，表頭指針以百分?jǐn)?shù)形式連續指示出被測參數的量值 。輸出信號遠傳至控制室，實現被測參數的遠程顯示或?qū)に囘^程的控制 。 ，采用xj****的稱重傳感技術，其傳感器和主要元器件選用進口優質器件，變送器采用微處理技術，輸出4～20mA模擬信號和疊加在此信號上符合HART通訊協議的數字信號。因此，智能變送器具有對輸出特性進行線化處理，監測、遠程組態及遠程診斷、調整等功能。智能變送器應配有手操編程器、全中文的便攜式PC-HART通訊器等，可與所有符合HART協議的設備聯網使用，實現數字雙向通訊與工藝過程檢測和控制。 ，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值 ，在這種合力作用下的扭力管扭轉一定角度。 、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化 。該變化被傳遞到與扭力管剛性連接的傳感器上，使傳感器輸出電壓發生變化，繼而被電子部件放大并轉換為4～20mA電流輸出。變送器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動LCD顯示及提供HART通信能力。變送器內的電子部件不僅可以對環境溫度補償和線性化處理能力，同時對由于過程溫度變化而引起的液體密度變化進行相應補償。 ；4～20mA超出范圍等； 、HART通訊指令 利用手操器或其它設備與智能變送器進行通訊，在顯示屏上可讀取PV值、電流值、百分?jǐn)?shù)等信息。能實現使用范圍內所有的HART指令。 ； ； ； ； 、ExiaIICT4-6 ,防爆合格證號：8060710 ,外殼防護等級：IP66； 、環境條件：溫度，-20～60℃ ,濕度，≤85%； 、連接方式：法蘭連接，DN40 ,法蘭標準：PN1.6、2.5，平面，JB/T81-94 ,PN4.0～16.0,凸面，JB/T82.2-94 ,也可按用戶提供的規格及標準制造； 、調試說明： ，但經長途運輸顛簸或長期庫存后，安裝使用前或設備大修時，需要對變送器的主要性能進行檢查。 、標牌上“介質密度（差）”欄內注明的范圍，是指該臺變送器可測密度在此范圍內的任何液體。 ，是指用戶提供的數據，并按此密度（差）調試出廠。在實際使用中，如果被測介質密度（差）有所改變，則應按實際密度（差）進行重新調試。 、調試所需設備： 、可調電源：0～30V.DC； 、毫安表：0～30mA.DC,±0.2%； 、負載電阻：250Ω，1只； 、二等標準砝碼：1kg,1套； 、刻度尺：1只； 、調試方法分掛重法和水標法兩種： 、將變送器水平固定在校驗架上。 ，調整零位電位器，使輸出為4mA. ，調整量程電位器，使輸出為20mA. 、（2）兩步，反復調整幾次，直至滿意為止。 ，分別計算出輕重密度下的浮力FQ和Fz 。 ，調零點電位器，傳輸出為4mA ，則有可能會出現調不出4mA的現象。此時，將零點電位器按原來調整方向的相反方向旋轉10圈左右，使電位器基本處于中間位置，再調整密度電位器，使輸出為4mA左右。然后調整零位電位器，使輸出為4mA準確值。 ，調量程電位器，使輸出為20mA. ，計算滿量程所對應的水位高度h（mm）：h=H·ρ ，g/cm3 ，調整零位電位器，使輸出為4mA. 、滿度調試： ，使水位升高等于h,立即關閉水閥，調整量程電位器 ，使輸出為20mA. 、（2）兩步 ，反復調整幾次 ，直至滿意為止 。 ，使水位高度等于h0 ，關閉進水閥 ，調整零位電位器，使輸出為4mA 。 、線性度的調試方法： ，用戶一般不需檢查，只需根據工藝參數調好零點和滿度（上、下限）即可。如用戶要檢查線性度，可按下面公式計算配重，檢查量程內任意一點的線性度。 。 ，供參考： 、將浮筒室內全部充滿輕介質（注意：一定使浮筒上端部件全部浸在輕介質中），調整零點電位器，使電流輸出4mA即可。 、在可觀察到的任一界面上，調整零位電位器，使輸出電流與該點界面對應的電流值即可。上述二種調試方法，用戶可根據實際情況選用，也可采用其它方法。但請注意，無論采用什么方法進行遷移，只能調整零位電位器。 、使用及注意事項： ，須***注意限制環境溫度在允許范圍內。如果用于高熱容量的濃縮介質（如約 300℃飽和蒸汽），或夾持體帶有用熱油（約 300℃）加熱的熱夾套，直接作用在傳感器外殼和電子部件上的環境溫度不能超過 50℃。例如使用的工況場合允許的zui大極限溫度（傳感器外殼溫度 80℃，電子部件 65℃ ，LCD指示器 60℃）超過時 ，所有輻射熱量的部件（夾持體、外筒、容器等）都須***進行隔熱，以確保沒有熱輻射傳遞到傳感器和放大器上。 、變送器安裝的位置應避免陽光直射傳感器和電子部件外殼。 ，夾套內原設計的zui大工作壓力為 2.5MPa。（特殊情況時訂貨說明） 、儀表的內外接地應可靠牢固，防爆型產品的安裝應嚴格按照《中華人民共和國爆炸危險場所電氣安全規程》試行的有關規定進行。本安系統的敷設電纜，應遠離干擾源，以免影響儀表正常運行及防爆性能。當應用于 0 區時，須***使用防火花滲透的緊固件。 、設計選用及訂貨須知： 、注明液位計的規格、型號 ； 、測量范圍L ； 、被測介質及介質的濕度,溫度； 、安裝距離L1的尺寸 。 、為了能更好的為您提供服務
