智能射頻導納物位計

智能射頻導納物位計采用了射頻導納技術,其實就是電容電容的供應商式物位計的升級，主要的改進是解決了粘附物料對測量的影響

。它比電容式物位計更可靠

、更準確

、適用性更廣新型產品

。“射頻導納“中“導納“的含義

Description：

一

、產品概述：

ZW-L2000D系列智能射頻導納物位計采用一種新的五層同心結構。里層是中心探桿

，中間是屏蔽層，外層是接地的安裝螺紋

，它們之間用絕緣層隔離。與同軸電纜的情況一樣

，中心探桿與屏蔽層之間沒有電勢差

，即使傳感器上掛料阻抗較小

，也不會有電流流過，電路測量的只是從傳感器中心到對面罐壁(地)的電流

。因?yàn)槠帘螌幽茏钃蹼娏餮貍鞲衅鞣祷亓飨蛉萜鞅冢蚨鴮?duì)地電流只能經傳感器末端通過被測物料流到對面容器壁

。屏蔽層與容器壁之間盡管存在電勢差，兩者之間因此有電流流過

，但該電流不被測量，不影響測量結果

。這樣就將測量端保護起來，不受掛料的影響

。只有容器中的物料確實上升直到接觸到中心探桿時，通過被測物料

，中心探桿與地之間才能形成被測電流。儀器檢測到該電流

，產生有效輸出信號。

二

、工作原理：

ZW-L2000D系列智能射頻導納物位計是一種從電容式物位測量技術發展起來的，防掛料

、更可靠、更準確

、適用性更廣的物位控制技術，射頻導納中的導納的含義為電學中阻抗的倒數

，它由電阻性成分、電容性成分

、電感性成分綜合而成

。而射頻即發射高頻無線電波

，所以射頻導納物位控制技術是通過用高頻無線電波測量被測介質導納來實現物位測量。

對于連續測量

，射頻導納技術與傳統電容技術的區別除了上述講過的以外，還增加了兩個很重要的電路

，這是根據導電掛料實踐中的一個很重要的發現改進而成的

。上述技術在這時同樣解決了連接電纜問題，也解決了垂直安裝的傳感器根部掛料問題

。鎖增加的兩個電路是振蕩器緩沖器和交流變換斬波器驅動器。

三

、應用場合：

ZW-L2000D系列智能射頻導納物位計******的機械探頭設計，與高性能變送器的匹配

，性能價格比高，在冶金

、石化、化工

、糧油、食品

、水泥、橡塑

、啤酒、飲料等行業各種物位上都有廣泛的應用

。

1、導電、絕緣液體----化工

、油田、水及污水處理

；

2、導電

、絕緣液體----造紙、制藥

、水及污水處理；

、粉末：灰、粉----電廠

、冶金、水泥

；

4、顆粒：煤

、糧食----電廠、冶金

、糧食；

、界面：不同兩種液體----油田、化工

。

四、主要特點：

、本安設計:兩線制本安設計

，單元和探頭都是本質安全

；

2、免維護:無可動部件

，不會造成磨損或損壞，不用定期清洗

，無需重復調試；

、防掛料:Driven-shield電學設計使其可以忽略掛壁或傳感元件掛料的影響；

、化學兼容性:多種探頭設計，滿足各種介質要求

；

5、應用廣泛:過程溫度從-183℃到+815℃

，壓力從真空到100bar

；

6、無漂移:不會因?yàn)榻橘|(zhì)的溫度或密度變化產生漂移

；

7、可靠壽命:******的技術保證了儀表使用壽命長達15年

；

8、安全防護:內置探頭輸入保護裝置

，保護能力強，不易受到靜電

、沖擊和電化學現象的影響或損壞；

、安裝簡單:儀表可以通過罐上的螺紋口或法蘭進行安裝，可自行選擇整體或分體安裝方式

，簡單方便，調試容易、快捷

。

五、技術參數：

、供電：18V-30VDC；

、輸出：4-20mA（兩線制）；

、輸出方式：物位方式或距離方式；

、精度：±1%

；

、環境溫度：-40℃～70℃

；

6、介質溫度：-100℃～260℃

；

7、負載：24VDC 350Ω

；

8、負載影響：0.2%（0---zui大負載）

；

9、響應時間：0.5s（標準）0.5～30s（可調）

；

10、現場顯示：可帶現場顯示功能（可選）

；

11、量程：z大15000PF

，z大距離100m（不同傳感器z大量程不同）

；

12、火花防護（對傳感器）：內置火花防護電路

；

13、電氣接口：M20*1.5

；

14、電纜：分體式電子單元與傳感器之間的專用連接電纜標準5m

，zui長50m；

、過程連接：NPT螺紋安裝（標準）；

、法蘭安裝（可選）

；

、外殼防護：IP66

；

、防爆：Exidllct4

。

六

、安裝要求：

、為現場安裝式設計

，但仍要盡可能安裝在遠離振動腐蝕性空氣及可造成機械損壞的場合。為便于調試

，儀表應安裝在有操作平臺或類似平臺的地方。環境溫度應在-40~75℃（140~75℉）之間

。儀表安裝區域要求壁雷裝置，以防雷擊

。

、儀表安裝時

，須***保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸

，絕緣良好

，安裝螺紋與容器連接牢固

，電器接觸良好

，并且傳感器的地端要進入容器內部。對于大量程的或有攪拌的場合

，傳感器需要支撐或地錨固定，但固定端要與傳感器絕緣

。

3、按隔爆要求安裝的儀表

，每一與防爆外殼相連的接線須***配有已經認證過的密封填料函或防爆鋼管密封接頭。按本要求安裝的儀表

，每一回路上須***配有已經認證過的安全柵。認證過的密封填料函或防爆鋼管密封接頭和安全柵產品請咨詢本公司或本公司代理商

。

4、24VDC電源波紋不得大于200mV

。電源地線要接在標準或標準的儀表地，不可能接在動力地上?div id="d48novz" class="flower left">

，F(xiàn)場電源電纜推薦采用屏蔽電纜，不可長距離無屏蔽與交流電源電纜并行

。電纜經過區域要求有壁雷裝置，以防雷擊

。

5、按隔爆要求安裝的儀表

，在防爆現場開儀表防爆殼體之前

，一定要確信儀表已斷電并且已斷電10分鐘以上。

七

、注意事項：

1、射頻導納安裝位置不能離入料口太近

，否則，在入料時射頻導納物位計容易接收虛假回波

。

2、射頻導納對于圓柱形的原煤倉

，VEGA應安裝在圓柱半徑的二分之一處，傳感器應對準出料口

。

3、射頻導納型號不同所需的電壓等級也不相同

，為了保證人身安全和儀器的完好，應在斷電的情況下接線

。

4、接線方式分為兩線制,射頻導納物位計采集的是4-20MA的電流信號

，為防止現場電磁干擾，確保信號的準確性

，應采用屏蔽電纜,屏蔽電纜一端接地。

八

、安裝方法。

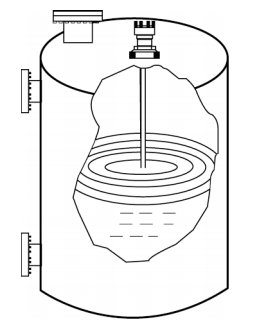

1、用棒式或纜式探極測量桶形罐液位：

注：探桿或探纜應避開出

、入料口，且探桿或探纜與倉壁平行

。與倉壁之間距離應大于是200mm

。
2

、用同軸探極測量臥式罐液位：

注：非桶形罐及非金屬倉壁罐可使用同軸探極進行測量。

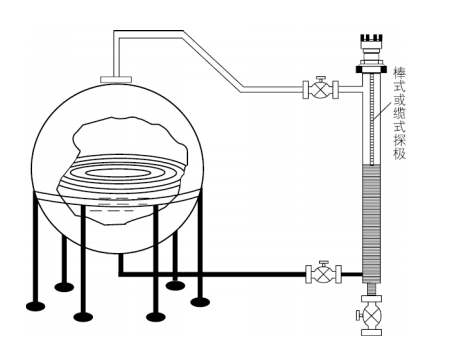

3

、用聯通器測量球形罐液位：

注：球形罐及其它不規則形狀罐體均可使用聯通器進行測量

。

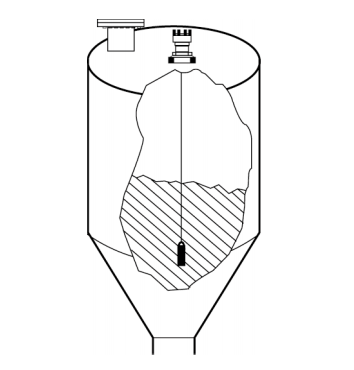

4

、用重型纜式探極粉料或細顆粒料倉料位:

注：探極應避開進料口

，當倉壁為混凝土?xí)r傳感器外殼接地端子應與混凝土鋼筋用導線可靠連接。

九

、選型編碼：

ZW-L2000D	射頻導納物位計（中偉測控），抗重掛料，帶開關狀態指示，獨立接線盒
	2	24VDC							供電方式
	3	220VAC							供電方式
		0	標準錄敏度						電路單元靈敏度
		2	高靈敏度						電路單元靈敏度
			0	無延時(標準電路單元)					時間延時
			1	帶延時(0~60秒可調) (可選)
			2	帶延時(0~90秒可調) (可選)
				－	９	一體式			儀表型式
					０	分體式			儀表型式
						02	標準型（溫度<121℃）		電極型式
						07	高溫型（溫度<232℃）
						20	平板型
						22	重掛料標準型
						30	柔性探頭
						55	耐腐型
							－□□□□	量程范圍
ZW-L2000D	2	2	1	-	9	02		射頻導納物位計

十

、電極選型：

電極編號	電極形式和典型應用	工作溫度和工作壓力	長度	電極直徑和材質	安裝連接形式
02	標準型：用于液體、輕漿體、顆粒（密度≥240kg/m³）	121℃/1.38MPa	457mm(18")	9.5 mm/316SS和PTFE	3/4"NPT
07	高溫型：用于液體、輕漿體、顆粒（密度≥240kg/m³）	232℃/1.38MPa	457mm(18")	9.5 mm/316SS和T1	3/4"NPT
22	重掛料標準型：用于攪拌液體、輕漿體、顆粒（密度≥240kg/m³）	149℃/3.45MPa 232℃/1.38MPa	457mm(18")/ 914mm(36")	12.7 mm/316SS和TFE	1"NPT
55	耐腐型：用于液體，輕漿體、顆粒（密度≥240kg/m³）	232℃/1.38MPa	457mm(18")/ 914mm(36")	9.5 mm/316SS和T1	3/4"NPT
20	平板探頭：用于料槽、料斗堵塞檢測，低料位	149℃/0.007MP		304.8mm(12"＊12")/304SS和聚氨酯	嵌裝
30	柔性探頭用于高/低料位插入長度>15m的場合	82℃常壓	15m	4.7mm./304SS和橡膠	1"NPT

注：1、PTFE為聚四氟乙烯

；2、以上為標準長度

，可根據用戶要求液位計長度生產。

十一

、設計選用及訂貨須知：

、液面控制裝置型號規格

；

、測量范圍

；

、工作壓力、溫度

；

4、控制裝置材質

；

、特殊要求協商；

、液位裝置是否配套供應容器上法蘭

、螺栓、螺母

、閥門及密封墊圈等配件，以便正確選型

。

售后服務承諾：

、我公司所售液位開關系列產品在十二個月以內出現質量問題的

，負責免費維修

。

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。

、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修

，收取損壞部件成本費

。

4、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
