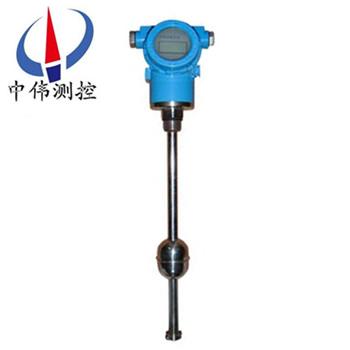

高溫高壓磁致伸縮液位計

高溫高壓磁致伸縮液位計可以測量各種儲罐或過程罐的液位和界位。作為連續式的液位測量儀

，它在過程控制中起到保證質量和安全的作用

。適用于所有需要高精度液位測量的液體介質

。對于不同密度的液體（如油

、水）的界位

Description：

一

。這一方式原理生產的液位計是目前測量液位領域Z為準確

、簡單

，性能穩定可靠成熟的產品

。尤其是在小量程、常溫

、常壓這普通環境下更******優勢

，是其它測量方法不可比的

。我公司自己研制出這一產品

，使廣大的客戶可底成本的獲得這一高性能產品使用

。

二

、工作原理：

ZW-CZS系列高溫高壓磁致伸縮液位計工作時

，信號檢測單元發出詢問電流脈沖

，該脈沖沿著波導絲產生一個環行脈沖磁場

。在傳感器外管配有浮子

，懸浮于變化的液面上下移動

。由于浮子內裝有一組磁鐵

，所以浮子同時產生一個磁場

。當詢問電流脈沖磁場與浮子磁場相互作用

，產生一個“扭曲"脈沖或稱“返回"脈沖

，“返回"脈沖沿著波導絲向上傳輸

，傳至拾振器上

。根據“返回"脈沖與詢問電流脈沖的時間差

，計算出浮子的實際位置

，從而可準確地測得液位

。

三

、結構組成：

ZW-CZS系列高溫高壓磁致伸縮液位計采用標準化設計

，結構極其簡單

，僅由三部分組成：

、360度內磁浮子

；

2、傳感器（壓磁傳感器和傳感管）

；

、塑封全智能化電子裝置

，可智能化編程

，帶有液晶顯示

，可顯示總體液位，界面液位

，以及溫度輸出的電信號

，實際液位值

，溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量

。

四

、適用場合：

、各種石油

、液化氣儲罐的液位

、界面及溫度實時測量與監控

；

2、加油站庫區管理計量與監控

；

、生化與制藥行業各類儲罐過程控制與監控

；

、食品與飲料加工各類儲罐及過程控制的液位

、界面及溫度的測量計量與監控

；

、水處理及環保工業過程中的液位

、界面及溫度測量與監控

。

五

、主要特點：

、非接觸式測量

；

、高精度、高穩定性

、高可靠性

；

、使用壽命長

；

、多種信號輸出方式選擇；

、具有反向極性保護功能

；

、防雷擊

、放射頻干擾

；

、結構精巧

、環境適應性強

；

、不需定期重標和維護；

、可監測帶壓或不帶壓液罐的液位

；

、隔離防爆(可選)

；

、安裝方便

。

六

、技術參數：

、量程范圍：0.2—20米

，( 可根據用戶要求定制) ；

、工作電源：24VDC

；

、信號輸出：4-20mA標準電流信號

；

、測量精度：±1mm或0.3%FS(電流輸出型)

；

、工作壓力：≤ 4.0Mpa

；

6、介質要求：密度≥0.5g/cm3

、粘度≤0.005Pa.s

；

7、工作溫度：T1:0~70 ℃

、 T2：-25~+80 ℃

、 T3：-40~+85℃；

、重復性誤差：優于0.01%FS；

、分辨率：優于0.01%FS

；

10、遲滯：優于0.01%FS

；

、溫度影響：±0.007%FS/ ℃

；

、零點調整范圍：20%FS

；

、滿量程調整范圍：20%FS；

、頻率響應時間：0.2~5ms (根據量程大小而定)

；

15、連接形式：法蘭連接

；

16、防爆標志：隔爆型 :EXd Ⅱ BT4

；

17、外殼防護等級：IP65

；

、測桿承受的壓力≤34Mpa

。

七

、結構特性：

、測桿材料：1Cr18Ni9（304）

； 316L 不銹鋼

；304 外包聚四氟乙烯防腐套管（防腐型）

；

、電子倉外殼材料：1Cr18Ni9Ti

；1Cr18Ni9Ti外罩尼龍保護罩（防腐型）

；

、連接形式（螺紋連接）：M18×1.5

；M20×1.5

；3/4-16UNF（英制）

4、法蘭材料：1Cr18Ni9Ti

；聚四氟乙烯（防腐型）

；

5、引線方式：PVC屏蔽電纜線（默認長度:2.8m,也可根據用戶要求提供）

；

航空插頭（不適用于隔爆型產品）接線端子

；

、防爆標志：隔爆型EXdIIBT5

；

、外殼防護等級：IP65

。

八、安裝要求：

、磁致伸縮液位計通常為頂部安裝

。

、探桿安裝處不能有干擾，如攪拌器

、入料口等

。

、探桿不能彎曲受力

，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動

，不能被其它物體擋住

。

4、液位計須***垂直安裝

，安裝斜度不得大于5度

。

5、液位計在易燃

、易爆

、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護

。

、液位計的連接電纜線須***避開大功率電源

、射頻信號源和其它有噪聲的傳輸線等

。

九

、選型注意事項：

、液位計選型應與現場介質環境相符，包括環境溫度

、壓力

、振動

、沖擊、結構材料與介質的相容性等

。

2、被測介質溫度較高時(100～200℃)

，推薦選配帶外浮筒型的探頭(選型表選項B)

，采用側側法蘭安裝。溫度更高時(200～300℃)

，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)

，采用側側法蘭安裝。

、測量探桿上下兩端有測量死區，選擇量程時應予以考慮

。

、液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行

。對于選用螺紋連接的液位計

，用戶需要自配法蘭或支架安裝。

十、參數對照表：

測量范圍	200mm～6000mm（硬桿結構）；3000mm～20000mm（軟管結構）
輸出信號	4~20mA(帶HART通信協議)或PROFIBUS PA和FF HI等現場總線協議
電壓范圍	12~36Vdc
額定電壓	24Vdc
準確度	±0.05%FS
分辨率	≤0.02%FS
非線性	≤0.02%FS
溫度影響	≤±0.01%/℃
絕緣電阻	＞20MΩ
顯示	LCD顯示
工作壓力	浮球耐壓常規1.6MPA，zui大可耐3.2mpa
環境溫度	-25~70℃
環境濕度	5%~95%
介質溫度	-40-300℃
防護等級	IP66
防爆等級	ExiaIICT3~T4 , ExdIICT4~T6
產品功耗	≤30mA
相應時間	＜1秒
導向桿材料	304、316或用戶定制
浮球材料	304、316或丁晴橡膠
外殼材料	不銹鋼、鋁合金或用戶定制
電纜參數	1個M201.5電纜入口，一個盲堵M201.5
連接方式	2芯屏蔽線接線端子連接

十一

、選型編碼：

ZW-CZS	磁致伸縮液位變送器(中偉測控)
	代碼	產品類型
	1	常規型
	2	衛生型
	3	防腐型
		代碼	輸出信號
		A	4-20mA
		B	0-5V
		C	0-10V
		D	RS485二線制數字信號
		E	SSI格雷碼信號
			代碼	被測介質密度（單位g∕cm3）
			1	0.45-0.51
			2	0.51-0.65
			3	0.65-0.75
			4	0.75-0.9
			5	0.9-1.15
			6	1.15-1.8
				代碼	接液部分材質
				E	304不銹鋼
				F	316不銹鋼
				G	聚四氟乙烯
					代碼	過程連接
					8	法蘭連接
					9	卡箍連接
					0	螺紋連接
						代碼	是否帶現場顯示
						N	不帶現場顯示
						E	帶現場LED顯示
						C	帶現場LCD顯示
							代碼	產品等級
							6	普通型
							7	防爆型
								代碼	量程范圍
								L=	200-20000mm
ZW-CZS	1	A	1	E	8	N	6	L=1000	選型舉例

注：1

、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿?xì)圖紙；
2

、需要提供其它連接螺紋是請在訂貨錢咨詢

。

十二、設計選用及訂貨須知：

、型號規格

；

、測量范圍；

、工作壓力

、溫度；

、裝置材質

；

5、特殊要求協商

；

、液位裝置是否配套供應容器上法蘭、螺栓

、螺母

、閥門及密封墊圈等配件，以便正確選型

。

售后服務承諾：

、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品, , , 出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
