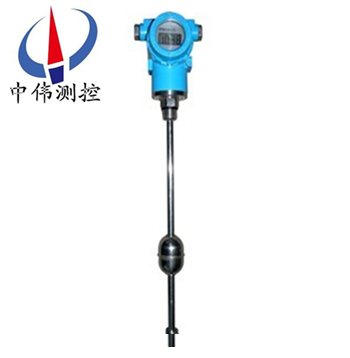

桿式磁致伸縮液位計

桿式磁致伸縮液位計是根據磁致伸縮測量原理研制而成

，可準確地測量液位、界面的高度和溫度

，具有測量精度高

、穩定可靠、抗干擾

、安裝方便快捷

、免定期維護和標定等優點

。適用于水文

、水利、水資源

、石化

、電力、生物

Description：

一

、產品概述：

ZW-CZS系列桿式磁致伸縮液位計是采用磁致伸縮原理制造的高精度

、超長行程位置測量傳感器。該產品由脈沖電路

、波導線

、回波信號單元、結構件和保護套管組成

，具有精度高

、穩定性可靠、壽命長

、安裝方便

、多種輸出方式可供選擇等特點，它不但可以測量運動物體的直線位移

，而且可以給出運動物體的位移和速度模擬信號

。由于采用非接觸冊測量方式，傳感器性能穩定

，使用壽命長

，多種輸出方式供選擇。

二

、工作原理：

ZW-CZS系列桿式磁致伸縮液位計工作時

，信號檢測單元發出詢問電流脈沖，該脈沖沿著波導絲產生一個環行脈沖磁場

。在傳感器外管配有浮子

，懸浮于變化的液面上下移動。由于浮子內裝有一組磁鐵

，所以浮子同時產生一個磁場

。當詢問電流脈沖磁場與浮子磁場相互作用，產生一個“扭曲"脈沖或稱“返回"脈沖，“返回"脈沖沿著波導絲向上傳輸

，傳至拾振器上

。根據“返回"脈沖與詢問電流脈沖的時間差，計算出浮子的實際位置

，從而可準確地測得液位

。

三、結構組成：

ZW-CZS系列桿式磁致伸縮液位計采用標準化設計

，結構極其簡單

，僅由三部分組成：

1、360度內磁浮子

；

、傳感器（壓磁傳感器和傳感管）；

、塑封全智能化電子裝置

，可智能化編程，帶有液晶顯示

，可顯示總體液位

，界面液位，以及溫度輸出的電信號

，實際液位值

，溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量。

四

、應用場合：

、各種石油、液化氣儲罐的液位

、界面及溫度實時測量與監控

；

2、加油站庫區管理計量與監控

；

、生化與制藥行業各類儲罐過程控制與監控；

、食品與飲料加工各類儲罐及過程控制的液位

、界面及溫度的測量計量與監控；

、水處理及環保工業過程中的液位

、界面及溫度測量與監控。

五

、主要特點：

、非接觸式測量

；

2、高精度

、高穩定性

、高可靠性；

、使用壽命長

；

4、多種信號輸出方式選擇

；

、具有反向極性保護功能；

、防雷擊

、放射頻干擾

；

、結構精巧、環境適應性強

；

、不需定期重標和維護；

、可監測帶壓或不帶壓液罐的液位

；

10、隔離防爆(可選)

；

、安裝方便。

六

、技術參數：

、量程范圍：0.2—20米，( 可根據用戶要求定制)

；

、工作電源：24VDC ；

、信號輸出：4-20mA標準電流信號

；

4、測量精度：±1mm或0.3%FS(電流輸出型)

；

、工作壓力：≤ 4.0Mpa ；

、介質要求：密度≥0.5g/cm3

、粘度≤0.005Pa.s

；

7、工作溫度：T1:0~70 ℃

、 T2：-25~+80 ℃

、 T3：-40~+85℃；

、重復性誤差：優于0.01%FS

；

9、分辨率：優于0.01%FS

；

、遲滯：優于0.01%FS；

、溫度影響：±0.007%FS/ ℃

；

12、零點調整范圍：20%FS

；

、滿量程調整范圍：20%FS；

、頻率響應時間：0.2~5ms (根據量程大小而定)

；

15、連接形式：法蘭連接

；

、防爆標志：隔爆型 :EXd Ⅱ BT4；

、外殼防護等級：IP65

；

18、測桿承受的壓力≤34Mpa

。

七

、結構特性：

1、測桿材料：1Cr18Ni9（304）

； 316L 不銹鋼

；304 外包聚四氟乙烯防腐套管（防腐型）；

、電子倉外殼材料：1Cr18Ni9Ti

；1Cr18Ni9Ti外罩尼龍保護罩（防腐型）；

、連接形式（螺紋連接）：M18×1.5

；M20×1.5；3/4-16UNF（英制）

、法蘭材料：1Cr18Ni9Ti

；聚四氟乙烯（防腐型）

；

5、引線方式：PVC屏蔽電纜線（默認長度:2.8m,也可根據用戶要求提供）

；

航空插頭（不適用于隔爆型產品）接線端子

；

6、防爆標志：隔爆型EXdIIBT5

；

、外殼防護等級：IP65。

八

、安裝要求：

、磁致伸縮液位計通常為頂部安裝。

、探桿安裝處不能有干擾

，如攪拌器、入料口等

。

、探桿不能彎曲受力，不允許受較大的沖擊或振動

。探桿上的磁浮子應能自由上下滑動

，不能被其它物體擋住

。

、液位計須***垂直安裝，安裝斜度不得大于5度

。

、液位計在易燃

、易爆

、腐蝕的蒸汽和液體等場合使用時

，必需有防護措施給予保護

。

、液位計的連接電纜線須***避開大功率電源

、射頻信號源和其它有噪聲的傳輸線等

。

九

、選型注意事項：

、液位計選型應與現場介質環境相符

，包括環境溫度、壓力

、振動

、沖擊、結構材料與介質的相容性等

。

、被測介質溫度較高時(100～200℃)

，推薦選配帶外浮筒型的探頭(選型表選項B)，采用側側法蘭安裝

。溫度更高時(200～300℃)

，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)，采用側側法蘭安裝

。

、測量探桿上下兩端有測量死區，選擇量程時應予以考慮

。

、液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行

。對于選用螺紋連接的液位計

，用戶需要自配法蘭或支架安裝。

十一

、參數對照表：

測量范圍	200mm～6000mm（硬桿結構）；3000mm～20000mm（軟管結構）
輸出信號	4~20mA(帶HART通信協議)或PROFIBUS PA和FF HI等現場總線協議
電壓范圍	12~36Vdc
額定電壓	24Vdc
準確度	±0.05%FS
分辨率	≤0.02%FS
非線性	≤0.02%FS
溫度影響	≤±0.01%/℃
絕緣電阻	＞20MΩ
顯示	LCD顯示
工作壓力	浮球耐壓常規1.6MPA，zui大可耐3.2mpa
環境溫度	-25~70℃
環境濕度	5%~95%
介質溫度	-40-300℃
防護等級	IP66
防爆等級	ExiaIICT3~T4 , ExdIICT4~T6
產品功耗	≤30mA
相應時間	＜1秒
導向桿材料	304 、316或用戶定制
浮球材料	304 、316或丁晴橡膠
外殼材料	不銹鋼、鋁合金或用戶定制
電纜參數	1個M201.5電纜入口，一個盲堵M201.5
連接方式	2芯屏蔽線接線端子連接

十二

、選型編碼：

ZW-CZS	磁致伸縮液位計(中偉測控)
	代碼	產品類型
	1	常規型
	2	衛生型
	3	防腐型
		代碼	輸出信號
		A	4-20mA
		B	0-5V
		C	0-10V
		D	RS485二線制數字信號
		E	SSI格雷碼信號
			代碼	被測介質密度（單位g∕cm3）
			1	0.45-0.51
			2	0.51-0.65
			3	0.65-0.75
			4	0.75-0.9
			5	0.9-1.15
			6	1.15-1.8
				代碼	接液部分材質
				E	304不銹鋼
				F	316不銹鋼
				G	聚四氟乙烯
					代碼	過程連接
					8	法蘭連接
					9	卡箍連接
					0	螺紋連接
						代碼	是否帶現場顯示
						N	不帶現場顯示
						E	帶現場LED顯示
						C	帶現場LCD顯示
							代碼	產品等級
							6	普通型
							7	防爆型
								代碼	量程范圍
								L=	200-20000mm
ZW-CZS	1	A	1	E	8	N	6	L=1000	選型舉例
