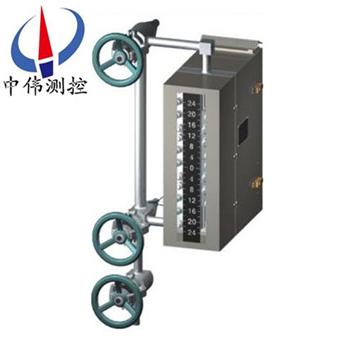

超高壓雙色水位計

超高壓雙色水位計利用光學原理以“汽紅、水綠“來顯示鍋爐內汽

、水位變化的

。兩排補償式窗口、錯位式窗口使觀察連續無間隔

，且光線柔和

、界面清晰。表體上打有三道防水線使密封效果更好

。特制螺栓經調質后根除了咬絲

Description：

一

ZW-B69X系列超高壓雙色水位計的觀察孔在表體中心的直線上，由光源發出的光通過紅

，分別濾成紅、綠光

，分別射向表體的觀測窗

，在表體的汽相部分，紅光射向正前方

，而綠光斜射到壁上被吸收

；與此同時在液相部分，由于水的折射使得綠光射向正前方

，紅光斜射到壁上被吸收

；與此同時在液相部分，由于水的折射使得綠光射向正前方

，紅光斜射到壁上被吸收

。因此正前方觀察將獲得汽紅、水綠

；汽滿全紅

、水滿全綠的顯示效果。

二

、工作原理：

ZW-B69X系列超高壓雙色水位計通過汽

、水閥門與汽包汽側、水側相連接

，形成連通體

，利用連通器的原理使水位計的水位與汽包水位一致

。當然,鍋爐正常運行后,由于由于鍋爐汽包內與現場水位計內的溫度不同，會造成鍋爐汽包內外飽和蒸汽水的比重的不同

，因此水位計顯示水位與實際鍋爐汽包運行的水位存在一定的差值

。

三、顯示原理：

ZW-B69X系列超高壓雙色水位計由光源發出的光分別射向表體的觀測窗

，在表體的汽相部分

，紅光射向正前方，而綠光斜射到壁上被吸收

；與此同時在液相部分

，由于水的折射使得綠光射向正前方，紅光斜射到壁上被吸收

。因此在正前方觀察將獲得汽紅

、水綠；汽滿全紅

、水滿全綠的顯示效果

。

四、應用場合：

ZW-B69X系列超高壓雙色水位計主要用于火電廠高溫高壓蒸氣鍋爐水位計觀察孔

，透明

、透波、耐高溫

、抗腐蝕

、耐沖刷、絕緣

、平滑而清晰

、高頻介質損耗低等特性?div id="jfovm50" class="index-wrap">？捎糜诟哳l介質

、高溫真空、高溫高壓

、強酸強堿等工作環境

，在溫度壓力急劇變化下也不影響其化學性質和光學透明度，因此是火電廠

、煉油廠

、化工廠等高壓蒸汽鍋爐水位計中作保護襯的理想材料。

五

、主要特點：

、表體螺栓鉆孔，水位計開槽線切割

，表體平面與壓板平面采用平面精磨

，不泄露

。

2、表體通過兩排補償式窗口

、錯位式窗口

，消除了原云母雙色水位計存在的盲區缺點；螺栓與表體旋合

，防止了咬絲

、斷絲，改變了以往的不足

。

、表體上兩排窗口

，通過光學折射原理

，在水位計正前方觀看水位時可觀察到任一時刻起包水位準確值。

、光線肉換個

、紅綠分明、界線清晰

。

、水位計采用長窗式結構，觀察視察寬

，透明度高

。

6、表體上打有三道防水線

，并采用特制密封材料

，不泄露，延長了產品使用壽命

，減輕維護人員工作強度

，降低了維修費用。

、光源采用新式冷光源

，使用壽命長。

、采用水位TV監視系統時

，汽包水位與監視器水位同步，畫面清晰

。

六

、技術參數：

1、公稱壓力：16MP

、25MP

、32MP

；

2、接口形式：焊接

、法蘭連接

；

3、溫度：飽和

；

、中心距：535mm—1270mm；

、可視長度：380mm—800mm

；

6、光源：發光二極管

、鹵鎢燈管

、平光燈管；

、電源變壓器：輸入220V 輸出35V

、40V、 45V功率600W

、1200W

；

七、產品規格：

、無盲區（補償式）：五段

、五段加長、七段

、九段

、十一段；

、無盲區（錯位式）：二段

、四段、六段

、八段

、十段；

、有盲區：三段

、四段；

、光源部分：發光二極管

、鹵鎢燈管、平光燈可根據用戶要求選用

。

八

、雙色水位計云母組件的技術要求：

、云母組件厚度配 1.5mm 壓力大于 16MPa，厚度配 2mm 壓力大于 25MPa

，厚度配 2.5mm 壓力大于 32MPa

，配制組件的具體厚度根據用戶要求和電廠機電組大小及壓力來確定。

、水位計用云母片長度誤差不得超過0.5mm

，寬度誤差不得超過0.3mm，牛眼式圓型水位計云母片誤差不得超過0.2mm

，單片厚度要求在0.1-0.25mm以內

。

3、云母片優質

、透明

、平滑和清晰度好，表面不得有雜質

、劃痕

、斑點、砂眼

、分層和波紋存在。

、雙色水位計云母組件玻璃使用高溫高壓鋁硅玻璃

，玻璃尺寸合適、無裂紋

、劃痕

、透明度好。

、其它石墨墊片

、緩沖墊片、蒙耐爾合金墊

、保護帶也都是沖壓而成

，厚度標準、平滑

、無裂紋

。

*我廠備有各種型號的水位計云母密封組件現貨，自接到訂單后

，立即用特快專遞發貨

，用戶收到產品只需3天，產品在保質保量的前提下

，每組水位計云母組件價格比其它廠家低10%-20%左右

。質量可靠

，價格合理，供貨及時

。

九

、維修及注意事項：

1、水位計的組件由人造云母片

、天然云母片和石墨墊組成

。

2、人造云母片接觸介質

，石墨墊安裝時一定按大小面安裝

。

3、紅綠玻璃在同一支架上

，綠玻璃在表體的直角側

，如裝反則會汽綠、水紅

，對水位造成誤導

。

4、安裝云母片要先正確放置

，再緊固壓板中的螺絲

，然后對角緊固，逐漸加力到90N.m

、120N.m

、150N.m、180N.m并分四次緊固確保緊密

，均勻

。

5、水位計因長時期運行云母片也可能結垢

，此時須進行沖洗

。沖洗方法：關閉汽閥、打開水閥使表體內部水位上升至頂端

，打開排污閥反復沖洗4－5次

，即可。如沖洗不凈須更換云母組件

。

十

、選型編碼：

ZW-B69X	云母雙色水位計（中偉測控）
	代碼	產品類型					規格代碼說明
	2						二段顯示無盲區（錯位式）
	3						三段顯示（有盲區）
	4						四段顯示（有盲區）
	4-2						四段顯示無盲區（錯位式）
	5						五段顯示無盲區（補償式）
	5-2						五段加長 無盲區（補償式）
	6						六段顯示無盲區（錯位式）
	7						七段顯示無盲區（補償式）
	8						八段顯示無盲區（錯位式）
	9						九段顯示無盲區（補償式）
	10						十段顯示無盲區（錯位式）
	11						十一段顯示無盲區（補償式）
		代碼	耐壓等級
		1					耐壓≤2.5MPa，飽和蒸汽溫度
		2					耐壓≤4.0MPa ，飽和蒸汽溫度
		3					耐壓≤6.4MPa ，飽和蒸汽溫度
		4					耐壓≤10.0MPa，飽和蒸汽溫度
		5					耐壓≥10MPa，請備注
			代碼				測量范圍
			L1				350mm
			L2				400mm
			L3				440mm
			L4				600mm
			L5				1000mm
			L()				特殊規格請?jiān)诶ㄌ?hào)內填寫
				代碼			接液材質
				D			請?jiān)谟嗀洉r(shí)備注
					代碼		連接方式
					F		法蘭安裝(需提供公稱直徑）
					M		對焊連接（需提供連接管外徑尺寸）
						特殊要求請備注

十一

、訂貨時請?zhí)峁┫铝袛?shù)據：

、型號規格：云母雙色水位計：ZW-B69X系列；

、被測介質名稱：介質密度：如果不知道密度

，可以告訴我們介質的名稱；

、儀表測量范圍：也可稱為公稱長度

，也就是兩個法蘭的中心距離；

、工作壓力：承受壓力

；

5、工作溫度：測量液體溫度

；

、材質要求：接液材質，如不知道用哪種材質

；

、是否配套供應法蘭、螺栓

、螺母

、閥門、密封墊圈等配件

；

、法蘭標準：法蘭的公稱通徑，使用法蘭是DN20或DN25

；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明

。

售后服務承諾：

、我公司所售液位計系列產品產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

4、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
