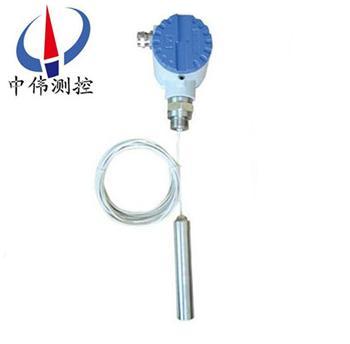

射頻電容纜式物位計

、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

8

、安裝使用過程中要注意不能把感應導線的外皮弄破.

9

、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

10、全四氟結構和桿式液位的接地線一定要和被測介質導通

，否則測量不準確。

11

、安裝現場要采取有效的防雷措施。

12、本系列任何一款液位變送器外殼須***可靠接地

，接地電阻應小于4Ω。

13

、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

14

、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

十

、選型編碼：

型譜										說明
ZW-LT70										電容式物位計（中偉測控）
類別	1									纜式
	2									桿式（傳感器裝在底部，直接接觸液體介質）
	3									防腐式
	4									導壓桿式（傳感器裝在上部 ，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		K								卡箍連接
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場批示
					Z					帶電流表指示（0-100%刻度）
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度（g/cm3）

十一、設計選用及訂貨須知：

1、型號規格：ZW-LT700系列電容式物位計

；

2

、被測介質名稱：介質密度；

3

、測量范圍：也可稱為公稱長度；

4

、工作壓力：承受壓力；

5

、工作溫度：測量液體的溫度；

6

、材質要求：接液材質；

7

、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑

，DN20、DN25、DN50
