電容式物位計ymssswj

！">

加入購物車成功

！

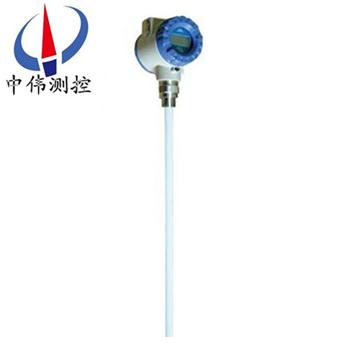

射頻電容桿式物位計

射頻電容桿式物位計采用結構簡單

、堅固耐用且極穩定的可變電容形式

，可變電容由壓力腔上的膜片和固定在其上的絕緣電極所組成

，當感受到壓力變化時，膜片要產生微微的翹曲變形

，從而改變了兩極的間距，采用******的檢測

Description：

一、產品概述：

ZW-LT702系列射頻電容桿式物位計核心部件采用xj****的射頻電容檢測電路經過16位單片機經過準確的溫度補償和線性修正

，轉化成標準電信號（一般為4~20 mA）

?div id="4qifd00" class="flower right">

？蛇xHART、CANBUS

、485通訊協議進行系統組態

。全系列變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點"

、“量程"自動校準

，以適應各種復雜場所的不同要求

。

二、工作原理：

ZW-LT702系列射頻電容桿式物位計依據電容感應原理

，當液位變送器投入到被測液體中某一深度時

，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po

式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔

，再將液面上的大氣壓 Po 與傳感器的負壓腔相連

，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H

，顯然 , 通過測取壓力 P

，可以得到液位深度

。

三、應用場合：

ZW-LT702系列射頻電容桿式物位計適用于高溫高壓

、強腐蝕

、易結晶、易堵塞等惡劣條件下連續檢測各種液體

。適合測量污水

、酸堿溶液、和鍋爐的水位,整機無任何可動或彈性部件

，耐沖擊

、安裝方便、可靠性高

、精度高

。可替代傳統的浮球式

、投入式、差壓式等液位變送器在各種場合下應用

。

四

、主要特點：

1、結構簡單

，無任何可動或彈性元部件，因此可靠性******

，維護量極少

。一般情況下,不必進行常規的大、中

、小維修

。

2、多種信號輸出

，方便不同系統配置

。

3、適用于高溫高壓容器的液位測量

，且測量值不受被測液體的溫度

、比重及容器的形狀

、壓力影響。

、特別適用于酸

、堿等強腐蝕性液體的測量。

、完善的過流

、過壓

、電源極性保護

。

五、技術參數：

測量范圍：0.2-20米

；

精度：±0.5% ±1%；

探極耐溫：-40~+250℃

；

變送器適應環境溫度：-40~+60℃

；

允許容器壓力：-0.1MPa~2.5MPa；

測量介質：電導率不底于10-3S/m的酸

、堿

、水等非結晶導電液體；

供電電壓：DC12-35V（隔離式為DC21-27V）

；

非隔離二線,三線制：20mA

；

兩端隔離三線制：<32mA；

三端隔離四線制：<35mA

；

輸出信號：4-20mA（0-10mA,0-20mA）

；

輸出保護：27mA；

測量

、輸出

、電源之間隔離耐壓：1000V；

量程調節范圍及零點遷移：≥±30%FS

；

變送器主體尺寸：Φ76×85。

六

、液位變送器安裝與調試：

1、液位變送器具有多種安裝固定方式

，以適應不同現場情況

。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式

、水平管架式和垂直管架式等三種安裝方式可選擇

，使您在現場安裝時得心應手。

、在測量流動性較大的介質時

，為防止傳感器劇烈擺動，用戶可選用配重附件

，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部

，以免拉壞傳感導線

。

3、在現場環境較惡劣時

，用戶應選用傳感器防護罩來保護傳感器

，以免被異物損壞或影響測量的準確性

。

、使用桿式液位變送器時

，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部

，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

、采用智能電路的調試方法：

現場調零------當液位位處于低位時

，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下

，輸出電流自動調整到4mA

。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將“S"鍵按一下，輸出電流自動調整到20mA

。

2、采用模擬電路的調試方法：

當液位在下限時

，用螺絲刀緩慢旋轉“Z"電位器

，觀察電流表的讀數接近4mA。

當液位在上限時

，用螺絲刀緩慢旋轉“S"電位器

，觀察電流表的讀數接近20mA

。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA

。

調整好后

，應將變送器的蓋子擰緊

。

七

、測量系統：

測量系統為本安型

。

本安型壓力、差壓變送器采用本質安全電路

，適用于爆炸危險區域防爆等級ExiallCT4-CT6。

在系統回路中須***采用屏蔽信號電纜,并可靠接地

。下圖僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖

，

液位變送器具有工作可靠

、性能穩定、體積小

、重量輕，成本低

、設計精巧多種結構形式，安裝方便

、無需支架

。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響

。

該系列產品可以配備液晶顯示LCD

，便于本地操作。

智能型輸出同時具有HART通訊功能

。

八

、注意事項：

、凡供貨產品均帶有使用說明書及合格證

，其中有產品編號、技術參數

、出廠日期等

，請認真核對，以免用錯

。

、接供電電源時應嚴格按照我公司接線說明進行連接

。

、使用中發現異常，應關掉電源

，停止使用

，進行檢查

，或直接向我公司技術部門。

、運輸、儲存時應恢復原包裝

，存放在陰涼、干燥

、通風的庫房?jī)?nèi)

。

九

、選型編碼：

型譜										說明
ZW-LT70										電容式物位計（中偉測控）
類別	1									纜式
	2									桿式（傳感器裝在底部，直接接觸液體介質）
	3									防腐式
	4									導壓桿式（傳感器裝在上部，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		K								卡箍連接
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場批示
					Z					帶電流表指示（0-100%刻度）
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度（g/cm3）

十、設計選用及訂貨須知：

、型號規格：ZW-LT700系列電容式物位計

；

、被測介質名稱：介質密度

；

3、測量范圍：也可稱為公稱長度

；

、工作壓力：承受壓力

；

、工作溫度：測量液體的溫度

；

6、材質要求：接液材質

；

、是否配套供應法蘭

、螺栓

、螺母

、閥門、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，DN20、DN25

、DN50

、DN80

、DN100等；

、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。

九、售后服務承諾：

、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。

、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修

，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場。
