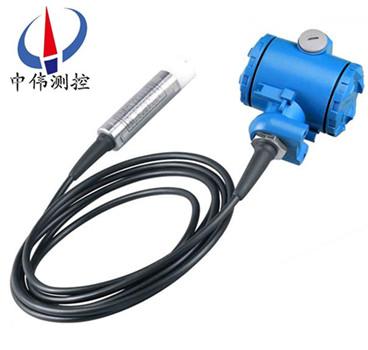

投入式液位計

投入式液位計采用xj****的隔離型擴散硅敏感元件制作而成

，直接投入容器或水體中即可準確測量出水位計末端到水面的高度

，并將水位值通過4–20mA電流或RS485信號對外輸出

。

Description：

一、產品概述：

ZW-DB501系列投入式液位計可將各種物位參數的變化轉換成標準電流信號

、防堵塞

、防冷結以及固體粉狀

、粒狀物料等特殊條件下的液位，料位或物位的連續檢測

，可廣泛應用于各種工業過程中的檢測控制

。該產品傳感器部分可直接投入到液體中

，變送器部分可用法蘭或支架固定，安裝使用極為方便

。

二、工作原理：

ZW-DB501系列投入式液位計采用擴散硅或陶瓷敏感元件的壓阻效應

，將靜壓轉成電信號

。經過溫度補償和線性校正

。轉換成4-20mADC標準電流信號輸出

。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：

P ：變送器迎液面所受壓力

；

ρ：被測液體密度；

g ：當?shù)刂亓铀俣龋?/span>

Po ：液面上大氣壓

；

H ：變送器投入液體的深度。

同時

，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔

，再將液面上的大氣壓 Po 與傳感器的負壓腔相連

，以抵消傳感器背面的 Po

，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P

，可以得到液位深度。

三

、應用場合：

ZW-DB501系列投入式液位計具有技術xj****

、精度高

、質量穩定可靠，安裝使用方便等優點

，被廣泛應用于石油、化工

、輕工

、醫藥

、冶金

、食品等工業系統中

，以及水文測量與監控

、水庫大壩水位測量

、船舶及航海系統

、城市及供水系統

、循環水及污水處理系統等領域中。

四

、主要特點：

1、穩定性好

，滿度

、零位長期穩定性可達 0.2%FS/ 年

。在補償溫度 0 ～ 70 ℃范圍內

，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS

。

2、具有反向保護

、限流保護電路，在安裝時正負極接反不會損壞變送器

，異常時送器會自動限流在 35mA以內

。

3、固態結構

，無可動部件，高可靠性

，使用壽命長

。

4、安裝方便

、結構簡單

、經濟耐用

。

五

、技術參數：

1、測量范圍： 0-0.1 米～ 0-35 米

；

、z大過載：不超過管長1.5倍；

、測量形式：平衡罩式；

、精度等級： 0.5%FS

；

5、電源電壓： 24VDC

；

6、負載電阻： ≤ 500 Ω

；

、測量介質：各種液體

；

、長期穩定性： ± 0.2% FS/ 年；

、環境相對濕度： 0 ～ 95%；

、補償溫度： 0 ～ 70 ℃；

、工作溫度： -40 ～240℃ zui高溫度可以做到 350 度（需定做）

。

六、結構和材料:

、變送器中繼箱：鑄鋁，100×68×110

，外殼環氧樹脂噴涂；

、變送器探頭：1Crl8Ni9Ti，∮29×150

，防腐為∮44×140；

、導氣電纜：直徑∮7的6芯聚氯乙烯電纜

、防腐電纜護套為聚四氟

；

、重量（不含導氣電纜）：約0.6kg

；

、電氣接口：M20×1.5

。

七、安裝與調試方法：

、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況

。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時

，可選擇墻壁安裝式

、水平管架式和垂直管架式等三種安裝方式可選擇

，使您在現場安裝時得心應手。

、在測量流動性較大的介質時

，為防止傳感器劇烈擺動

，用戶可選用配重附件

，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部

，以免拉壞傳感導線。

在現場環境較惡劣時

，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性

。

、使用型桿式液位變送器時，如果不是金屬容器

，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確

。

本產品在出廠時已經校準

，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將 “Z" 鍵按一下，輸出電流自動調整到4mA

。

現場調滿------當液位處于高位時

，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下

，輸出電流自動調整到20mA。

、采用模擬電路的調試方法：

當液位在下限時

，用螺絲刀緩慢旋轉“Z"電位器

，觀察電流表的讀數接近4mA

。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器

，觀察電流表的讀數接近20mA。

如此反復2-3次以上

，直到零點和量程都分別為準確的4mA和20mA

。

調整好后

，應將變送器的蓋子擰緊

。

八

、注意事項：

、凡供貨產品均帶有使用說明書及合格證，其中有產品編號

、技術參數、出廠日期等

，請認真核對

，以免用錯。

、接供電電源時應嚴格按照我公司接線說明進行連接。

、使用中發現異常

，應關掉電源，停止使用

，進行檢查，或直接向我公司技術部門

。

4、運輸

、儲存時應恢復原包裝

，存放在陰涼、干燥

、通風的庫房內。

九

、選型編碼：

型譜										說明
ZW-DB50										投入式液位計（中偉測控）
類別	1									纜式
	2									桿式（傳感器裝在底部，直接接觸液體介質）
	3									防腐式
	4									導壓桿式（傳感器裝在上部，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		K								卡箍連接
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場批示
					Z					帶電流表指示（0-100%刻度）
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度（g/cm3）

十、設計選用及訂貨須知：

、型號規格：ZW-DB500系列投入式液位計；

、被測介質名稱：介質密度

；

3、測量范圍：也可稱為公稱長度

；

、工作壓力：承受壓力

；

、工作溫度：測量液體的溫度；

、材質要求：接液材質

；

、是否配套供應法蘭

、螺栓

、螺母、閥門

、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，DN20、DN25

、DN50

、DN80、DN100等

；

、特殊要求：請在訂貨前詳細注明。

九

、售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

、質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

4、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
