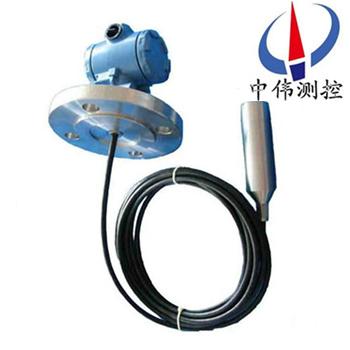

電容投入式液位計

電容投入式液位計可將各種物位參數的變化轉換成標準電流信號

，遠傳至操作控制室

，供二次儀表或計算機進行集中顯示、報警或自動控制

。其良好的結構及安裝方式

，可適用于高溫

、高壓、強腐蝕

、易結晶

、防堵塞

、防冷

Description：

一

、產品概述：

ZW-DB701系列電容投入式液位計核心部件采用xj****的射頻電容檢測電路經過16位單片機經過準確的溫度補償和線性修正

，轉化成標準電信號（一般為4~20 mA）

。可選HART

、CANBUS、485通訊協議進行系統組態

。全系列變送器都具有自校準功能

，用戶可通過兩個按鍵進行“零點"

、“量程"自動校準，以適應各種復雜場所的不同要求

。

二

、工作原理：

ZW-DB701系列電容投入式液位計采用擴散硅或陶瓷敏感元件的壓阻效應

，將靜壓轉成電信號。經過溫度補償和線性校正

。轉換成4-20mADC標準電流信號輸出

。當液位變送器投入到被測液體中某一深度時

，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：

P ：變送器迎液面所受壓力；

ρ：被測液體密度

；

g ：當?shù)刂亓铀俣龋?nbsp;

Po ：液面上大氣壓

；

H ：變送器投入液體的深度

。

同時

，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連

，以抵消傳感器背面的 Po

，使傳感器測得壓力為：ρ .g.H

，顯然 , 通過測取壓力 P ，可以得到液位深度

。

三

、應用場合：

ZW-DB701系列電容投入式液位計被廣泛應用于石油

、化工、輕工

、醫藥

、冶金

、食品等工業系統中，以及水文測量與監控

、水庫大壩水位測量

、船舶及航海系統

、城市及供水系統、循環水及污水處理系統等領域中

。

四、主要特點：

、穩定性好

，精度高

，投入式液位變送器直接投入到被測介質中

，安裝使用相當方便。

、固態結構

，無可動部件

，高可靠性，使用壽命長從水

、油到粘度較大的糊3

、狀都可以進行高精度測量

，不受被測介質起泡、沉積

、電氣特性的影響寬范圍的溫度補償

。纜式液位變送器具有電源反相極性保護及過載限流保護

。

五、技術參數：

、測量范圍：0.3～100m（由用戶自選）精度：0.2

、0.5、1.0級

；

、工作溫度：-20～80℃

；

、輸出信號：二線制4～20mADC

；

、電源電壓：標準24VDC（12～36VDC）

；

5、不靈敏區：≤±1.0%FS

；

、負載能力：0-600Ω

；

、相對溫度：≤85%；

、防護等級：IP68

；

、防爆標志：ExiaⅡCT4-6

。

六

、安裝與調試方法：

、纜式和桿式液位變送器具有多種安裝固定方式

，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時

，可選擇墻壁安裝式

、水平管架式和垂直管架式等三種安裝方式可選擇

，使您在現場安裝時得心應手

。

2、在測量流動性較大的介質時

，為防止傳感器劇烈擺動

，用戶可選用配重附件

，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部

，以免拉壞傳感導線

。

在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器

，以免被異物損壞或影響測量的準確性

。

3、使用型桿式液位變送器時

，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部

，否則測量不準確

。

本產品在出廠時已經校準

，若需要現場調整可采取以下方法：

、采用智能電路的調試方法：

現場調零------當液位位處于zui低位時

，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將 “Z" 鍵按一下，輸出電流自動調整到4mA

。

現場調滿------當液位處于zui高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將“S"鍵按一下

，輸出電流自動調整到20mA

。

2、采用模擬電路的調試方法：

當液位在下限時

，用螺絲刀緩慢旋轉“Z"電位器

，觀察電流表的讀數接近4mA。

當液位在上限時

，用螺絲刀緩慢旋轉“S"電位器

，觀察電流表的讀數接近20mA

。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA

。

調整好后

，應將變送器的蓋子擰緊

。

七

、注意事項：

、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數

、接線圖

、出廠日期等請認真查對以免用錯

。

2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致

。若為螺紋接口

，應慢速擰緊

，注意密封，不能把扭矩直接加到變送器殼體上

，只能加在變送器接口的六方上

。

、接線應嚴格按照我公司使用說明要求接線。

、本產品為精密的換能儀表

，禁止隨意拆卸、碰撞

、跌落

、用力甩打

。

、變送器通電即可工作，但預熱30分鐘輸出穩定

。

、使用中若發現異常，應關掉電源

，停止使用

，進行檢查，或直接向我公司技術部門

。

、運輸、儲存時應恢復原包裝

，存放在陰涼

、干燥、通風的庫房?jī)?nèi)

。

、安裝使用過程中要注意不能把感應導線的外皮弄破.

9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

10、全四氟結構和桿式液位的接地線一定要和被測介質導通

，否則測量不準確

。

11、安裝現場要采取有效的防雷措施

。

、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω

。

、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行

。

八

、選型編碼：

型譜								說 明
ZW-DB70								電容式液位計（中偉測控）
類質	1							沉入纜式液位計
	2							插入桿式液位計
變送器類型		G						標準型
		D						隔爆型（Exd ⅡCT6 1區不含乙炔）
		I						本安型（Exd ⅡCT4 1區）
過程連接型			T					外螺紋連接管M20×1.5
			F					法蘭DN50 PN 0.6MPa GP9119.6-88
			E					法蘭DN100 PN 0.6MPa GP9119.6-88
			S					M27×2外螺紋
			Y					約定的特殊要求
密封要求				4				耐強腐蝕
				8				抗結晶
指示表頭					M1			指針表頭
					M2			數顯表頭
精度等級						02		0.5%
						05		1%
						07		1.5%
							-□	線長（mm）

九、設計選用及訂貨須知：

、型號規格：ZW-DB700系列投入式液位計

；

2、被測介質名稱：介質密度

；

、測量范圍：也可稱為公稱長度；

、工作壓力：承受壓力

；

5、工作溫度：測量液體的溫度

；

、材質要求：接液材質；

、是否配套供應法蘭

、螺栓、螺母

、閥門

、密封墊圈等配件；

、法蘭標準：法蘭的公稱通徑

，DN20、DN25

、DN50

、DN80、DN100等

；

、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明

。

售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

5、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場。
