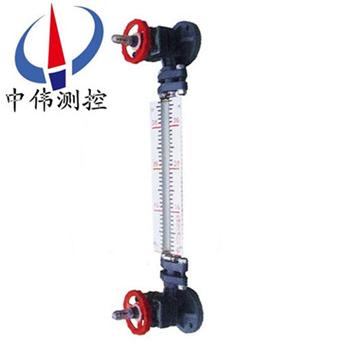

防腐玻璃管液位計

防腐玻璃管液位計是一種直讀式液位測量儀表

，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測

，其結構簡單，測量準確

，是傳統的現場液位測量工具

。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破

Description：

一

ZW-UGB/F系列防腐玻璃管液位計是一種直讀式液位測量儀表

，測量準確

，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥

，當玻璃管發生意外事故而破碎時

，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流

。

二

、工作原理：

ZW-UGB/F系列防腐玻璃管液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度

。

儀表在上下閥內都裝有鋼球

，當玻璃管因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道

，這樣容器便自動密封

，可以防止容器內的液體繼續外流。

三

、應用場合：

ZW-UGB/F系列防腐玻璃管液位計可同其他的數顯儀表配套使用

，大道多種控制目的。因此

，它廣泛的用與電力

、石油、化工

、環保

、船舶、建筑

、食品等各行業生產過程中的液位測量與控制

。

四、主要特點：

、適合容器內液位介質的液位

、界位的測量。除現場指示外還可配位置變送器

、報警開關進行遠

。

2、距離信號傳遞

。

、指示新穎、讀數直觀

、指示器的觀察方向可根據用戶的需要位置而改變

。

4、指示機構與被測介質******隔離

，因而密封性好

，可靠性高，使用安全

。

、結構簡單、安裝方便

、維護費用低

。

、耐腐蝕、防爆

、無需電源

。

五、技術參數：

、測量范圍（安裝中心距）：350

、440、500

、600

、800

、1000

、1200、1400

、1700

、2000mm ；

、被測介質工作壓力：1.0（R-PP）

，1.6（玻璃管），2.5

，4.0

，6.4MPa（石英管）；

、被測介質工作溫度：-10℃~+450℃

；

4、鋼球自動封閉壓力：大于0.2MPa重量：15~30kg

；

、伴熱蒸汽壓力：≤0.6MPa；

、蒸汽夾套接頭：G1/2″外螺紋

；

7、接口法蘭：采用化工部1997年zui新頒發的HG20592~20635-97法蘭標準

。

六

、安裝、使用

、維護：

、安裝：玻璃管液位計屬精密儀表，運輸

、搬運

、開箱及安裝時都要小心輕放

，不得撞擊、敲打

，防止玻璃管破碎

，出廠時按1.5倍PN試壓，用戶不得擅自拆卸玻璃管

；

、使用：液位計上下閥門的法蘭與容器上、下引出管的法蘭安裝連接好后

，先慢慢開啟上下閥門

，使液體沖刷內壁，如有顯示不清晰現象

，待壓力穩定后即能清晰

，如容器內液體為高溫時，應事先將玻璃管進行預熱半小時后方可投入運行

，以免玻璃管突然受高溫而破裂

；

3、維護：經長期使用后

，需定期進行沖洗排污

，可先關閉上下閥門，然后開啟排污閥

，將管內液體排空后關閉

，再微開下閥讓液體充入表體后關閉，zui后

，微開上閥

，打開排污閥，反復沖凈為止

；如選用針型閥門在正常運行時

，閥桿退出轉數不得少于4轉，當玻璃管損壞時

，保證鋼球能自動密封

。

七、安裝注意事項：

、玻璃管液位計在運輸

、搬運及安裝時，不準撞擊或敲打

，以防玻璃管和玻璃片破碎

。

2、液位計安裝后

，當介質溫度很高時

，不要馬上開啟閥門

，應預熱20-30分鐘，待玻璃管有一定溫度后

，再緩慢開啟閥門

。

閥門開啟程序：先緩慢開啟上閥門，再緩慢開啟下閥門

，使被測介質慢慢進入玻璃管內

。

3、液位計在使用中

，應定期清洗玻璃管內外壁污垢

，以保持液位顯示清晰。清洗程序：先關閉與容器連接的上

、下閥門

，打開排污閥，放凈玻璃管內殘液

，使用適當清洗劑或采用長桿毛刷拉擦方法

，清除管內壁污垢。

、如果石英管斷裂或掛垢嚴重需要更換時，具體步驟

如下：

拆下表體

，擰開兩端螺帽和螺母

，用木棍將石英玻璃管從一端向另一端敲擊，取出石墨環

，將新石英管裝入

，

再將石墨環套在石英管上，等距嵌入表體內

，擰緊兩端螺母及螺帽

，確認無滲漏后，即可投入運行

。

適用于堿性酸性環境

。堿性玻璃管液位計，酸性玻璃管液位計

。

八

、規格與基本參數：

公稱長度L （mm）	透光長度L（mm）	其它
公稱長度L （mm）	透光長度L（mm）	A	B	R
500	350	90	22	20
600	450
700	550
800	650
900	750
1000	850
1100	950
1200	1050
1300	1150
1400

九、材料分類：

序號	名稱	材料
序號	名稱	I	II	III
1	玻璃管	BSi	BSi	BSi
2	標尺	LF21	LF21	PP
3	針型閥	20	1Cr18Ni9Ti	PP
4	保護套	A₃	1Cr18Ni9Ti	PP

十

、選型編碼：

ZW-UGB/F	玻璃管液位計（中偉測控）
	工作壓力（Mpa）
	-01	＜1.6適用于玻璃管
	-02	2.5適用于石英管
	-03	4.0適用于石英管
	-04	6.3適用于石英管
			材質
			-01	304
			-02	316
			-03	304+F4
					中心距L

十一

、設計選用訂貨須知：

1、型號規格

；ZW-UGB系列玻璃管液位計

；

、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱

，混合液體要知道由哪幾種液體組成

；

3、儀表測量范圍：也可稱為公稱長度

，也就是兩個法蘭的中心距離

，或者看一下已經使用的產品的標尺刻度；

、工作壓力：承受壓力

；

5、工作溫度：測量液體的溫度

；

、材質要求：接液材質，如不知道用哪種材質

，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）

；

7、是否配套供應法蘭

、螺栓

、螺母、閥門

、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，使用法蘭是DN20或DN25

；

9、特殊要求：請在訂貨前詳細注明

。

售后服務承諾：

、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當，造成產品損壞

，我公司負責維修

，收取損壞部件成本費。

、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
