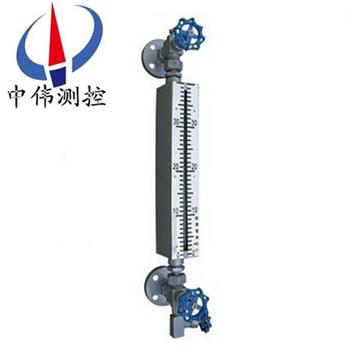

石英玻璃管液位計

石英玻璃管液位計是采用國內外高科技研制而成

，它是普通玻璃板液位計更新?lián)Q代產品

，它廣泛應用于石油

、化工、電力

、冶金等行業各種透明液體容器和鍋爐上

，如：水、汽油

、液化氣

、液氨、丙安

、丙烷

、丙烯、芳烴

、酸等

Description：

一

、產品概述：

ZW-UGB系列石英玻璃管液位計是一種直讀式液位測量?jī)x表

，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測

，其結構簡單，測量準確

，是傳統的現場液位測量工具

。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時

，針形閥在容器壓力作用下自動關閉

，以防容器內介質繼續外流

。

二、工作原理：

ZW-UGB系列石英玻璃管液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭

，通過法蘭與容器連接構成連通器

，透過玻璃板可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球

，當玻璃管因意外事故破壞時

，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封

，可以防止容器內的液體繼續外流

。

三、應用場合：

ZW-UGB系列石英玻璃管液位計可同其他的數顯儀表配套使用，大道多種控制目的

。因此

，它廣泛的用與電力、石油

、化工

、環保、船舶

、建筑

、食品等各行業生產過程中的液位測量與控制

。

四、優缺點：

優點：

、讀數清晰

、直觀、可靠

。

2、結構簡單

、維修方便

。

、經久耐用

。

缺點：

、適用范圍較窄，易碎

。

、不堅固、不安全

、不耐壓

。

、顯示不清楚、使用溫度低

。

五

、技術參數：

1、測量范圍（安裝中心距）：350

、440

、500、600

、800

、1000、1200

、1400

、1700、2000mm ；

、被測介質工作壓力：1.0（R-PP）

，1.6（玻璃管），2.5

，4.0

，6.4MPa（石英管）

；

、被測介質工作溫度：-10℃~+450℃

；

、鋼球自動封閉壓力：大于0.2MPa重量：15~30kg

；

、伴熱蒸汽壓力：≤0.6MPa

；

、蒸汽夾套接頭：G1/2″外螺紋

；

7、接口法蘭：采用化工部1997年zui新頒發的HG20592~20635-97法蘭標準

。

六

、安裝

、使用、維護：

、安裝：玻璃管液位計屬精密儀表

，運輸、搬運

、開箱及安裝時都要小心輕放

，不得撞擊

、敲打，防止玻璃管破碎

，出廠時按1.5倍PN試壓

，用戶不得擅自拆卸玻璃管；

、使用：液位計上下閥門的法蘭與容器上

、下引出管的法蘭安裝連接好后，先慢慢開啟上下閥門

，使液體沖刷內壁

，如有顯示不清晰現象，待壓力穩定后即能清晰

，如容器內液體為高溫時

，應事先將玻璃管進行預熱半小時后方可投入運行

，以免玻璃管突然受高溫而破裂；

、維護：經長期使用后

，需定期進行沖洗排污

，可先關閉上下閥門

，然后開啟排污閥，將管內液體排空后關閉

，再微開下閥讓液體充入表體后關閉

，zui后

，微開上閥

，打開排污閥

，反復沖凈為止

；如選用針型閥門在正常運行時，閥桿退出轉數不得少于4轉

，當玻璃管損壞時

，保證鋼球能自動密封。

七

、注意事項：

、玻璃管液位計在運輸

、搬運及安裝時，不準撞擊或敲打

，以防玻璃管和玻璃片破碎

。

、液位計安裝后，當介質溫度很高時

，不要馬上開啟閥門

，應預熱20-30分鐘，待玻璃管有一定溫度后

，再緩慢開啟閥門

。

閥門開啟程序：先緩慢開啟上閥門，再緩慢開啟下閥門

，使被測介質慢慢進入玻璃管內

。

、液位計在使用中，應定期清洗玻璃管內外壁污垢

，以保持液位顯示清晰

。清洗程序：先關閉與容器連接的上

、下閥門

，打開排污閥

，放凈玻璃管內殘液

，使用適當清洗劑或采用長桿毛刷拉擦方法

，清除管內壁污垢

。

、如果石英管斷裂或掛垢嚴重需要更換時，具體步驟如下：

拆下表體

，擰開兩端螺帽和螺母

，用木棍將石英玻璃管從一端向另一端敲擊

，取出石墨環

，將新石英管裝入，

再將石墨環套在石英管上，等距嵌入表體內

，擰緊兩端螺母及螺帽

，確認無滲漏后

，即可投入運行

。

適用于堿性酸性環境。堿性玻璃管液位計，酸性玻璃管液位計

。

八

、清洗維護:

、使用中的液位計定期檢查。清洗玻璃內外壁污垢

，使液體顯示清晰

。

、為了保證片動密超過計劃作用

，容器內的介質壓力應大于0.2MPa,在打開上下閥時

，閥桿退出轉數不小于4 轉(使鋼球封門時

，不致于碰到閥桿的頂端

。)

、容器上與本玻璃管連接的兩法蘭端面應保證在同一垂直平面內

，否則在液位計安裝后使閥門撓曲

，以致玻璃管折斷。

九

、規格與基本參數：

公稱長度L （mm）	透光長度L（mm）	其它
公稱長度L （mm）	透光長度L（mm）	A	B	R
500	350	90	22	20
600	450
700	550
800	650
900	750
1000	850
1100	950
1200	1050
1300	1150
1400

十

、材料分類：

序號	名稱	材料
序號	名稱	I	II	III
1	玻璃管	BSi	BSi	BSi
2	標尺	LF21	LF21	PP
3	針型閥	20	1Cr18Ni9Ti	PP
4	保護套	A₃	1Cr18Ni9Ti	PP

十一

、選型編碼：

ZW-UGB/F	玻璃管液位計（中偉測控）
	工作壓力（Mpa）
	-01	＜1.6適用于玻璃管
	-02	2.5適用于石英管
	-03	4.0適用于石英管
	-04	6.3適用于石英管
			材質
			-01	304
			-02	316
			-03	304+F4
					中心距L
