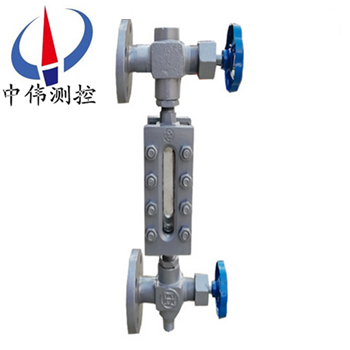

高溫高壓玻璃板液位計

，25.0MPa

2、操作溫度：-196℃~400℃

3

、標準中心距：500，800，1100，1400，1700mm（可根據用戶要求制作）

4、標準可視范圍：255

，550，845，1140，1435mm（可根據用戶要求制作）

5

、伴熱蒸汽壓力：≤0.6MPa

6、伴熱夾套接口：1/2″NPT內螺紋

7

、閥門自動封閉壓力：≤0.3MPa

8

、連接法蘭標準：HG20592~20635-97 DN20（法蘭標準，口徑，壓力及密封面型式可根據用戶要求制作）

9

、螺紋連接接口：G3/4″外螺紋

六

、外型尺寸圖：

1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套

反射式普通型	反射式夾套型(Z)
透光式普通型	透光式夾套型(Z)

七、分類和使用范圍：

1

、按工作原理可分為：透光式和反射式兩種類型,具體使用范圍如下：

a

、透光式玻璃板液位計主要用于觀測不透明的或有顏色液體的液位；

b

、反射式玻璃板液位計主要用于觀測無色，透明的液體的液位；

2

、按操作溫度可分為：普通型和高溫型兩種類型,具體使用范圍如下：

a、普通型玻璃板液位計主要用于壓力等級小于或等于PN6.4MPa,被測介質的操作溫度小于或等于250℃的場合

。

b

、高溫型又可分為:高溫低壓型，高溫中壓型和高溫高壓型，具體使用范圍如下：

1)

、高溫低壓型玻璃板液位計主要用于壓力等級小于或等于PN4.0MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合。

2)

、高溫中壓型玻璃板液位計主要用于壓力等級小于或等于PN6.4MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合。

3)、高溫高壓型玻璃板液位計主要用于壓力等級小于或等于PN25.0MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合
