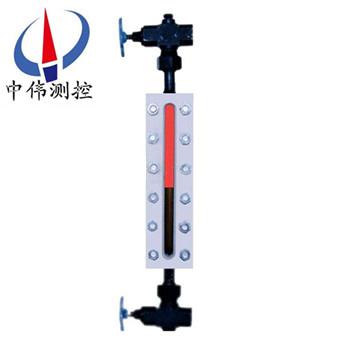

防腐型玻璃板液位計

防腐型玻璃板液位計是用于化工

、石油等工業低溫設備的液位指示。本液位計裝有防霜翅片

，從而可以透過防霜翅片清晰地觀察到本體中的液位

。液位計兩端裝有針形閥，當玻璃板因發生意外事故而破裂時

，針形閥能在容器

Description：

一

、產品概述：

ZW-UWB系列防腐型玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠

，經久耐用等優點

，玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐

、槽

、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球

，當玻璃意外破損時

，鋼球能在容器內壓力的作用下，自動關閉液流通道

，以防止液位繼續外流

。在儀表的閥端有阻塞孔螺釘，可供取樣時用

，或在檢修時

，放出儀表中剩余液體時用。根據連通器原理

，通過透明玻璃直接顯示容器內液位實際高度

。

二、工作原理：

ZW-UWB系列防腐型玻璃板液位計是基于連通器原理設計的

，由玻璃板及液位計主體構成的液體通路是經接管用法蘭或錐管螺紋與被測容器連接構成連通器

，透過玻璃板觀察到的液面與容器內的液面相同即液位高度。液位計兩端的針型閥不僅起截止閥的作用

，其內部的鋼球具有逆止閥的功能

，當液位計發生意外破損泄漏時，鋼球可在介質壓力作用下自動關閉液體通道

，防止液體大量外流起到安全保護作用

。液位計改變零件的材料或增加一些附屬部件即可達到防腐、保溫

、防霜

、照明等功能。

三

、應用場合：

ZW-UWB系列防腐型玻璃板液位計生產工藝xj****

，測試設備齊全，產品結構簡單

，安裝

，維修方便，不堵塞

，不泄漏

，排污性能好

。該產品廣泛應用于石油，化工

，電力

，冶金，醫藥等領域

，可直接對各種高

，中，低壓密封容器或開口貯存罐內的液位進行觀測

。

四

、主要特點：

1、液位顯示清晰

，直觀

，可以實現汽紅液綠的雙色顯示效果；

、360°范圍內可任意調整可視方向（中

，低壓型）；

、產品多

，類型全，有透光式

，反射式，伴熱型

，防霜型

，無盲區型，雙色型

，防紫外線型

，寬液室型，照明型

，高溫型

，高壓型及高溫高壓型等可供選擇；

、密封結構合理

，無泄漏；

、上

，下閥門具有快速切斷保護裝置，安全可靠

；

、帶放空堵頭及排污閥

。

五、技術參數：

、壓力等級：2.5

，4.0，6.3

，10.0

，16.0，20.0

，25.0MPa

、操作溫度：-196℃~400℃

3、標準中心距：500

，800

，1100，1400

，1700mm（可根據用戶要求制作）

、標準可視范圍：255，550

，845

，1140，1435mm（可根據用戶要求制作）

、伴熱蒸汽壓力：≤0.6MPa

、伴熱夾套接口：1/2″NPT內螺紋

7、閥門自動封閉壓力：≤0.3MPa

、連接法蘭標準：HG20592~20635-97 DN20（法蘭標準

，口徑，壓力及密封面型式可根據用戶要求制作）

、螺紋連接接口：G3/4″外螺紋

六

、分類和使用范圍：

1、按工作原理可分為：透光式和反射式兩種類型,具體使用范圍如下：

、透光式玻璃板液位計主要用于觀測不透明的或有顏色液體的液位

；

b、反射式玻璃板液位計主要用于觀測無色

，透明的液體的液位

；

2、按操作溫度可分為：普通型和高溫型兩種類型,具體使用范圍如下：

、普通型玻璃板液位計主要用于壓力等級小于或等于PN6.4MPa,被測介質的操作溫度小于或等于250℃的場合

。

b、高溫型又可分為:高溫低壓型

，高溫中壓型和高溫高壓型

，具體使用范圍如下：

、高溫低壓型玻璃板液位計主要用于壓力等級小于或等于PN4.0MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合。

、高溫中壓型玻璃板液位計主要用于壓力等級小于或等于PN6.4MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合

。

3)、高溫高壓型玻璃板液位計主要用于壓力等級小于或等于PN25.0MPa,被測介質的操作溫度大于250℃且小于等于400℃的場合

。

、按壓力等級可分為：低壓型，中壓型和高壓型三種類型,具體使用范圍如下：

、低壓型玻璃板液位計主要用于壓力等級小于或等于PN4.0MPa,被測介質的操作溫度小于或等于250℃的場合

。

b、中壓型玻璃板液位計主要用于壓力等級小于或等于PN6.4MPa,被測介質的操作溫度小于或等于250℃的場合

。

、高壓型玻璃板液位計主要用于壓力等級小于或等于PN25.0MPa,被測介質的操作溫度小于或等于250℃的場合。

七

、玻璃板液位計與玻璃管液位計的區別：

液位計是一種常用的流量測量儀器

，在多個行業中都有一定的應用。液位計的種類是非常多的

，其中玻璃管液位計和玻璃板液位計都是常用的類型

，大家對于兩者之間的區別都了解過嗎？今天小編就來為大家具體介紹一下玻璃管液位計與玻璃板液位計的區別吧

，希望可以幫助到大家

。

1、玻璃管液位計：

玻璃管液位計根據使用要求可有各種形式

，要求不高的可以因陋就簡自制

，精密容器的液位可用較平直光滑和粗的玻璃管(使毛細現象減小)加上較精密的游標刻度尺來讀數。

在與容器連通的玻璃管中安有浮動磁鋼(又稱浮子)1

，在玻璃管外面上下端各裝以干簧繼電器2，如這樣

，當浮子接近千簧繼電器時

，繼電器產生開關動作，就可以對液位的上下限進行控制或報警

。

玻璃管液位計適用于較低壓力的

、敞口或密封容器液位的直接指示。

、玻璃板液位計：

它的結構為在厚實的鋼化玻璃板1上開以細槽

，下端用金屬管2與容器被測液體相連，上端用金屬管3與容器液面上空問相連

，與容器相連處裝有閥4

，以便操作

。

玻璃板液位計能耐較高的壓力(可達40公斤力/平方厘米)，能測多種介質的液位(如水

、弱堿

、氨液、各種油品

、丙銅

、苯、異丙醉等)

，如果要測從較大量程的液位

，如3-4米時，可以把好幾段玻璃板連接起米

，組成既有較大量程

，又耐較高壓力的玻璃板液位計。

八

、液位計的安裝

、使用與維護：

1、為了保證自動密超過計劃作用

，容器內的介質壓力不得小于0.2MPa,在打開上下閥時

，閥桿退出轉數不少于4轉(使鋼球封門時，不致于碰到閥桿的頂端)

。

、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢

，使液位顯示清晰

。

3、檢修裝配玻璃板在旋緊螺栓時

，要密切注意玻璃板受力不均而破碎

。因此，螺栓須嚴格按圖示1

、2

、3┈┈┈10、11

、12順序交叉地分多次夾緊玻璃板

。

九、使用注意事項：

對于玻璃板式液位計的保養

，有這么幾個要點是需要注意的

。

1、常操作使用的時候需留意液位計的外表是否有污漬或漏液

，如有污漬或殘留液體沒有及時清理的話

，容易對液位計本體產生腐蝕

，也會影響到液位測量數據的讀取。

、介質溫度比較高時

，保養的時候需要注意，在每次保養結束的時候切記不要閥門全開

，要慢慢的讓介質流入測量管

，防止測量管因溫差過大而導致破裂。

、當容器內存在壓力的時候

，切記不要超壓使用，一定要在規定范圍內運行使用

。

、在對測量管進行清洗的時候需注意使用適當?shù)那鍧崉瞄L桿毛刷上下清洗

，去除管內污垢

。

5、定期打開排污閥對玻璃板液位計的測量管內部積留的污漬進行排放

。

十

、選型編碼：

廠家代碼	型號說明
ZW-UWB	玻璃板液位計（中偉測控）
	1	透光式，一般用于無色透明的液體，光線較好的場合						基本類型
	2	透光式帶蒸汽夾套，用于粘稠、易凍的液體介質
	3	反射式，一秀般用于稍有色澤的液體，且光線較好的場合
	4	反射式帶蒸汽夾套，用于粘稠、易凍的液體介質
	5	防霜式，用于低溫場合
	6	照明式，用于光線較差的場合
		G	改進型，對ZW-UWB為法蘭連接					安裝形式
			A	碳鋼				主體材質
			B	1Cr18Ni9Ti或304SS
			C	316SS或316L
				1	300mm	4	1100mm	測量范圍
				2	500mm	5	1400mm
				3	800mm	6	1700mm

十一

、設計選用訂貨須知：

1、型號規格

；

2、測量范圍

；

、工作壓力、溫度

；

、材質

；

5、特殊要求協商

；

、是否配套供應容器上法蘭、螺栓

、螺母

、閥門及密封墊圈等配件。

售后服務承諾：

、我公司所售液位計系列產品在十二個月以內出現質量問題的

，負責免費維修。

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。

、質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

4、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
