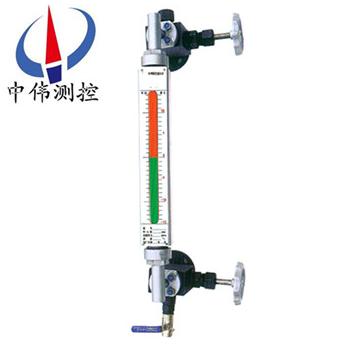

高壓型石英管液位計

高壓型石英管液位計主要由筒液位計閥門上閥門

、管道

、下水道、閥門石英幾個要素,利用自然光在液體

、受到威脅

，通過紅色、綠色

，一項,以便在紅色綠

、蒸氣階段,因為根據他們的希望、指示、明確

、形成鮮明對照檢查

、

Description：

一、產品概述：

ZW-UGS系列高壓型石英管液位計是利用光學原理直接顯示液面位置的一次性儀表

，可廣泛用于高

、中鍋爐汽包和貯存器上。這種水位表

，在水汽共存時，水相呈綠色

，汽相呈紅色

，水位界線十分明顯便于觀察；當滿水時

，整個管柱呈綠色

，汽滿時，整個管柱紅色

，******克服了一般水位表滿水或滿汽時無法分辨

，以致造成嚴重事故的缺點。同時

，該表還具結構簡單

、維修方便、安全可靠等優點

。

二

、工作原理：

ZW-UGS系列高壓型石英管液位計由上閥、下閥

、表體

、排污閥、平衡管及燈罩等組成

。閥和下閥除手動全開與全閉外

，由于閥體的內部各有保險閥座與保險鋼珠一枚，當石英管意外損壞時

，保險鋼珠在高壓的汽水沖擊下

，高速頂向保險閥座，自動關閉表體的上下通道

，直至動手關閉上

、下閥為止。保險鋼珠的復位

，是通過平衡管取得壓力平衡

，靠保險鋼珠的自重而取得的，因此，不會出現假水位等不良現象

。同時

，這種水位表除備有專門防護罩外，水位表表體本身就是一個******的防護罩

，故時分安全可靠

。

三、應用場合：

ZW-UGS系列高壓型石英管液位計是采用國內外高科技研制而成

，是普通玻璃板液位計更新?lián)Q代產品

，它廣泛應用于石油、化工

、電力

、冶金等行業各種透明液體容器和鍋爐上，如：水

、汽油

、液化氣、液氨

、丙安

、丙烷、丙烯

、芳烴

、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量

。

四

、主要特點：

1、液

、氣相顯示清晰

、無盲區、密封性能好

；

、耐高溫耐高壓；

、防粘稠

、重量輕、奉命長

、無泄漏

；

4、結構簡單

、安裝維護方便

、耐腐蝕

、無需電源、防爆

。

五

、技術參數：

1、特制的99.99%SiO2透明石英管

，其變形點1077℃

，軟化點1730℃。

、搞壓強度1170Kg/cm3

，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫

、高壓和優良的機械特性

。

3、工作壓力：1.6

、2.5、4.0

、6.4

、10.0MPa

4、工作溫度：<520℃

、測量范圍L：測量范圍由中心距而制定：300

、500、800

、1100

、1400、1700

、2000mm

，特殊規格請注明尺寸。

、伴熱蒸汽夾套：工作壓力0.6MPa

，接管尺寸G1/2″外螺紋。

、接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準

。法蘭通徑DN20、DN25

，如用戶需采用其他標準（如GB

、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg

。

六

、運傳（變送）裝置技術參數：

、遠傳裝置量程：0-15000mm:在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時

，遠傳部分可以串聯使用多臺同一型號的浮子液位計時

，遠傳部分可以串聯使用，但用戾在訂貨時須注明

。

、精度：±10mm

3、回差：±10mm

、輸出信號：4-20m A.DC

、遠傳距離：3Km,敷設電纜電容、電感值不超過0.04UF

、2mH

、電源電壓：24V .DC 、220V. AC50Hz(浮子液位計配帶24V直流穩壓電源）

、環境溫度：-40～+60℃

、環境振動：頻率≤25Hz振幅≤0.05mm

9、負載阻抗：250Ω

、防爆軟管接口：M20*1.5內螺紋

、功耗：＜1.0W

12、防爆型式及防爆標志：經化工部電氣儀表防爆質量監檢驗中心檢驗合格

。

七

、報警器技術參數：

1、供電電源電壓：220V

、AC

，50Hz

2、輸出信號：二常開

，二常閉開關信號

、開關觸點容量：220V，2A

、工作壽命：＞10的5次方次

、報警精度：±5mm

6、環境溫度：-40～+60℃

、環境振動：頻率≤25Hz振幅≤0.5 mm

、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT4.防爆證號：CE991009

、報警開關防爆軟管接口：M20*1 .5 內螺紋

。

八、分類和適用范圍：

、通用無盲區雙色石英管液位計：

主要由帶法蘭防爆角閥

、柔性管

、表體、異形石英管

、濾色板

、排污閥等組成。其特點是應用廣泛

、美觀大方

、安裝方便、經久耐用

。

適用于多種工況

，對碳鋼或304、1C18Ni9Ti

、316L腐蝕許可的介質均可選用

。如水、液化氣

、油品等烴類

、鹽堿溶液、稀酸等多種有機無機介質

。

、浮子三色石英管液位計：特殊制造的小浮子在石英管里浮在的液-液界面上,同時還可以汽紅液綠指示液位。適用于低粘度介質

，如液化氣-水、輕油-水及化工溶劑

。液-液介質比重差大于0.2g/cm

。

3、無浮子三色石英管界位計：特殊制造的石英管能利用水和油折射率的細小差別

，分別以紅色和綠色指示油和水

。適用于汽油、煤油

、柴油-水的界面指示

。

4、PP防腐雙色石英管液位計：主要由帶法蘭PP防爆角閥

、表體

、雙色石英管、濾色板等組成

。其特點是不采用碳鋼

，有較高的強度、重量輕

、美觀耐用

、防腐蝕性能較強

。溫度壓力不高且對PP腐蝕許可的介質均可選用，如電廠高濃度的鹽酸等多種腐蝕性介質

。

、襯氟塑料防腐雙色石英管液位計：主要由特制襯氟塑料三通、表體

、雙色石英管

、濾色板等組成。其特點是不采用碳鋼

，不僅具有有很高的強度

，而且由于介質全被氟塑料隔離，防腐蝕性能zui強

，外表美觀

。適用于幾乎所有強腐蝕性介質。

、儲罐專用寬視面雙色石英管液位計（大中心距）：

由于受石英管長度的限制

，一般石英管液位計不可能做得很長，因此測儲罐液位時往往用一個連通管做成樹枝狀

，重量大而且觀測不便

。本產品用數段液位計巧妙連接而成。結構緊湊

、重量輕

、視面寬、顯示清晰

。在測低密度介質時

，經特殊設計后決不會產生汽化現象。不足之處是兩段中間有約40mm盲區

，但由于是雙色顯示

，該盲區影響甚小。適用于儲罐中包括液化氣等低密度介質在內的多種介質

。

九

、液位計的運輸、貯存

、安裝

、使用和維護：

1、包裝后的水位計可用常規的運輸工具運輸

，但應避免劇烈振動和雨雪直接侵蝕

。

2、水位計應放在溫度0~40℃

，相對濕度不大于80%的干燥通風室內

，室外空氣不應含腐蝕儀表的質

。

3、水位計須***垂直安裝

，其垂直偏差度應小于3°

。

4、水位計與容器之間應裝有截止閥

，以便清洗和檢修時與介質隔離

。

5、根據介質情況

，應定期對本體管進行清洗

，清除管內的雜物。

十

、使用及更換事項：

、石英管主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示

。在運輸

、存放、拿取

、擺放時都需要注意不要使用大力高擊石英管

，不要用尖銳或是磨砂類的粗糙物品接觸石英管，保持液位計的管身平滑

、透明

、可見度高。

、石英管的安裝非常簡單

，它包括了上閥門、下閥門

、排污閥門和主要顯色的讀數石英管，在安裝時

，只需要將上下閥門處的法蘭端口分別對應鍋爐的相應端口

，裝上，擰緊就可以完成安裝

。

、在使用時，首次啟用液位計

，需要先打開排污閥門

，使管內液體會通過閥門直接排出，再打開半圈上閥門

，使石英管壁進行幾分鐘的預熱

，尤其是在寒冷溫度的環境中

，預熱時間一定要足夠，同時在進行預熱操作時

，操作人員應當位于液位計側面

，以防止意外情況的發生。

、預熱之后

，關閉排污閥門，此時可以打開下閥門

，將上下閥門都開到正常運行的程度

，使液位計進入正常工作狀態。

、如果有需要在鍋爐運行狀態下進行液位計的更換

，則需要注意打開鍋爐上的截止閥門，截止了兩邊的互通之后

，再關閉液位計的上下閥門

，打開排污閥門，然后進行相應的更換

。

十一

、用途及使用場合：

產品名稱	型號	用途及使用場合
普通型	UGS-A	液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質 。
直通型	UGS-B	兩端采用三通法蘭連接，無安全裝置。由于口徑20mm ，可測量較粘稠介質的液位
無盲區直通型	UGS-C	兩端采用三通法蘭連接，無安全裝置。由于口徑20mm ，可測量較粘稠介質的液位，測量范圍與顯示高度同等
彩色液位計	UGS-A 、B 、C-1	測量透明無色液體液位，界面且光線較好場合
蒸汽夾套型	UGS-A 、B 、C-2	附有蒸汽伴熱夾套，用于天氣寒冷場合
防霜型	UGS-A、B 、C-3	附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜
照明型	UGS-A 、B 、C-4	測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置

十二、選型編碼：

ZW-UGS	A	石英管液位計（中偉測控）						閥門帶安全裝置	結構形式
	B							帶排污閥無安全裝置
	C							無盲區
		1						普通型	附加裝置
		2						帶蒸汽夾套型
		3						帶防霜裝置型
		4						帶照明裝置型
			S					測量液位（雙色）	測量特性
			J					測量界面（三色）
				A				法蘭連接DN20 ，25	連接形式
				G				螺紋連接G3/4″
					1			1.6	公稱壓力（MPa）
					2			2.5
					3			4.0
					4			6.4
					5			10.0
						C		碳鋼	接液材質
						F		不銹鋼（304 、316L）
							03	300	測量范圍
							05	500
							08	800
							11	1100
							14	1400
							17	1700
							20	2000
							X	------

十三、設計選型及訂貨須知：

、型號規格

；ZW-UGS系列石英管液位計；

、介質名稱：介質密度

；

3、測量范圍：也可稱為公稱長度

，也就是兩個法蘭的中心距離

；

4、工作壓力：承受壓力

；

、工作溫度：測量液體的溫度；

、材質要求：接液材質

；

7、是否配套供應法蘭

、螺栓

、螺母、閥門

、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，使用的法蘭是DN20或DN25；

、特殊要求：請在訂貨前詳細注, 明

，如是否要帶遠傳、保溫夾套等等

。

售后服務承諾：

、我公司所售液位計系列產品在十二個月以內出現質量問題的

，負責免費維修。

、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換。

、質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

4、質保期后產品出現質量問題

，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
