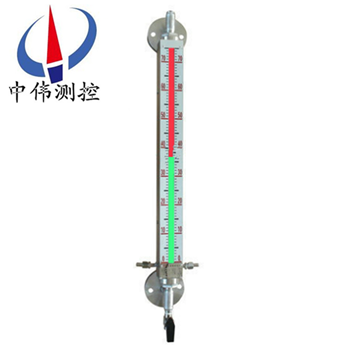

防霜型石英管液位計

。

十一、用途及使用場合：

產品名稱	型號	用途及使用場合
普通型	UGS-A	液位計兩端為閥門，閥門帶安全裝置 。當石英管意外破損時 ，能防止容器內介質外流 ，由于閥門通道比較小，所以是適合測量低粘度介質 。
直通型	UGS-B	兩端采用三通法蘭連接，無安全裝置 。由于口徑20mm ，可測量較粘稠介質的液位
無盲區直通型	UGS-C	兩端采用三通法蘭連接，無安全裝置 。由于口徑20mm，可測量較粘稠介質的液位 ，測量范圍與顯示高度同等
彩色液位計	UGS-A 、B、C-1	測量透明無色液體液位 ，界面且光線較好場合
蒸汽夾套型	UGS-A 、B、C-2	附有蒸汽伴熱夾套 ，用于天氣寒冷場合
防霜型	UGS-A、B 、C-3	附加防霜裝置 ，使用于低溫介質 ，避免低溫介質造成外表凝霜
照明型	UGS-A 、B 、C-4	測量有色液體液位 、界面且光線較弱，夜間監測場合 ，附有照明裝置

十二、選型編碼：

ZW-UGS	A	石英管液位計（中偉測控）						閥門帶安全裝置	結構形式
	B							帶排污閥無安全裝置
	C							無盲區
		1						普通型	附加裝置
		2						帶蒸汽夾套型
		3						帶防霜裝置型
		4						帶照明裝置型
			S					測量液位（雙色）	測量特性
			J					測量界面（三色）
				A				法蘭連接DN20 ，25	連接形式
				G				螺紋連接G3/4″
					1			1.6	公稱壓力 （MPa）
					2			2.5
					3			4.0
					4			6.4
					5			10.0
						C		碳鋼	接液材質
						F		不銹鋼（304 、316L）
							03	300	測量范圍 （mm）
							05	500
							08	800
							11	1100
							14	1400
							17	1700
							20	2000
							X	------

十三

、設計選型及訂貨須知：

1、型號規格

；ZW-UGS系列石英管液位計；

2

、介質名稱：介質密度；

3

、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；

4

、工作壓力：承受壓力；

5

、工作溫度：測量液體的高低溫度；

6、材質要求：接液材質

；

7、是否配套供應法蘭

、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑

，使用的法蘭是DN20或DN25；

9

、特殊要求：請在訂貨前詳細注, 明，如是否要帶遠傳、保溫夾套等等。

售后服務承諾：

1

、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3

、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4

、質保期后產品出現質量問題
