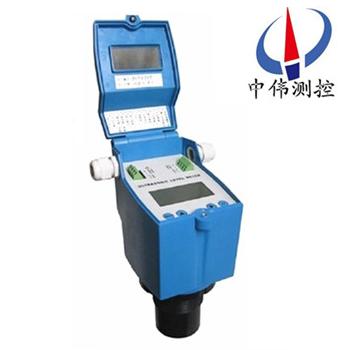

一體式超聲波液位計

一體式超聲波液位計引用國外xj****技術的科技成果

，具有設計合理、性能優良

、安裝方便的特點

。電子模塊部分的微處理單元強大的分析能力，可以優化正確的回波

，并將錯誤或虛假的回波加以排除

，從而可以得出準確的數值。

Description：

一

、產品概述：

ZWS-200KL系列一體式超聲波液位計是由微處理器控制的數字物位儀表

。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收

，轉換成電信號

。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量

，被測介質幾乎不受限制

，可廣泛用于各種液體和固體物料高度的測量。

二

、工作原理：

ZWS-200KL系列一體式超聲波液位計的工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.探頭部分發射出超聲波

，然后被液面反射，探頭部分再接收

，探頭到液（物）面的距離和超聲波經過的時間成比例：

hb = ct2 即

距離 [m] = 時間×聲速/2 [m]

聲速的溫度補償公式:

環境聲速= 331.5 + 0.6×溫度

三

、應用場合：

ZWS-200KL系列一體式超聲波液位計適用于石油化工、冶金

、電力

、制藥、供排水

、環保等系統和行業的各種介質的液位測量

。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便

。4～20mA

、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選

。

、水及污水處理：泵房、集水井

、生化反應池

、沉淀池等

；

2、電力礦山：灰漿池

、煤漿池

、水處理等。

四

、主要特點：

、具有抗干擾性強?div id="d48novz" class="flower left">

？扇我庠O(shè)置上下限節點及在線輸出調節

，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出

，方便的與相關設施接口

。

2、采用聚丙烯防水外殼

。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物

、不論酸

、堿

、鹽溶液

、除強氧化性物料外，幾乎都對其無破壞作用

，對幾乎所有溶劑在室溫下均不溶解

，一般烷、烴

、醇

、酚、醛

、酮類等介質上均可使用

。

3、重量輕

，不結垢

，不污染介質。

、無毒性

。可用于食品工業設備安裝

，維修極為方便

。

五、現場條件：

、環境溫度： -10 ~ +60℃（低溫情況需特殊說明）

；

2、表殼保護等級：IP65 適用于戶外安裝

；

、適用測量的介質：適用于大部分液體及粉狀顆粒狀固體，弱酸

，弱堿

，強堿，低于40%的強酸

。若在強酸應用場合

，請與我司，應使用防腐探頭

；

、容器壓力：0.7~3 bar。

、在下面的任何一種情況

，要注意：

① 有泡沫的液體、固體

；

② 周圍有強電壓

，強電流，強電磁干擾

，盡量避免高電壓

，高電流及強電磁干擾；

③ 大風和太陽直曬

；

④ 強震動

。

六、技術參數：

、工作電壓：DC12V/300mA ±10%（默認）

，可選DC24V；

、檢測量程：1

，2，3

，5

，6，8

，10

，15，20，30

，50

；

3、顯示分辨率：d = 1mm/1cm 標定時設置

；

、顯示：四位八段 0.39英寸LED數碼管或LCD多信息顯示屏；

、限值：2-4組限值TTL控制電平或NPN集電極開路輸出

，可直接驅動固態繼電器；

、數據輸出：基本型4～20mA模擬量輸出

，另可選購0～5V、1～5V或串口數據輸出方式

；

、鍵盤：三位防水輕觸鍵，可設定上下限

，TTL控制電平輸出模式（選購）

；

8、工作頻率：20～300KHZ （因型號而不同）

；

、工作溫度：0～50℃、－10～60℃

、－30～80℃可選

；存儲溫度：- 40℃～85℃；

、偵測方式：連續1～100HZ（因量程及工況而不同

，默認1HZ）；

、外形尺寸：120×120×180（因型號而不同）

，4～20mA模擬量輸出。

七

、容器安裝條件：

、密閉容器：

a、對于8m以下量程

，容器上要有DN65以上的法蘭口

，對法蘭下的接管長度無需要求。

、對于10m

、12m量程

，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm

。

、對于15m量程，容器上要有DN150以上的法蘭口

，對法蘭下的接管長度小于150mm

。

、對于20m

、30m、40m量程

，容器上要有DN200以上的法蘭口

，對法蘭下的接管長度小于200mm。

、開口容器：

、對于8m以下量程，容器上要有直徑65mm以上安裝口

。

、對于10m、12m量程

，容器上要有直徑80mm以上安裝口

，安裝口的厚度小于150mm。

、對于15m量程

，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm

。

、對于20m、30m

、40m量程

，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm

。

、開放式池子：要求有安裝支架。

八

、接線形式的選擇：

、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可

，為標準的變送器形式

。

、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離

，各使用兩條線

，當它們負端共地相連時，通常使用三條線即可

。其優勢是發射功率較大

。

3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離

，使用兩條線

，其優勢是發射功率較大，同時提供高

、低位繼電器輸出

，增加了新功能。

、測量量程：

、根據實際量程選擇相應型號的超聲波物位計。

、若被測液體波動劇烈

，請選擇量程大一級別的型號。

、固體料位測量的有效量程為液位量程的1/2至2/3

。

5、供電形式：

DC24V供電：

、提供給兩線制系列的供電電流能力應不小于30mA

。

b、提供給三線制系列的供電電流能力應不小于60mA

。

、提供給四線制系列的供電電流能力應不小于80mA。

AC220V供電：

只能選擇四線制系列的產品

，供電電流能力應不小于50mA

。

九、安裝注意事項：

安裝時

，并注意以下幾點：

、傳感器和高液位之間距離應大于盲區（空距等于高物位+盲區）同時要保證傳感器軸線應垂直于被測液面。

、盲區及傳感器到測量液小距離

，在這一區間儀表無法正常工作，一般取值（量程＜20m）設30cm～60cm之間

，（量程＞20m）設60～100cm之間

。

、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源

。

、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離

。測量固體料位時傳感器應避開下料口

。

5、在測量范圍內不要有容易引起干擾信號的障礙物

，如人梯

、橫梁、檢修通道等

。

、測量固體物料時

，必要時可采用萬相轉換連接器

，通過它來調節傳感器的測量角度，使傳感器z大程度地接收回波信號

，并找到理想點

，實現對料位的準確測量。

十

、參數對照表：

型號	ZWS-200K系列超聲波液位計（中偉測控）
圖片
量程	液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m
盲區	0~15m：0.6m ；0~20m：0.8m；0~30m：1.2m ；0~40m：1.5m
精度(空氣中)	量程的0．2％
電流輸出	4~20mA
輸出分辨率	實際量程的0．03％
輸出負載	0~500Ω
開關量輸出	高位、低位繼電器常開
繼電器規格	AC250V 5A／DC30V
顯示分辨率	lcm
顯示方式	4位LCD液晶(字高15cm) 或6位LED數碼管
輸入電源	DC24V(±10％)80mA或AC220V 50mA
溫度補償	全范圍自動
介質溫度	-45℃~+85℃
壓力范圍	±0．1MPa
聲波束角	5°(3db)
檢測周期	1秒
參數設置	3位有感按鍵
電纜裝置	PGl3.5密封套
外殼材質	ABS
傳感器材質	PVC
防護等級	IP67
安裝方式	螺紋(法蘭)或固定孔(支架)
安裝要求	探頭發射面應伸出容器安裝口

十一、選型編碼：

ZWS-200K	代碼說明（中偉測控）
形式	L1	一體式兩線制
	L3	一體式三線制
	L4	一體式四線制
	FB	分體式四線制精簡型
	F1	分體式四線制標準型
量程		4	L=4m
		6	L=6m
		8	L=8m
		10	L=10m
		12	L=12m
		15	L=15m
		20	L=20m
		30	L=30m
		40	L=40m
		客戶指定	L=…m
電源電壓			D	DC24V LCD液晶顯示
			E	DC24V LED數碼管顯示
			A	AC220V LCD液晶顯示
探頭加長				**mm

注：若被測液體波動劇烈

，請選擇大一級別的型號

，固體料位測量的有效量程是液位的1/2至2/3。

說明：

、兩線制系列無12米

、40米量程型號。

、三線制系列無10米

、40米量程型號。

、四線制系列和分體式標準型無10米量程型號

。

4、分體式精簡型無12米

、40米量程型號

。

、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示

。

十二

、設計選用及訂貨須知事項：

1、被測量的介質類型

。

、介質的溫度，壓力

。

、介質的腐蝕性，如果是放在罐子內的

，需要知道罐子的材質

，有沒有防腐的襯里。

、是否需要防爆

、防腐。

、測量范圍是幾米

。

6、連接方式：法蘭連接

、螺紋連接

。

7、工作環境：例如敞口的池子

、有蓋板的池子

、臥罐、立罐

、球罐

，罐子是否同大氣壓等。

、工作電壓：24VDC

。

9、輸出信號：4～20mA電流

。

售后服務承諾：

、我公司所售中偉超聲波系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

、質保期內如用戶使用不當

，造成產品損壞，我公司負責維修

，收取損壞部件成本費

。

4、如用

、質保期后產品出現質量問題

，我公司負責維修，收取損壞部件成本費

。

、戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場

。
