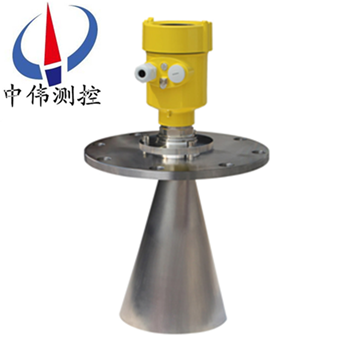

喇叭口雷達液位計

喇叭口雷達液位計是采用雷達技術的應用，來成功實現液位勘測功能的一種新式的液位儀表

，是一種非接觸式的液位計

?div id="jpandex" class="focus-wrap mb20 cf">？梢杂脕砜睖y各種液體媒介，不會遭受液體媒介本身的疏密程度

、液體濃度

、溫度等物理因素的影響，能夠

Description：

一

、產品概述：

ZWRD804系列喇叭口雷達液位計采用的是xj****的無接觸式變送器

，其測量精度要比一般的液位計高出很多，所以它可以應用到一些特殊的行業中

。另外

，它的設計采用的是二進制，天線體積也比較小

，因此安裝起來也很方便

。如果應用這種雷達液位計來測量的話，那么其測量的范圍是很遠的

，大概可以測量24米左右

，這樣就可以解決液體和泥漿的測量要求。顯示模塊多樣化也是喇叭口雷達液位計的特點之一

，因此

，使用起來很方便，觀察也更加直接

。

二

、工作原理：

ZWRD804系列喇叭口雷達液位計是基于時間行程原理的測量儀表，發射能量很低的極短的微波脈沖通過天線系統發射并接收

。雷達波以光速運行

。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導

，當脈沖遇到物料表面時反射回來被儀表內的接收器接收

，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量

。即使工況情況比較復雜，存在虛假回波

，采用新的微處理技術和調試軟件也可以準確的分析出物位的回波

。

輸入

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理

，識別出微脈沖在物料表面所產生的回波

。正確的回波信號識別由智能軟件完成，精度可達到毫米級

。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知

，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點）

，滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境

。對應于4－20mA輸出

。

三、應用場合：

ZWRD804系列喇叭口雷達液位計適用于高溫（350℃）

、高壓

、真空、蒸汽

、高粉塵及揮發性氣體等惡劣環境

。可對不同料位進行連續測量

。該儀器主要技術指標達到或優于國內外******產品,且安裝調試簡便

，可以單臺使用，也可組網使用

，可廣泛應用于冶金

、建材、能源

、石化

、水利、糧食等行業

。

四

、主要特點：

1、無盲區

，高精度

；

2、兩線制技術

，是差壓儀表

、磁致伸縮、射頻導納

、磁翻板儀表的優良替代產品

；

3、不受壓力變化

、真空

、溫度變化、惰性氣體

、煙塵

、蒸汽等環境影響；

、安裝簡便

，牢固耐用

，免維護；

、輸出信號為4mA～20mA/HART協議

，標定簡便、通過數字液晶顯示輕松實現現場標定操作

，通過軟件實現簡單的組態設定和編程

；

6、測量靈敏

，刷新速度快

；

7、適用于高溫工況

，高達200℃過程溫度

，當采用高溫延長天線時可達350℃。

五

、技術參數：

、工作頻率：6.8GHz；

、測量范圍：纜式：0-35m桿式

、同軸式：0-6m；

、重復性：±3mm

；

4、分辨率：1mm

；

、采樣：回波采樣54次/s；

、響應速度：>0.2S（根據具體使用情況而定）

；

7、精度：<0.1%

；

、輸出電流信號：4-20mA；

、通訊接口：HART通訊協議

；

10、過程連接：G1-1/2

，G3/4法蘭:DN50，DN80

，DN100

，DN150

；

11、過程壓力：-1～60bar

；

、電源：24VDC（±10%）紋波電壓：1Vpp；

、耗電量：max22.5mA

；

14、環境條件：溫度：-40℃～+250℃

；

、外殼防護等級：IP68；

、防爆等級：EXiaIICT6

；

17、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜

；

、電纜入口：M20×1.5（電纜直徑5～9mm）。

六

、日常檢查維護：

、日常檢查維護主要是查看電源電壓和輸出電流是否正常。通電后

，大約需要30~60min儀表才能正常工作

。如果投運后儀表沒有輸出，則應檢查電源是否真正接上

，并檢查保險絲是否燒壞

。

2、使用時是和設備連成一體的

，整個系統雷達液位計是密封的

，所以平時還應檢查各部件連接處的密封情況是否良好。

、雷達頭內部的使用溫度為65℃

。一般使用情況下不會超過這個溫度，但若被測介質的溫度很高

，則雷達頭內部的溫度有可能超過65℃

。這時

，可以用少量的風

，經此φ6X1紫銅管自雨水帽吹入雷達頭，以將內部的溫度降下來

，******不要用水或其他液體進行機械冷卻

。

、易揮發的有機物會在雷達液位計的喇叭口或天線上結晶

，要按期檢查和清理。

七

、調試方法：

、可以通過三種方式調試：

1、通過顯示調整模塊PM

；

、通過調試軟件SOFT；

、通過HART手持編程器

。

B、通過SOFT軟件調試：

無論那種信號輸出

，4-20mA/HART

，雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試

，需要一個儀表CONNECTCAT驅動器

。

使用軟件調試的時候，給雷達儀表加電24VDC

，同時在連接HART適配器前端加一個250歐姆的電阻

。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻

，HART適配器可以和4…20mA線并聯

。

八、測量注意事項：

、測量范圍從波束觸及罐低的那一點開始計算

，但在特殊情況下，若罐低為凹型或錐形

，當物位低于此點時無法進行測量

。

2、若介質為低介電常數當其處于低液位時

，罐低可見

，此時為保證測量精度，建議將零點定在低高度為C 的位置

。

、理論上測量達到天線******的位置是可能的，但是考慮到腐蝕及粘附的影響

，測量范圍的終值應距離天線的******至少100mm

。

4、對于過溢保護，可定義一段安全距離附加在盲區上

。

、測量范圍與天線有關

。

、隨濃度不同，泡沫既可以吸收微波

，又可以將其反射

，但在一定的條件下是可以進行測量的。

、測量范圍超出的動作當測量范圍超出時

，儀表輸出為22mA電流。

九

、使用注意事項：

、本儀表在室外使用，安裝遮陽篷或者保護箱

，以免時間長了

，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用

，需要加裝防腐外套

，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用

，或者在海邊

、海上使用，需要選用防腐型的

。

、電線、電纜保護管

，要注意密封防止積水

，防止被老鼠等嚙齒類動物撕咬。

、儀表雖然自身帶有防雷器件

，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置

。

、儀表在特別炎熱、寒冷的地方使用

，即周圍環境溫度有可能超出儀表的工作要求時

，建議在液位儀周圍加設防高、低溫裝置。

、雷達要和被測的液面垂直

，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。

、如果在＜－20℃或＞＋60℃的溫度下使用

，請事先本公司的技術服務部門。

、使用環境有粉塵

、蒸汽、霧氣

，液面有泡沫

、漂浮物，液體有攪拌

，波浪等情況請事先本公司技術服務部門

，需要區別對待。

十

、參數對照表：

產品類別	ZWRD804	ZWRD805	ZWRD806

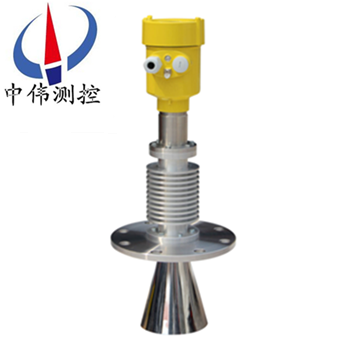

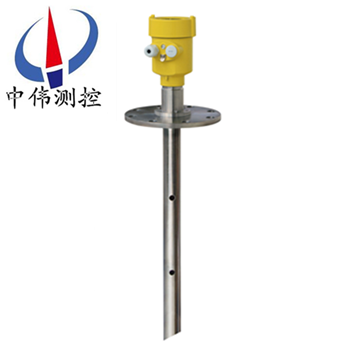

產品圖片
應用范圍	過程條件簡單，顆粒料、塊料比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	低介電常數或帶攪拌液體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	高溫環境測量固體顆比如：原油、輕油儲罐原煤、粉煤倉位揮發性液體儲罐焦碳料位漿料儲罐固體顆粒
測量范圍	30米	20米可選	30米
過程連接	萬向法蘭	法蘭	法蘭
過程溫度	-40-250℃	-40-250℃	-40-250℃
過程壓力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重復 性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
頻率范圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號輸出	4…20mA/HART（兩線）	4…20mA/HART兩線）	4…20mA/HART（兩線）

十一、選型編碼：

ZWRD804	P	標準型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	PP/-40~80℃							天線材料/工作溫度
		B	PTFE/-40~230℃
			1	DN50 P1.6						法蘭規格
			2	DN80 PN1.6
			3	DN100 PN1.6
			4	DN150 PN1.6
				1	碳鋼法蘭					法蘭形式
				2	不銹鋼法蘭
				3	PP翻邊法蘭
				4	PTFE翻邊法蘭
					1	無				容器接管長度
					2	50mm
					3	100mm
					4	150mm
					5	200mm
					6	按用戶要求
							Y	帶		編程器
							N	不帶
								1	兩線制DC24V 4~20mA/HART	接線方式
								2	三線制DC24V 4~20mA
ZWRD804										備注
