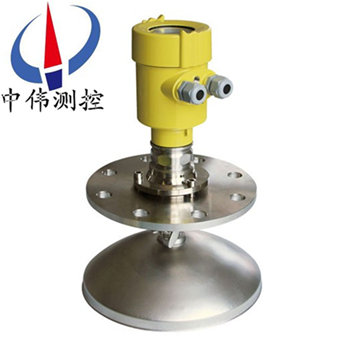

大鍋型雷達液位計

大鍋型雷達液位計是128G超高頻雷達式物位測量?jī)x表

，測量距離可達70米

。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理

，可以用于存儲罐

、中間緩沖罐或過程容器以及各種料倉的物位測

Description：

一、產品概述：

ZWRD904系列大鍋型雷達液位計是128GHz雷達物位測量產品

。采用了xj****的微處理器

，******的嵌入式操作系統。高頻雷達發射波長短

，能量集中穿透能力強

。能輕松穿透泡沫、水汽及粉塵的干擾

。再經過優化的回波處理技術

、虛假回波處理技術、軟件數字處理技術

，計算出真實的物位

。天線型式及過程連接多樣

，可適用各種工況及應用方案，對于溫度

、壓力以及小介電常數方面更有******的應用方案

。同時集成HART通信技術，模塊化的數字顯示模塊

。使產品在應用時

，調試方案多樣，調試簡單

。

二

、工作原理：

ZWRD904系列大鍋型雷達液位計是基于時間行程原理的測量?jī)x表，發射能量很低的極短的微波脈沖通過天線系統發射并接收

。雷達波以光速運行

。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導

，當脈沖遇到物料表面時反射回來被儀表內的接收器接收

，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量

。即使工況情況比較復雜

，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波

。

輸入

天線接收反射的微波脈沖并將其傳輸給電子線路

，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波

。正確的回波信號識別由智能軟件完成

，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知

，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點）

，滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境

。對應于4－20mA輸出

。

三、應用場合：

ZWRD904系列大鍋型雷達液位計適用于對液體

、漿料及顆粒料的物位進行非接觸式連續測量

，和溫度、壓力變化大

，有惰性氣體及揮發存在的場合

。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作

。波束能量較低

，可安裝于各種金屬

、非金屬容器或管道內，對人體及環境均無損害

。

四

、應用介質：

電廠：煤堆、原煤倉

、燃料倉

、蓄水池、廢氣凈化罐

、倉泵

、灰?guī)臁⒂拖涞龋?/span>

油田：原油或成品油儲罐

、三相分離器

、沉降罐、污水罐及油水界面

、鉆探泥漿罐等

；

化工：原油蒸餾塔

、原料和中間料倉

、反應罐、氨水罐

、固體料倉

、分離器等；

冶金：礦石料倉

、礦石粉碎機

、原料倉、輔料倉

、高爐

、氧化鋁粉倉、電解池緩沖罐等

；

水泥：石料倉

、生料倉、水泥倉

、煤粉倉

、爐渣存儲倉等；

水處理：蓄水池

、污水池

、水處理罐、沉淀池

、深井

、飲用水網絡等

；

造紙：原料倉、儲料塔

、干燥鼓

、化學物料存儲倉等；

其他：采石場

、食品

、制藥、環保

、造船等行業等

。

五、主要特點：

、波束角小

，能量集中，對于雷達安裝位置有了更大的靈活性

。具有更強抗干擾能力

，很大程度上提高了測量精度和穩定性。

、天線尺寸小

，便于雷達現場安裝，同時對于小罐體和特殊罐體的測量有了更好的適應性

。

、測量盲區小，z大限度的增加了雷達的測量范圍

。

、波長更短，對于粉料

、顆粒等物料的測量效果更佳

。

5、發射脈沖信號

，雷達物位計發射功率極低

，可安裝于各種金屬、非金屬容器內

，對人體及環境均無傷害

。

六、技術參數：

、應用：固體存儲容器

、過程容器或強粉塵易結晶、結露場合

；

、測量范圍：70m

；

3、測量精度：±15mm

；

、過程溫度：（-40～80）℃ （-40～130）℃ （-60～250）℃ （-60～400）℃；

、頻率：126GHz

；

6、信號輸出：（4～20mA ）

、HART

、Modbus；

、電源：兩線制24V

、四線制24V/220V；

、現場顯示：標配

；

9、外殼：選配

；

、過程連接：螺紋/法蘭；

、天線：喇叭（316L不銹鋼）

。

七、調試方法：

、可以通過三種方式調試：

1、通過顯示調整模塊PM

；

、通過調試軟件SOFT；

、通過HART手持編程器

。

B、通過SOFT軟件調試：

無論那種信號輸出

，4-20mA/HART

，雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試

，需要一個儀表CONNECTCAT驅動器

。

使用軟件調試的時候，給雷達儀表加電24VDC

，同時在連接HART適配器前端加一個250歐姆的電阻

。如果一體式HART電阻（內部電阻250歐姆）的供電儀表

，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯

。

八

、日常檢查維護：

1、日常檢查維護主要是查看電源電壓和輸出電流是否正常

。通電后

，大約需要30~60min儀表才能正常工作。如果投運后儀表沒有輸出

，則應檢查電源是否真正接上

，并檢查保險絲是否燒壞。

、使用時是和設備連成一體的

，整個系統雷達液位計是密封的，所以平時還應檢查各部件連接處的密封情況是否良好

。

、雷達頭內部的使用溫度為65℃

。一般使用情況下不會超過這個溫度

，但若被測介質的溫度很高，則雷達頭內部的溫度有可能超過65℃

。這時

，可以用少量的風

，經此φ6X1紫銅管自雨水帽吹入雷達頭，以將內部的溫度降下來

，******不要用水或其他液體進行機械冷卻

。

4、易揮發的有機物會在雷達液位計的喇叭口或天線上結晶

，要按期檢查和清理

。

九、使用要求：

、本儀表在室外使用

，安裝遮陽篷或者保護箱，以免時間長了

，液晶屏受陽光照射而老化

。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套

，并且擰緊儀表的外表殼和進出線端子

。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用

，需要選用防腐型的

。

2、電線

、電纜保護管

，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬

。

、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時

，建議在儀表的進出線端另外安裝專用的防雷裝置

。

4、儀表在特別炎熱

、寒冷的地方使用

，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高

、低溫裝置

。

5、雷達要和被測的液面垂直

，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物

。

6、如果在＜－20℃或＞＋60℃的溫度下使用

，請事先本公司的技術服務部門

。

7、使用環境有粉塵

、蒸汽

、霧氣，液面有泡沫

、漂浮物

，液體有攪拌，波浪等情況請事先本公司技術服務部門

，需要區別對待。

十

、注意事項：

、本儀表在室外使用，安裝遮陽篷或者保護箱

，以免時間長了

，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套

，并且擰緊儀表的外表殼和進出線端子

。在有腐蝕性氣體或液體的場合使用，或者在海邊

、海上使用

，需要選用防腐型的。

、電線

、電纜保護管，要注意密封防止積水

，防止被老鼠等嚙齒類動物撕咬

。

3、儀表雖然自身帶有防雷器件

，但儀表在多雷地區使用時

，建議在儀表的進出線端另外安裝專用的防雷裝置。

、儀表在特別炎熱

、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時

，建議在液位儀周圍加設防高

、低溫裝置。 5

、雷達要和被測的液面垂直

，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。

、如果在＜－20℃或＞＋60℃的溫度下使用

，請事先本公司的技術服務部門。

、使用環境有粉塵

、蒸汽、霧氣

，液面有泡沫

、漂浮物，液體有攪拌

，波浪等情況請事先本公司技術服務部門

，需要區別對待。

十一

、參數對照表：

產品類別	ZWRD904	ZWRD905	ZWRD906

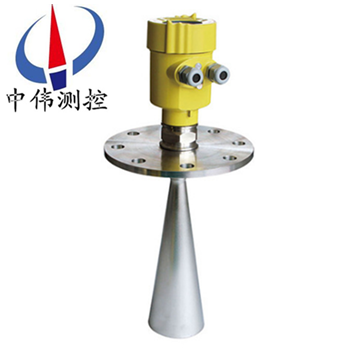

產品圖片
應用范圍	過程條件簡單，固體塊料、強粉塵環境比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	固體塊料、顆粒料比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	衛生型或強腐蝕性液體比如：原油、輕油儲罐原煤、粉煤倉位揮發性液體儲罐焦碳料位漿料儲罐固體顆粒
測 量范圍	70米	20米可選	30米
過程連接	螺紋、萬向法蘭	螺紋、法蘭	螺紋、法蘭
過程溫度	-40-250℃	-40-250℃	-40-250℃
過程壓力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重復 性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
頻率范圍	128GHz	26GHz	26GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號 輸出	4…20mA/HART（兩線）	4…20mA/HART兩線）	4…20mA/HART（兩線）

十二、選型編碼:

ZWRD904	P	標準型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	PP/-40~80℃							天線材料/工作溫度
		B	PTFE/-40~230℃
			1	DN50 P1.6						法蘭規格
			2	DN80 PN1.6
			3	DN100 PN1.6
			4	DN150 PN1.6
				1	碳鋼法蘭					法蘭形式
				2	不銹鋼法蘭
				3	PP翻邊法蘭
				4	PTFE翻邊法蘭
					1	無				容器接管長度
					2	50mm
					3	100mm
					4	150mm
					5	200mm
					6	按用戶要求
							Y	帶		編程器
							N	不帶
								1	兩線制DC24V 4~20mA/HART	接線方式
								2	三線制DC24V 4~20mA
ZWRD904										備注
