首頁 /產品中心 /液位儀表系列 /液位變送器

液位變送器ywbsq

！">

加入購物車成功

！

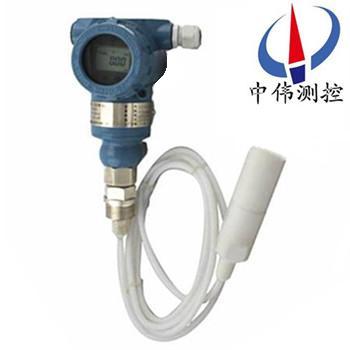

防腐電感式液位變送器

防腐電感式液位變送器適用于石油化工

、冶金

、電力、制藥

、供排水

、環保等系統和行業的各種介質的液位測量。精巧的結構

，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便

。4～20mA、 0～5v

、 0～

Description：

一

、產品概述：

ZW-DBF601系列防腐電感式液位變送器可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室

，供二次儀表或計算機進行集中顯示

、報警或自動控制。其良好的結構及安裝方式

，可適用于高溫

、高壓

、強腐蝕、易結晶

、防堵塞

、防冷結以及固體粉狀、粒狀物料等特殊條件下的液位

，料位或物位的連續檢測

，可廣泛應用于各種工業過程中的檢測控制。

二

、工作原理：

ZW-DBF601系列防腐電感式液位變送器為利用電容的變化測量物位

，探頭和用導電材料制造的容器壁構成一個電容。對兩個給定的電極（給定的探頭和給定的容器）與被測介質構成的電容

，用固定頻率的電壓進行激勵

，當過程介質的介電常數恒定時，流過電容器的電流的大小正比于電容電極間介質的高度

，將此電流轉換成4mA—20mA輸出

，因此變送器的輸出正比于容器中物位的高度。一般過程介質的相對介電常數應在1.5以上

。

三

、應用場合：

ZW-DBF601系列防腐電感式液位變送器適用于高溫高壓、強腐蝕

、易結晶

、易堵塞等惡劣條件下連續檢測各種液體。適合測量污水

、酸堿溶液

、和鍋爐的水位,整機無任何可動或彈性部件，耐沖擊

、安裝方便

、可靠性高、精度高

?div id="d48novz" class="flower left">

？商娲鷤鹘y(tǒng)的浮球式、投入式

、差壓式等液位變送器在各種場合下應用

。

四、主要特點：

、結構簡單：無任何可動或彈性元件

，因此呆靠性******，維護量極少。

、安裝方便：內裝式結構尤其顯示出這一特點

，無需任何專用工具。

、調整方便：零位

、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響

。

、用途廣泛；適用于高溫高壓

、強腐蝕等介質的液位測量

。

5、完善的過流

、過壓

、電源極性保護。

五

、技術參數：

、測量范圍：0-0.1 米～ 0-35 米；

、過載：不超過管長1.5倍

；

3、測量形式：平衡罩式

；

、精度等級：0.5%F ? S；

、電源電壓：24VDC

；

6、負載電阻：≤ 500 Ω

；

7、測量介質：各種液體

；

、長期穩定性：± 0.2% F S/ 年；

、環境相對濕度：0 ～ 95%

；

10、補償溫度：0 ～ 70 ℃

；

、工作溫度：-40 ～240℃ 溫度可以做到 350 度（需定做）。

六

、安裝與調試：

纜式和桿式液位變送器具有多種安裝固定方式

，以適應不同現場情況

。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式

、水平管架式和垂直管架式等三種安裝方式可選擇

，使您在現場安裝時得心應手。

在測量流動性較大的介質時

，為防止傳感器劇烈擺動

，用戶可選用配重附件，以起到穩定傳感器的作用

，加配重時一定要要把配重物體放入容器底部

，以免拉壞傳感導線。

在現場環境較惡劣時

，用戶應選用傳感器防護罩來保護傳感器

，以免被異物損壞或影響測量的準確性。

使用桿式液位變送器時

，如果不是金屬容器

，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確

。

本產品在出廠時已經校準

，若需要現場調整可采取以下方法：

A：采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將 “Z" 鍵按一下

，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時

，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將“S"鍵按一下，輸出電流自動調整到20mA

。

B：采用模擬電路的調試方法：

當液位在下限時

，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA

。

當液位在上限時

，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA

。

如此反復2-3次以上

，直到零點和量程都分別為準確的4mA和20mA。

調整好后

，應將變送器的蓋子擰緊

。

七、外形及安裝：

外形：

液位變送器由殼體、放大器

、接線端子

、防護帽、中空導線等組成

，根據用戶的需要可以選用指針表

，液晶表頭顯示。

安裝方法：

、選擇易于操作

、維護的地方進行安裝；

、應盡量遠離振動源安裝

；

3、應盡量遠離熱源的地方

；

、投入式液位變送器安裝時，金屬探頭要沉入容器底部

。

八

、選型說明:

1、注明測量范圍（液位高度）

，對于一些特殊介質

，注明介質的密度。

、選型時

，應注意被測介質與產品接觸的材料相兼容，對于特殊介質

，可訂制

。

3、產品安裝于多雷雨地區時

，訂貨時應注明“防雷”

，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地

。

、關于導氣電纜長度的選取：一般比實際液位高度長1～2米

。

九、測量系統：

測量系統為本安型

。

本安型壓力

、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。

在系統回路中須***采用屏蔽信號電纜,并可靠接地

，僅以輸出信號4-20mA和0-10mA為例的測量系統接線

，

液位變送器具有工作可靠、性能穩定

、體積小

、重量輕，成本低

、設計精巧多種結構形式

，安裝方便、無需支架

。線路板采用微處理器為基礎的電子技術

，能夠自動消除溫度變化對傳感器精度的影響。

該系列產品可以配備液晶顯示LCD

，便于本地操作

。

智能型輸出同時具有HART通訊功能。

十

、注意事項：

、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數

、接線圖

、出廠日期等請認真查對以免用錯。

、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致

。若為螺紋接口，應慢速擰緊

，注意密封

，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上

。

、接線應嚴格按照我公司使用說明要求接線。

、本產品為精密的換能儀表

，禁止隨意拆卸、碰撞

、跌落

、用力甩打。

、變送器通電即可工作

，但預熱30分鐘輸出穩定

。

6、使用中若發現異常

，應關掉電源

，停止使用，進行檢查

，或直接向我公司技術部門

。

7、運輸

、儲存時應恢復原包裝

，存放在陰涼、干燥

、通風的庫房內

。

8、安裝使用過程中要注意不能把感應導線的外皮弄破.

、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確

。

、安裝現場要采取有效的防雷措施。

、本系列任何一款液位變送器外殼須***可靠接地

，接地電阻應小于4Ω。

、安全柵應取得防爆合格證

，其安裝應按其說明書的要求進行。

、當變送器用于“0“區時

，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

十一

、選型編碼：

型譜									說明
ZW-60									防腐電感式液位變送器（中偉測控）
類質	1								防腐纜式
	2								防腐桿式
變送器類型		G							標準型
		D							隔爆型（Exd ⅡCT6 1區不含乙炔）
		I							本安型（Exd ⅡCT4 1區）
過程連接型			T						外螺紋連接管M20×1.5
			F						法蘭DN50 PN 0.6MPa GP9119.6-88
			E						法蘭DN100 PN 0.6MPa GP9119.6-88
			S						M27×2外螺紋
			Y						約定的特殊要求
密封要求				4					耐強腐蝕
				8					抗結晶
指示表頭					M1				指針表頭
					M2				數顯表頭
精度等級						02			0.5%
						05			1%
						07			1.5%
							-□		線長
								-□	液位量程

十二

、設計選用及訂貨須知：

1、型號規格：ZW-DBF600系列

；

、被測介質名稱：介質密度；

、儀表測量范圍：也可稱為公稱長度

；

4、工作壓力：承受壓力

；

、工作溫度：測量液體的溫度

；

6、材質要求：接液材質

；

7、是否配套供應法蘭

、螺栓

、螺母、閥門

、密封墊圈等配件

；

8、法蘭標準：法蘭的公稱通徑

，DN20

、DN25、DN50

、DN80

、DN100等；

、特殊要求：請在訂貨前詳細注明

。

售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的

，負責免費維修

。

2、質保期內如我公司產品出現任何質量問題

，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費

。

5、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場

，省外用戶48小時內到達現場。
