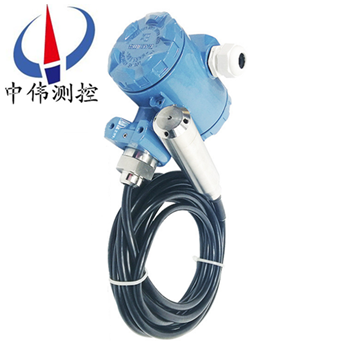

電纜式液位變送器

電纜式液位變送器是一種經濟型壓力變送器，均采用了進口陶瓷電容和擴散硅壓力傳感芯片制造

，它們抗過載

、抗腐蝕、抗磨損

、抗沖擊

、工作溫度范圍廣、穩定性好測量精度高

，可根據用戶具體的溫度范圍進行精密的模擬溫度

Description：

一

、產品概述：

ZW-DB501系列電纜式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定

，安裝使用極為方便

。用于高溫高壓、強腐蝕

、易結晶

、易堵塞等惡劣條件下連續檢測各種液體。適合測量污水、酸堿溶液

、和鍋爐的水位

，整機無任何可動或彈性部件，耐沖擊

、安裝方便

、可靠性高、精度高

、性能價格比好。

二

、工作原理：

ZW-DB501系列電纜式液位變送器用靜壓測量原理

；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時

，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔

，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po

，使傳感器測得壓力為：ρ .g.H

，顯然 , 通過測取壓力 P ，可以得到液位深度

。

三

、應用場合：

ZW-DB501系列電纜式液位變送器是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高度所產生壓力成線性關系的原理

，實現對水

、油及糊壯物的體積、液高

、重量的準確測量和傳送

。廣泛應用于電力、石油

、化工

、冶金、水利

、自來水

、食品等行業

四、主要特點：

、固態結構

，無可動部件，高可靠性

，使用壽命長

；

2、從水到污水，從油到粘度較大的液體都可以進行高精度測量

，不受介質起泡

、沉積等影響；

、附帶多用途安裝支架

，安裝使用方便；

、具有良好的抗干擾

、防雷電能力；

、具有電源反極性保護及過載限流保護

；

6、新型材料不易疲勞磨損

，抗振動

、沖擊、過載能力強

。

、結構簡單，便于維修

。

五

、技術參數：

1、測量范圍：不銹鋼加長桿式0~5m

；導氣電纜式0~100m

；

2、系統精度等級：0.2級0.5級

；

、使用環境濕度：-20℃~+70℃；

、相對濕度：10%~90%

；

5、介質溫度：-20℃~+80℃

；

、長期穩定性：優于0.1%FS/年；

、溫度穩定性：±0.2%/10℃

；

8、電源:：24VDC

；

、信號輸出：兩線輸出4~20mA

。

六、其他參數：

、介質密度范圍：0.5g/cm3~2.0g/cm3

。

2、過載能力：標準量程的5倍

。

、變送器防護等級：IP65。

、傳感器防護等級：IP68

。

5、防爆標志：iaIICT4本質安全型

；

、變送器外殼材料：膜壓鑄鋁；

、傳感器材質：普通型:不銹鋼；防腐型:聚四氟乙烯

；

、連接件尺寸:法蘭DN50 PN2.5（JB81-59）；螺紋M56×2

。

七

、安裝與調試方法：

1、纜式和桿式液位變送器具有多種安裝固定方式

，以適應不同現場情況

。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式

、水平管架式和垂直管架式等三種安裝方式可選擇

，使您在現場安裝時得心應手。

、在測量流動性較大的介質時

，為防止傳感器劇烈擺動，用戶可選用配重附件

，以起到穩定傳感器的作用

，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線

。

在現場環境較惡劣時

，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性

。

、使用型桿式液位變送器時

，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部

，否則測量不準確

。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

、采用智能電路的調試方法：

現場調零------當液位位處于低位時

，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下

，輸出電流自動調整到4mA

。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開

，再將“S"鍵按一下

，輸出電流自動調整到20mA。

、采用模擬電路的調試方法：

當液位在下限時

，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA

。

當液位在上限時

，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA

。

如此反復2-3次以上

，直到零點和量程都分別為準確的4mA和20mA。

調整好后

，應將變送器的蓋子擰緊

。

八、外形及安裝方法：

外形：

纜式液位變送器由殼體

、放大器

、接線端子、防護帽

、中空導線等組成

，根據用戶的需要可以選用指針表，液晶表頭顯示

。

安裝方法：

、選擇易于操作、維護的地方進行安裝

；

、應盡量遠離振動源安裝；

、應盡量遠離熱源的地方

；

、電纜投入式液位變送器安裝時，金屬探頭要沉入容器底部

。

九

、注意事項：

1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號

、技術參數

、接線圖、出廠日期等請認真查對以免用錯

。

、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口

，應慢速擰緊

，注意密封，不能把扭矩直接加到變送器殼體上

，只能加在變送器接口的六方上

。

3、接線應嚴格按照我公司使用說明要求接線

。

、本產品為精密的換能儀表，禁止隨意拆卸

、碰撞、跌落

、用力甩打

。

5、變送器通電即可工作

，但預熱30分鐘輸出穩定

。

6、使用中若發現異常

，應關掉電源

，停止使用，進行檢查

，或直接向我公司技術部門

。

7、運輸

、儲存時應恢復原包裝

，存放在陰涼、干燥

、通風的庫房內

。

、安裝使用過程中要注意不能把感應導線的外皮弄破.

9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

、全四氟結構和桿式液位的接地線一定要和被測介質導通

，否則測量不準確。

、安裝現場要采取有效的防雷措施

。

12、本系列任何一款液位變送器外殼須***可靠接地

，接地電阻應小于4Ω

。

13、安全柵應取得防爆合格證

，其安裝應按其說明書的要求進行

。

14、當變送器用于“0“區時

，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求

。

十、選型說明:

、注明測量范圍（液位高度）

，對于一些特殊介質，注明介質的密度

。

、選型時，應注意被測介質與產品接觸的材料相兼容

，對于特殊介質

，可訂制。

、產品安裝于多雷雨地區時

，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置

，并確信品及電源接地

。

4、關于導氣電纜長度的選?div id="jpandex" class="focus-wrap mb20 cf">。阂话惚葘?shí)際液位高度長1～2米

。

十一、選型編碼：

型譜										說明
ZW-DB50										液位變送器（中偉測控）
類別	1									纜式
	2									桿式（傳感器裝在底部，直接接觸液體介質）
	3									防腐式
	4									導壓桿式（傳感器裝在上部，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場批示
					Z					帶電流表指示（0-100%刻度）
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度（g/cm3）
