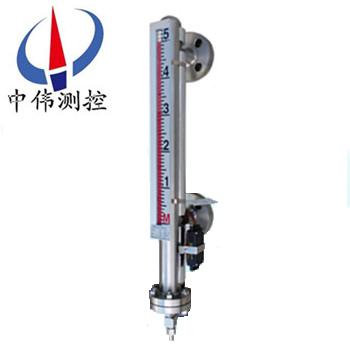

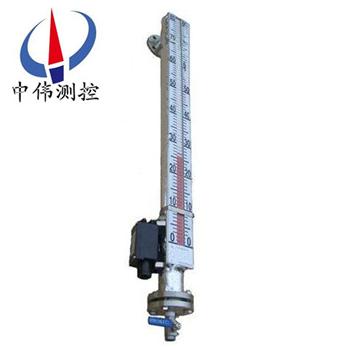

電伴熱磁翻板液位計
電伴熱磁翻板液位計是引進吸收國外******產品
，并加以提高研制生產的產品
。系列產品可以做到高密封、防泄漏和在高溫
、高壓
、高粘度、強腐蝕性條件下安全可靠地測量液位
，全過程測量無盲區
，顯示醒目，讀數直觀
，且測量
Description：
一 ZW-UHZ-51R系列電伴熱磁翻板液位計適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸 配上液位變送器就能遠距離傳送液面的位置信號 液位計具有就地顯示的直讀式特性，不需要多組液位計組合 二 1 ZW-UHZ-51R系列電伴熱磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動 2、上下限開關輸出 利用磁性浮子隨液位移動 3 在磁翻板液位計上安裝變送器 三 ZW-UHZ-51R系列電伴熱磁翻板液位計根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。廣泛用于電力、石油、化工、冶金、環保、船舶 四 1 2、指示新穎 3 4 5 五、技術參數： 1、量程范圍：300～81000； 2、介質密度（g/cm3）：0.5～2； 3、介質粘度： ≤0.02Pa.S； 4、工作溫度℃：-40～350； 5、壓力等級（MPa）：≤32； 6、測量精度：≤±10； 7、安裝方式：側裝式、頂裝式、底裝式； 8、防護等級：IP65； 9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）； 10、傳輸方式：4～20mA 或 開關量； 11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式 六、附加功能選擇項： 限位開關： 常開型：高于報警點合并 常閉型：高于報警點斷開 開關容量：250VAC1A（阻性）250VAC0.3A 開關壽命：100000次 液位變送器： 輸出電流：4-20mADC 分辨率：±1-±10mm 負載電阻：500Ω（24VDC供電時） 傳送距離：＞3000m 工作電源：16-30VDC 智能液位變送器： 輸出電流：4-20ADC 分辨率：0.2mm 負載電阻：500Ω（24VDC供電時） 傳送距離：＞3000m 工作電源：16-30VDC 七、分類及適用場合： 1、普通型：適用于低、中、高壓、無特殊防腐要求場合。 2、真空型：適用于超低、超高溫、低、中、高壓、無特殊防腐要求場合。 3、防霜型：適用于低溫、低、中、高壓、無特殊防腐要求場合。 4、地下型：適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。 5、夾套型：適用于需保溫或冷卻，低、中、高壓,無特殊防腐要求場合。 6、內襯里型：四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。 7、防腐型：PP或PVC材質、適用于常溫、常壓耐腐蝕場合 八 1 2 3 4 5、為防止運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。 6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，使零位以上顯示白色 7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正 8 9 10 九 1、出廠后 2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒 3 十 1 2 3、液位計安裝完畢后 4 5 6、根據介質情況 十一、選型及安裝： 1 2、當配有遠傳配套儀表時需做到如下幾條 3 4 5 6、調試時 十二、選型編碼： ZW-UHZ- 系列磁翻板液位計（中偉測控） 基本類型 51 磁翻板指示 52 磁翻板指示-遠傳輸出 A 基本型(側裝式) B 保溫型（夾套型） S防霜型 R電伴熱型 C 插入型（頂裝式） D 耐腐型（側裝防腐型） E 插入保溫型（頂裝保溫型） F 插入耐腐型（頂裝防腐型） G 保溫耐腐型 1 無報警 2 帶1只報警點 3 帶2只報警點 4 帶3只報警點 5 帶4只報警點 5 不銹鋼 主體材質 6 防腐鋁 7 鈦 8 PVC 9 四氟包裹 A -40-0℃ 工作溫度 B ≤80℃ C ≤100℃ D ≤150℃ E ≤300℃ F ≤350℃ G ≤480℃ A 0.6 Mpa 實際壓力 B 1.0 Mpa C 1.6 Mpa D 2.5 Mpa E 4.0 Mpa F 6.3 Mpa G 10 Mpa H 16 Mpa I 22 Mpa J 32 Mpa l 介質比重(g/㎡） l 測量長度 l 連接法蘭（DN） l 輸出信號4-20mA 十三、設計訂貨時請?zhí)峁┫铝袛?shù)據： 1、型號規格；磁翻板位計：ZW-UHZ系列； 2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成； 3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度； 4、工作壓力：承受壓力； 5、工作溫度：測量液體的溫度 6 7、產品概述：、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。，通過一定的電氣裝置達到自動控制和測量液位的目的。液位計是具有可靠安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構，尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測 ，從而使原復雜環境的液位檢測手段變的簡單和可靠安全 。 ，可以單體進行全量程測量 。設備擁有開孔少，顯示清晰 ，標志醒目 ，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度 。 、工作原理： 、基本型 ，浮子內的磁鋼通過磁耦合作用 ，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。 ，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。 、電遠傳 。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。 、應用場合： 、建筑 、食品等各行業生產過程中的液位測量與控制 。 、主要特點： 、適合容器內液體介質的液位、界面的測量 。除現場指示 ，還可配遠傳變送器、報警開關 、檢測功能齊全 。 、讀數直觀 、醒目、觀察指示器的方向可根據用戶需要改變角度 。 、測量范圍大，不受貯槽高度的限制 。 、指示機構與被測介質******隔離，密封性好 ，可靠性高 ，使用安全。 、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。 、底裝式），可以根據用戶的需要特殊定制 。注：當液位計安能裝受環境影響 ，空間位置L1<300訂貨時應明顯提出。。 、安裝、使用和維護： 、液位計安裝須***垂直，以保證磁性浮子在主導管內上下運動自如。 、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。 、液位計筒體周圍不容許有磁體靠近，否則會直接影響液位計正常工作。 、液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時，須***選用非導磁材料。 。） 、打開底法蘭悶板，裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。 、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。 、根據介質情況，可定期清洗主導管，清除管內沉積物雜質。、安裝步驟過程：，已經全部調試配裝好，到達現場后，首先*步，須***先清理干凈現場需要安裝的設備。。、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。、安裝注意事項： 、液位計安裝須***垂直，以保證浮球組件在主體管內上下運動自如。 、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。 ，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。 、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管 ，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。 、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。 ，可定期打開排污法蘭清洗主體管沉淀物質。、須***先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質。、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。、應根據介質情況，不定期清洗主導管清除雜質 ； 、對超過一定長度(普通型＞3米、防腐型＞2米)的液位計 、需增加中間加固法蘭或耳攀作固定支撐 ，以增加強度和克服自身重量； 、磁翻板液位計的安裝位置 、應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化 ，影響液位測量的準確性 ； 、應先打開上部引管閥門 ，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子 ，引起浮子劇列波動 ，影響顯示準確性)，觀察磁性紅白球翻轉是否正常 ，然后關閉下引管閥門 ，打開排污閥，讓主導管內液位下降 ，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。又比如，自己設備的特殊情況，決定了磁翻板液位計的安裝方式，因為有的場合不適合或者根本不適用某種安裝方式。 ； 、材質要求：接液材質 ，如不知道用哪種材質 ，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）； 、是否配套供應法蘭 、螺栓、螺母 、閥門
