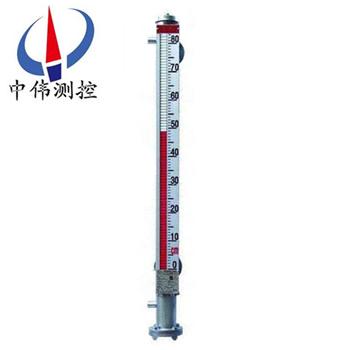

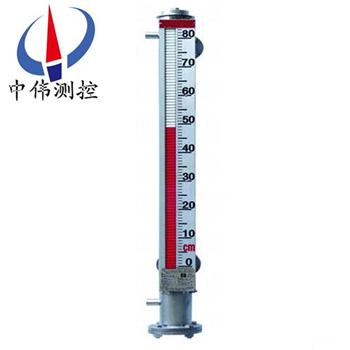

夾套型磁翻板液位計
夾套型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制
Description：
一、產品概述：
ZW-UHZ系列夾套型磁翻板液位計屬多功能融合為一體儀表。可以稱之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。整機由耐磨材料制成 二、工作原理： 1 ZW-UHZ系列夾套型磁翻板液位計根據浮力原理 2 利用磁性浮子隨液位移動 3 在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成 三 ZW-UHZ系列夾套型磁翻板液位計與生產的液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于電力、石油、化工、冶金、環保、船舶、建筑 四 1 2、加裝液位傳送器及磁性開關 3、若電源中斷 4 5 五 1、正常工作條件： a b、相對濕度：5%～100% （包括凝露和直接濕） c 2 3、測量精度：翻柱式指示器±10mm 4 5 6、介質粘度：≤0.05Pa?s 7 8 9 10、控制點誤差：±10mm 11 12 13、開關控制點的接點容量： DC24V或AC220V;1A（純阻性負載） 14 15 16、顯示儀表：數字顯示表（可設定上下限報警及輸出4～20mA信號）； 17、防爆等級：dⅡCT6。 六、系統構成及接線： 1、上下限開關輸出： 由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室 2、電遠傳： 由測量單元和變送單元兩部分組成 3 a 帶本安防爆，上 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成 b 帶本安防爆遠傳型： 適合使用于∏類電氣設備（工廠用） c 使用注意事項： ①變送器外殼設有外接地 ②安全柵的使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜 七 蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體 真空夾套：是在液位計主體管外增加一層真空筒體 電夾套：是在液位計主體管外纏繞電伴熱線圈，通電給介質加熱 用戶可根據工程需要 適用于各類液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐******隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。 八、使用維護： 1、配套儀表及附件詳細內容具體見相應儀表附件說明書。 2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。 3 4 5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。 九、安裝步驟過程： 1、出廠后，已經全部調試配裝好，到達現場后，首先*步，須***先清理干凈現場需要安裝的設備。 2、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。 3、擦拭現場法蘭，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔。 十、安裝注意事項： 1、液位計安裝須***垂直，以保證浮球組件在主體管內上下運動自如。 2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。 3、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色。 4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正 5 6 十一、選型及安裝： 1、須***先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質。 2、當配有遠傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。 3、應根據介質情況，不定期清洗主導管清除雜質； 4、對超過一定長度(普通型＞3米 5、磁翻板液位計的安裝位置 6 十二 ZW-UHZ- 系列磁翻板液位計（中偉測控） 基本類型 51 磁翻板指示 52 磁翻板指示-遠傳輸出 A 基本型(側裝式) B 保溫型（夾套型） S防霜型 R電伴熱型 C 插入型（頂裝式） D 耐腐型（側裝防腐型） E 插入保溫型（頂裝保溫型） F 插入耐腐型（頂裝防腐型） G 保溫耐腐型 1 無報警 2 帶1只報警點 3 帶2只報警點 4 帶3只報警點 5 帶4只報警點 5 不銹鋼 主體材質 6 防腐鋁 7 鈦 8 PVC 9 四氟包裹 A -40-0℃ 工作溫度 B ≤80℃ C ≤100℃ D ≤150℃ E ≤300℃ F ≤350℃ G ≤480℃ A 0.6 Mpa 實際壓力 B 1.0 Mpa C 1.6 Mpa D 2.5 Mpa E 4.0 Mpa F 6.3 Mpa G 10 Mpa H 16 Mpa I 22 Mpa J 32 Mpa l 介質比重(g/㎡） l 測量長度 l 連接法蘭（DN） l 輸出信號4-20mA 十三、設計訂貨時請?zhí)峁┫铝袛?shù)據： 1 2 3 4、工作壓力：承受壓力 5。因此具有耐腐蝕功能。、基本型 ，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。 、上下限開關輸出 ，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。 、電遠傳 ，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。 、應用場合：、食品等行業生產過程中的液位測量與控制。、主要特點： 、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易；，不須停機可隨時安裝或調整；，現場磁性開關亦不受影響，準確性高；、每10公分加一不同顏色的色片，使液位容易辨識；、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業。 、技術參數：、環境溫度：－25℃～70℃；；、大氣壓力：86KPa～108KPa； 、測量范圍：500mm～6000mm分檔 ； ； 、工作壓力：1MPa、1.6MPa 、2.5MPa 、4MPa、6.3MPa 、10MPa 、16MPa； 、介質密度：0.5g/cm3～1.8g/cm3分檔 ；；、介質溫度：-25～80℃ 、（高溫型0～200℃）、（高溫型0～450℃）；、跟蹤速度： ≤0.8m/s；、接觸介質材料：1Cr18Ni9Ti 聚四氟乙烯；；、回 差：不超過基本誤差；、重復性誤差：不超過基本誤差；；、控制點間zui小間距：60；、外殼防護等級：IP65； ，由轉換器提供三對觸點開關 。 。 、本安防爆： 、下限開關輸出型： ，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨 。（圖三） 、C級氣體，表面溫度組別T4（135℃）。 ，用戶使用時須***可靠接地 。 ，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。 、類型選擇: ，供蒸汽、循環水或?qū)嵊土魍ǎ?nbsp; ，以使被測量介質與外界隔熱 ； ； ，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。 、液位計安裝完畢后，需用磁鋼進行校正 ，對磁翻柱導引一次 ，使零位以下顯示有紅色，零位以上顯示為白色 。 、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。。 、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。 、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。、防腐型＞2米)的液位計、需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；、應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；、調試時、應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。又比如，自己設備的特殊情況，決定了磁翻板液位計的安裝方式，因?yàn)橛械膱龊喜贿m合或者根本不適用某種安裝方式。、選型編碼：、型號規格；磁翻板位計：ZW-UHZ系列； 、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成； 、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度； ；
