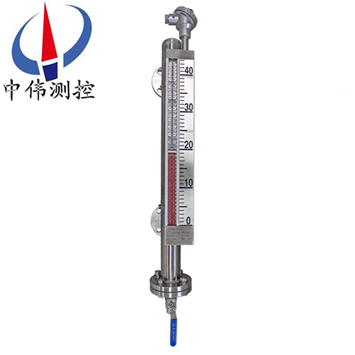

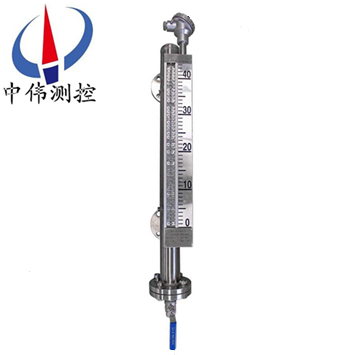

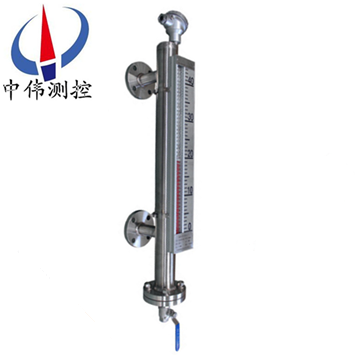

遠傳型磁翻板液位計

遠傳型磁翻板液位計的指示器安裝在桶槽外側或上面，用以指示和控制桶槽內的封形式可根據需要加裝排污閥

。接續法蘭可接受定制液位高度的一種控制儀表

，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻

Description：

一

、產品概述：

ZW-UHZ-52系列遠傳型磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現

。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側

，使其處于液位計同一磁耦合系統中

。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合

，電阻鏈阻值發生變化

，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出。

二

、工作原理：

、基本型

ZW-UHZ-52系列遠傳型磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用

，驅動紅

、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色

，下降時

，翻柱由紅色轉為白色，從而實現液位的指示

。

、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上開關動作

，實現開-關控制或報警

。

3、電遠傳

在磁翻板液位計上安裝變送器

。變送器由傳感器和轉換器兩部分組成

，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作

，獲得電阻信號變化

，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接

，實現遠傳顯示及控制

。

三、應用場合：

ZW-UHZ-52系列遠傳型磁翻板液位計廣泛用于石油

、化工

、油田、醫藥

、食品

、酒業等行業中各類貯液罐、貯槽

、貯液池

、反應罐、發酵罐內液體

、油田

、液化氣、液氫

、強酸堿液、弱酸堿液

、發電廠鍋爐汽包

、高低加、除氧器、疏水箱

、回水箱高低壓加熱器

、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi

、304+PTEE（聚四氟乙烯）

、316L、PVC

、PP相容液體介質的液位

、液面及兩種不同介質界面測量與顯示。

四

、主要特點：

、適合于壓力容器的液位與界位測量，可集現場指示

、遠傳輸出和控制報警于一身

。

2、指示新穎

，讀數直觀

、醒目?div id="4qifd00" class="flower right">

？筛鶕?jù)用戶方便改變觀察角度

。

3、測量范圍大

，不受儲罐高度限制

。

4、指示機構與被測介質******隔離

，因而密封好

，可靠性高，使用安全

。

、耐高溫，可采用不褪色陶瓷翻柱

。

、結構簡單，安裝方便

，維護費低

。

五、技術參數：

、測量范圍：0-150-6000mm（大于6000mm可協商訂貨）

，準確度：±10mm

。

2、介質密度：0.4-20g/cm3

，介質密度差：≥0.15g/cm3

。

3、工作壓力：-0.1-42MPa

。

、工作溫度：-160-450℃。

、連接法蘭：法蘭通徑為DN20-DN150

，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明

。

、環境振動：頻率≤25HZ，振幅≤0.5mm

。

、法蘭材質：碳鋼、304

、316L

。

8、跟隨速度：≤0.08m/s

。

、介質粘度：≤0.04Pa。

、主導管材質：1Cr18Ni9Ti

、304、316L

、PP

、PTEE,304不銹鋼內襯PTEE。

、主導管直徑：￠48

、￠57、￠62mm

。

、磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬

。

、顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金

。

、安裝方式：垂直安裝

。

15、排污閥：球閥

，針型閥。

六

、系統構成及接線：

、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室

，由轉換器提供三對觸點開關

。

2、電遠傳：

由測量單元和變送單元兩部分組成

。

、本安防爆：

a 帶本安防爆

，上

、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點

。如用戶需更多觸點可特殊設計訂貨

。（圖三）

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）

、C級氣體，表面溫度組別T4（135℃）

。

c 使用注意事項：

①變送器外殼設有外接地

，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容

。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜

，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF

。

七

、選型及安裝：

1、須***先了解自己的設備運行的場合

，測量介質是什么

，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質

。

、當配有遠傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管

，并用不銹鋼抱箍固定(禁用鐵質)

；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上

；遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設

；接線盒進線孔敷設后

，要求密封良好，以免雨水

、潮氣等侵入而使遠傳配套儀表不能正常工作

，接線盒在檢修或調試完成后應及時蓋上。

、應根據介質情況

，不定期清洗主導管清除雜質；

、對超過一定長度(普通型＞3米

、防腐型＞2米)的液位計、需增加中間加固法蘭或耳攀作固定支撐

，以增加強度和克服自身重量

；

5、磁翻板液位計的安裝位置

、應避開或遠離物料介質進出口處

，避免物料流體局部區域的急速變化，影響液位測量的準確性

；

、調試時、應先打開上部引管閥門

，然后緩慢開啟下部閥門

，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動

，影響顯示準確性)

，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門

，打開排污閥

，讓主導管內液位下降，據此方法操作三次

，確屬正常

，即可投入運行(腐蝕性等特殊液體除外)；磁翻板液位計在市面上也有其他叫法

，也叫磁性翻板液位計

，又或者是磁翻柱液位計，又叫磁性浮子液位計等

。但是他們的訂購需要知道的參數是一定的

，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化

。又比如

，自己設備的特殊情況

，決定了磁翻板液位計的安裝方式，因為有的場合不適合或者根本不適用某種安裝方式

。

八

、使用與維護：

使用：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書

。

、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住

。所以在收到產品或安裝后，請將校正磁鋼取下

，以便浮子能隨液位上下移動

，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順

，儀表即可正常工作

。

3、液位計安裝完畢后

，需用磁鋼進行校正

，對磁翻柱導引一次，使零位以下顯示有紅色

，零位以上顯示為白色

。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度

。

、液位計投入遠行時，應先打開上引液管閥門

，然后

，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管

，避免液體介質帶著浮子急速上升

，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）

。

維護：

、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力

。

、根據介質情況，可定期清洗主導管

，清洗管內沉積雜質

。

、對液體進行清洗或更換浮子時，打開排污法蘭

，在裝入磁性浮子時

，應注意重端帶磁性一端向上，不能倒裝

！

、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫

，安裝使用過程中注意不要把夾套破壞

，以免影響產品質量。

九

、安裝步驟過程：

、出廠后，已經全部調試配裝好

，到達現場后

，首先*步，須***先清理干凈現場需要安裝的設備

。

、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒。

、擦拭現場法蘭

，調整好設備法蘭位置與磁翻板液位計法蘭對直，須***保持磁翻板液位計主體垂直

，然后用工具把螺栓裝入法蘭的4個孔

。

十、安裝注意事項：

、液位計安裝須***垂直

，以保證浮球組件在主體管內上下運動自如。

、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作

。

3、液位計安裝完畢后

，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色

，零位以上顯示白色。

、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管

，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正

。

、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外

，待液位計安裝完畢后

，打開底部排污法蘭，再將浮球組件重新裝入主體管內

，注意浮球組件重的一頭朝上

，不能倒裝。

、根據介質情況

，可定期打開排污法蘭清洗主體管沉淀物質。

十一

、選型編碼：

ZW-UHZ-	系列磁翻板液位計（中偉測控）									基本類型
	51	磁翻板指示
	52	磁翻板指示-遠傳輸出
		A	基本型(側裝式)
		B	保溫型（夾套型） S防霜型 R電伴熱型
		C	插入型（頂裝式）
		D	耐腐型（側裝防腐型）
		E	插入保溫型（頂裝保溫型）
		F	插入耐腐型（頂裝防腐型）
		G	保溫耐腐型
			1	無報警
			2	帶1只報警點
			3	帶2只報警點
			4	帶3只報警點
			5	帶4只報警點
				5	不銹鋼					主體材質
				6	防腐鋁
				7	鈦
				8	PVC
				9	四氟包裹
					A	-40-0℃				工作溫度
					B	≤80℃
					C	≤100℃
					D	≤150℃
					E	≤300℃
					F	≤350℃
					G	≤480℃
						A	0.6 Mpa			實際壓力
						B	1.0 Mpa
						C	1.6 Mpa
						D	2.5 Mpa
						E	4.0 Mpa
						F	6.3 Mpa
						G	10 Mpa
						H	16 Mpa
						I	22 Mpa
						J	32 Mpa
								l	介質比重(g/㎡）
								l	測量長度
								l	連接法蘭（DN）
								l	輸出信號4-20mA
