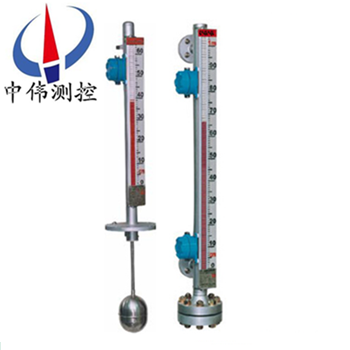

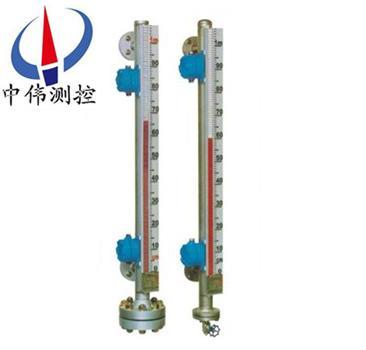

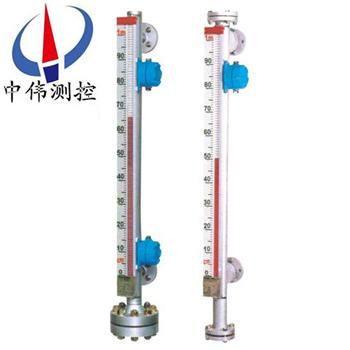

帶限位報警開關磁翻板液位計




帶報警開關磁翻板液位計采用304不銹鋼材質，能夠適用大部分普通工況與輕微腐蝕性液體的液位測量

，其突出特點是經濟實用

。浮筒采用直徑51mm的優質304無縫不銹鋼管，避免了普通鋼管易造成的泄漏

、耐壓不足

、

Description：

一、產品概述：

ZW-UHZ系列帶限位報警開關磁翻板液位計是一種新穎的現場檢測儀表

，配套裝置：上下限發訊器

，它裝于磁翻板液位計主體外側相應于上限下限報警位置上

，當主體內磁浮子上下運動至該點時，磁性組件將發訊器內于簧管觸點吸合或斷開

，發出開關信號

。上下限發訊器輸出的信號具有自保持功能，因而不怕停電

，復電后

，發訊器觸點的工作狀態仍能如實地反映被測介質的真實液位，對液位監控報警或?qū)M(jìn)液出液設備進行控制

。

進行拆卸清洗時

，可打開底部法蘭，取出磁性浮子進行清洗

，清洗完成后安裝磁性浮子一定要注意：重端帶磁性一端向上，千萬不能倒裝

，否則液位計將不能正常工作

。使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色

。

二

、工作原理：

1、基本型

ZW-UHZ系列帶限位報警開關磁翻板液位計根據浮力原理

，浮子在測量管內隨液位的升降而上下移動

，浮子內的磁鋼通過磁耦合作用，驅動紅

、白色翻柱翻轉180’液位上升時

，翻柱由白色轉為紅色，下降時

，翻柱由紅色轉為白色

，從而實現液位的指示。

、上下限開關輸出

利用磁性浮子隨液位移動

，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警

。

、電遠傳

在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動

，經磁耦合作用使導管內測量元件依次動作

，獲得電阻信號變化

，傳喚成0～10或4～20mA的標準電流信號輸出

，以便與數字顯示儀表或計算機聯接

，實現遠傳顯示及控制。

三

、應用場合：

ZW-UHZ系列帶限位報警開關磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制

。可以廣泛運用于石油加工

、食品加工

、化工、水處理

、制藥

、電力、造紙

、冶金

、船舶和鍋爐等領域中的液位測量、控制與監測

。

四

、主要特點：

1、顯示器以紅色指示液位

，上部白色區域?yàn)闊o(wú)液部分

，顯示直觀、醒目

、夜明效果好

。

2、液位測量范圍大

，不受容器規格

，形狀以及安裝位置的限制，全過程測量無盲區

。

、液位顯示器與被測介質******隔離，安全

，可靠

。

4、接液部分選用不同的材料制造

，可適用于各種腐蝕性介質液位的測量

。

5、高溫以及有毒有害和易燃易爆介質液位的測量

，均具有很強的適用性

。

五、技術參數：

1、量程范圍：300～30000

；

、介質密度（g/cm3）：0.5～2；

、介質粘度： ≤0.02Pa.S

；

4、工作溫度℃：-40～350

；

、壓力等級（MPa）：≤32；

、測量精度：≤±10

；

7、安裝方式：側裝式

、頂裝式

、底裝式；

、防護等級：IP65

；

9、防爆等級：ibⅡCT4（本安型）

、dⅡBT4（隔爆型）；

、傳輸方式：4～20mA 或開關量

；

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式

、底裝式）

，可以根據用戶的需要特殊定制。注：當液位計安能裝受環境影響

，空間位置L1<300訂貨時應明顯提出

。

六、附加功能選擇項：

、磁性限位開關：

常開型：高于報警點合并

；

常閉型：高于報警點斷開；

開關容量：250VAC1A（阻性）250VAC0.3A

；

開關壽命：100000次

。

2、液位變送器：

輸出電流：4-20mADC

；

分辨率：±1-±10mm

；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC

。

、智能液位變送器：

輸出電流：4-20ADC；

分辨率：0.2mm

；

負載電阻：500Ω（24VDC供電時）

；

傳送距離：＞3000m；

工作電源：16-30VDC

。

七

、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成

，舌簧開關和轉換器分別安裝于現場和控制室

，由轉換器提供三對觸點開關。

、電遠傳：

由測量單元和變送單元兩部分組成

。

3、本安防爆：

a 帶本安防爆

，上

、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點

。如用戶需更多觸點可特殊設計訂貨

。（圖三）

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體

，表面溫度組別T4（135℃）

。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地

。

②安全柵的使用應遵守有關使用說明內容

。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m

，電纜允許分布電容為0.8μF

。

八、安裝

、使用和維護：

、液位計安裝須***垂直，以保證磁性浮子在主導管內上下運動自如

。

、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料

。

、液位計筒體周?chē)蝗菰S有磁體靠近

，否則會直接影響液位計正常工作。

、液位計出廠時一般不保溫

，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時

，須***選用非導磁材料

。

5、為防止運輸中磁性浮子在主導管內高速滑動而被撞擊

，液位計出廠前

，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝

。

、液位計安裝完畢后，需用磁鋼進行校正

，對磁翻柱導引一次

，使零位以下顯示紅色，使零位以上顯示白色

、液位計投入運行時

，應先打開上引液管閥門，然后慢慢開啟下引液管閥門

，讓液體介質平穩地進入主導管

，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象

，可用磁鋼重新校正

。）

8、打開底法蘭悶板

，裝入磁性浮子時，應注意重端帶磁性一端向上

，不能倒裝

。

9、液位計筒體內不應有固體雜質和磁雜質進入

，以免對浮子造成卡阻及減弱浮力

。

10、根據介質情況

，可定期清洗主導管

，清除管內沉積物雜質。

九

、安裝步驟過程：

、出廠后，已經全部調試配裝好，到達現場后

，首先*步

，須***先清理干凈現場需要安裝的設備。

、準備好安裝所需的工具和螺栓以及廠家配送的翻柱指示校準棒

。

3、擦拭現場法蘭

，調整好設備法蘭位置與磁翻板液位計法蘭對直

，須***保持磁翻板液位計主體垂直，然后用工具把螺栓裝入法蘭的4個孔

。

十

、安裝注意事項：

1、液位計安裝須***垂直

，以保證浮球組件在主體管內上下運動自如

。

2、液位計主體周?chē)蝗菰S有導磁體靠近否則直接影響液位計正確工作

。

、液位計安裝完畢后，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色

，零位以上顯示白色

。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管

，避免液體介質帶著浮球組件急速上升

，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正

。

、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外

，待液位計安裝完畢后

，打開底部排污法蘭，再將浮球組件重新裝入主體管內

，注意浮球組件重的一頭朝上

，不能倒裝。

、根據介質情況

，可定期打開排污法蘭清洗主體管沉淀物質。

十一

、選型編碼：

ZW-UHZ-	系列磁翻板液位計（中偉測控）									基本類型
	51	磁翻板指示
	52	磁翻板指示-遠傳輸出
		A	基本型(側裝式)
		B	保溫型（夾套型） S防霜型 R電伴熱型
		C	插入型（頂裝式）
		D	耐腐型（側裝防腐型）
		E	插入保溫型（頂裝保溫型）
		F	插入耐腐型（頂裝防腐型）
		G	保溫耐腐型
			1	無報警
			2	帶1只報警點
			3	帶2只報警點
			4	帶3只報警點
			5	帶4只報警點
				5	不銹鋼					主體材質
				6	防腐鋁
				7	鈦
				8	PVC
				9	四氟包裹
					A	-40-0℃				工作溫度
					B	≤80℃
					C	≤100℃
					D	≤150℃
					E	≤300℃
					F	≤350℃
					G	≤480℃
						A	0.6 Mpa			實際壓力
						B	1.0 Mpa
						C	1.6 Mpa
						D	2.5 Mpa
						E	4.0 Mpa
						F	6.3 Mpa
						G	10 Mpa
						H	16 Mpa
						I	22 Mpa
						J	32 Mpa
								l	介質比重(g/㎡）
								l	測量長度
								l	連接法蘭（DN）
								l	輸出信號4-20mA
