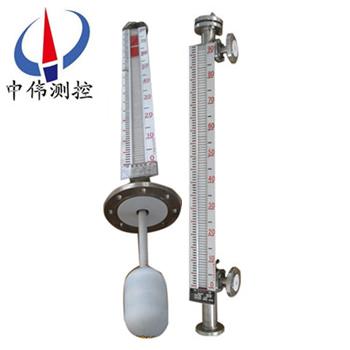

頂裝防腐型磁翻板液位計
頂裝防腐型磁翻板液位計是由本體、浮標
、內襯
、三通
、翻板箱等部件組成
，浮標
、內襯采用特殊材料和特殊加工工藝制作，亦可采用I型的結構型式而根據不同介質采用特殊材料制作如鉬二鈦材料等
，適用于各種強腐蝕劇毒介
