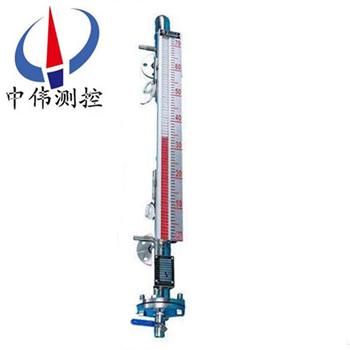

保溫夾套型磁翻板液位計
保溫夾套型磁翻板液位計屬多功能融合為一體儀表。它將液位變化傳遞給現場指示器指示出液位的實際高度
。并可配有液位報警器和液位遠傳裝置
。液位報警器可實現液位上下極限值控制、限位報警和事故聯鎖
。液體遠傳裝置可
Description：
一 ZW-UHZ-51B系列保溫夾套型磁翻板液位計是一種新穎的保溫液位檢測儀表，它利用蒸汽夾套 二 1 ZW-UHZ-51B系列保溫夾套型磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時 2、上下限開關輸出 利用磁性浮子隨液位移動 3 在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成 三 ZW-UHZ-51B系列保溫夾套型磁翻板液位計與生產的液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示 四 1 2、加裝液位傳送器及磁性開關 3、若電源中斷 4 5 五 1 a、環境溫度：－25℃～70℃； b、相對濕度：5%～100% （包括凝露和直接濕）； c、大氣壓力：86KPa～108KPa； 2、測量范圍：500mm～6000mm分檔 3 4 5 6 7、介質溫度：-25～80℃ 8 9、接觸介質材料：1Cr18Ni9Ti 聚四氟乙烯 10 11 12、重復性誤差：不超過基本誤差 13 14、控制點間zui小間距：60； 15、外殼防護等級：IP65； 16、顯示儀表：數字顯示表（可設定上下限報警及輸出4～20mA信號）； 17、防爆等級：dⅡCT6。 六、附加功能選擇項： 1、磁性限位開關： 常開型：高于報警點合并； 常閉型：高于報警點斷開； 開關容量：250VAC1A（阻性）250VAC0.3A； 開關壽命：100000次。 2、液位變送器： 輸出電流：4-20mADC； 分辨率：±1-±10mm； 負載電阻：500Ω（24VDC供電時）； 傳送距離：＞3000m； 工作電源：16-30VDC。 3、智能液位變送器： 輸出電流：4-20ADC； 分辨率：0.2mm； 負載電阻：500Ω（24VDC供電時）； 傳送距離：＞3000m； 工作電源：16-30VDC。 七、類型選擇: 蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體 真空夾套：是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱 電夾套：是在液位計主體管外纏繞電伴熱線圈 用戶可根據工程需要 適用于各類液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐******隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。 八、系統構成及接線： 1、上下限開關輸出： 由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。 2、電遠傳： 由測量單元和變送單元兩部分組成。 3、本安防爆： a 帶本安防爆，上、下限開關輸出型： 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。 b 帶本安防爆遠傳型： 適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。 c 使用注意事項： ①變送器外殼設有外接地，用戶使用時須***可靠接地。 ②安全柵的使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜 九 使用： 1 2 3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。 4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。 5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。 維護： 1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。 2、根據介質情況 3 4 十、使用注意事項： 1 2、為防止遠輸或搬遠過程中浮子上下移動造成損壞 3、液位計安裝完畢后 4 5、液位計投入遠行時 十一 1 2 3 4 5、安裝位置 6、產品概述：、循環水夾套和真空夾套使液體始終工作在某一溫度下。適用于石油、化工等系統中需要防凍、保溫及加熱場合的液位測量。該液位計指示清晰，觀察方便，就地指示形式為紅白翻柱。如配我廠生產的電阻型、電流型、開關型遠傳配套儀表，或連接DCS、PLC系統或配上智能光柱數顯控制儀表，則可更方便地實現遠距離檢測、控制和報警。、工作原理：、基本型，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。 、電遠傳 ，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。、應用場合：。因此它被廣泛地應用于石油 、化工、輕工 、電力 、核工業以及食品、醫療等工業中 ，對各種地罐 、箱等容器中介質的液位進行指示和控制。 、主要特點： 、適用于高溫、高壓力 、強酸 、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易；，不須停機可隨時安裝或調整；，現場磁性開關亦不受影響，準確性高；、每10公分加一不同顏色的色片，使液位容易辨識；、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業。 、技術參數：、正常工作條件： ； 、測量精度：翻柱式指示器±10mm； 、工作壓力：1MPa 、1.6MPa、2.5MPa 、4MPa 、6.3MPa、10MPa 、16MPa ； 、介質密度：0.5g/cm3～1.8g/cm3分檔； 、介質粘度：≤0.05Pa?s ； 、（高溫型0～200℃） 、（高溫型0～450℃）； 、跟蹤速度： ≤0.8m/s ； ； 、控制點誤差：±10mm； 、回 差：不超過基本誤差 ；；、開關控制點的接點容量： DC24V或AC220V;1A（純阻性負載）； ，供蒸汽 、循環水或?qū)嵊土魍ǎ?nbsp; ； ，通電給介質加熱； ，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。、使用維護： 、配套儀表及附件詳細內容具體見相應儀表附件說明書。 、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。 ，可定期清洗主導管，清洗管內沉積雜質。 、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！ 、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。、配套儀表及附件詳細內容具體見相應儀表附件說明書。，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。、選型及安裝方式：、須***先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質。、當配有遠傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線需單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。、應根據介質情況，不定期清洗主導管清除雜質；、對超過一定長度(普通型＞3米、防腐型＞2米)的液位計、需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；、應避開或遠離物料介質進出口處 ，避免物料流體局部區域的急速變化，影響液位測量的準確性 ； 、調試時、應先打開上部引管閥門 ，然后緩慢開啟下部閥門 ，讓介質平穩進入主導管(運行中應避免介質急速?zèng)_擊浮子，引起浮子劇列波動 ，影響顯示準確性) ，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門 ，打開排污閥 ，讓主導管內液位下降，據此方法操作三次
