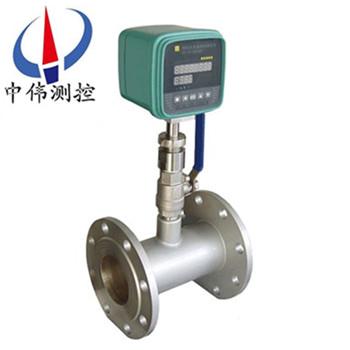

管道式熱式質量流量計
一 ZW-RSLG系列管道式熱式質量流量計專門為工業氣體進行各種管理和控制而設計 二、工作原理: ZW-RSLG系列管道式熱式質量流量計是利用熱傳導技術為基礎,實現氣體質量流量的測量。流量計的測量探頭帶有兩個鉑電阻傳感元件。它們被置于流體中,其中一個通過加熱功率P,使其溫度升至T 1,另一個不加熱,用于監測介質溫度,設為T2 。于是兩個傳感元件之間產生了溫差△T=T1-T 2。在流量為零時,△Tzui大,隨著質量流量Q的增大,傳感元件T1的熱量被帶走 可用下式表示:P/ΔT=K1+K2F(Q)K3(1)上式中K1 從上式可看出通過測量加熱功率P,溫差△T的變化即可求得質量流量Q。為使問題簡化,實際工作中是將加熱功率P或溫差△T中一個保持不變。前者稱為恒功率式,后者稱為恒溫差式。對于ZW-RSL型熱式氣體質量流量計,根據不同的要求而選其中的一種方式工作。 三、應用場合: 1、公用工程---電﹑氣﹑ 水處理的監控; 管道的氣體;通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣。 2、石油與天然氣工業; 能量交換;填井氣回收; 燃?xì)庥?jì)量;氣體質量分析;泄漏氣測試 3、電力行業; 燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中各種氣體的測量;燃?xì)鉅t中氣體測量;氫氣測量;電廠高爐的一次風、二次風的測量。 4、化學行業; 煙氣循環監測;采樣系統中氣體流量計量;引風機的氣體流量計量;化肥廠氨氣測量 ;電池工廠各種氣體流量測量。 5、冶金行業; 鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦?fàn)t煤氣的測量;軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣 6 廢水處理系統中氣體的測量 7 加工操作中新鮮空氣的加入 8、環保; 沼氣利用過程中的氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測SO2和NOX的排量 9 工廠壓縮空氣測量 四 1、采用穩定性******的技術鉑RTD傳感器 2、采用享有專有技術"平衡結構封裝",介質溫度自補償 3、專有算法,可實現高線性 4 5 6、無可動部件 7 8 9 10 11、對流量信號鍵入12點動態修正 12 13 14 五、技術參數: 1 2、測量介質:除乙炔氣外的潔凈氣體 3、溫度范圍:環境溫度:-40℃~+60℃; 4 5 6 7 8 9 10 11 12、探桿直徑:18mm; 13、直管段長度:無嚴格要求; 14、壓力損失:可以忽略; 15、工作壓力:1.6MPa; 16、現場顯示:(LED)上排為瞬時流量每行4個字符,下排為累積流量每行8個字符,可以按英制或公制單位顯示流量、累積流量; 17、數據保護: 累計量保存在EEROM內,(斷電可保存百年); 18、傳感器及管線表體材料:316L(可選哈氏合金C) 19、防護等級:IP65 20、變送單元:選擇防爆封裝 六、產品分類: 儀表分插入式與管道式,按連接方式和口徑大小還可細分,具體如下: 1、ZW-RSLC-1插入式基型; 2、ZW-RSLC-2插入式法蘭連接型【煙道氣流量(速)計】; 3、ZW-RSLC-3插入式卡套(3/4″NPT)連接型; 4、ZW-RSLC-4插入式卡套+球閥連接型; 5、ZW-RSLC-5插入式密封體+球閥連接型; 6、ZW-RSLG-1管道式(DN40、DN50、DN80、DN100); 7、ZW-RSLG-2管道式(DN20、DN25); 8、ZW-RSLG-3管道式(DN10、DN15、DN20A 七 1、下限的確定:因?yàn)闊崾綒怏w質量流量計對低流速敏感 2、上限的確定:主要由工藝流程設計值確定,一般儀表上限高于設計上限20%左右,以提高容錯率; 3、混合氣體量程:對于混合氣體,用戶應給出標方密度和摩爾比值(各種成分占總量的百分比),然后由廠家確定量程。一般采用空氣或氮?dú)鈽?biāo)定,然后通過儀表轉換系數修正; 聲明: 量程選擇上限受到設備條件限制,高上限采購前請與廠家確定技術明細。 八、安裝方式選擇: 1、建議:管徑≤100時,選擇管道式安裝; 管徑>100時,選擇插入式安裝 2、如果現場管道已安裝好 九 1、一體型結構 2 十、儀表輸出類型選擇: 1 一體型結構輸出的模擬信號是標準4~20mA線性信號,在分體型結構中從變送器單元輸出的4~20mA信號 2、從流量積算儀再輸出的4~20mA 3 4 5、通訊接口:用戶需要通訊接口時 注:上述所有項目都是產品須***具備的性能 十一 1 2 3、在直管段很短,有彎頭及閥組等工況,采用熱式氣體質量流量計,需要一些實際經驗具體問題具體解決,請?jiān)谟嗀洉r(shí)共同探討。 十二 管段傳感器數據表 (螺紋連接) 內徑DN 重量 (Kg) 安裝長度L 連接螺紋 額定壓力(MPa) 帶連接件 不帶連接件 20 4.5 280 R3/4″ G1″ 1.6MPa 25 4.7 280 R1″ G11/4″ 40 5.0 280 R11/2″ G2″ 注:DN<20mm時 內徑DN 重量 (Kg) 安裝長度L 法蘭尺寸 額定壓力(MPa) D D0 N×A 20 6.2 280 105 75 4×14 1.0 25 6.6 280 115 85 4×14 32 7.2 280 140 100 4×18 40 8.2 280 150 110 4×18 50 9.6 280 165 125 4×18 65 10.8 280 185 145 4×18 80 13.1 280 200 160 8×18 100 16.5 280 220 180 8×18 125 19.6 290 250 210 8×18 150 29.8 310 285 240 8×22 200 40 340 340 295 8×22 250 56 370 395 350 12×22 300 66 410 455 400 12×22 350 70 440 505 460 16×22 400 75 480 565 515 16×26 450 90 510 615 565 20×26 500 105 550 670 620 20×26 600 162 620 780 725 20×30 700 180 690 860 810 24×26 0.6 800 240 750 975 920 24×30 1000 390 890 1175 1120 28×30 1200 650 1030 1405 1340 32×33 1400 850 1160 1630 1560 36×36 1600 1150 1290 1830 1760 40×36 1800 1500 1430 2045 1970 44×39 2000 1890 1560 2265 2180 48×42 注: 表中只給出了1.0Mpa的額定壓力
管段傳感器尺寸表(法蘭連接)
十三
