微小流量齒輪流量計

微小流量齒輪流量計是一種新型容積式流量計

，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油

、聚乙烯醇

、樹脂等粘度較高介質的流量測量，微小流量即可準確計量

。

Description：

一、產品概述：

二

、工作原理與結構：

ZW-LA系列微小流量齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子

，兩個齒輪與腔體可以分別構成一個固定的體積

，稱為標準容積

、流量就是通過計算一定時間內來流通過標準容積的個數來計量

。兩個精密配合的齒輪封閉在堅固的腔體內

，工作時，被測液體推動齒輪旋轉

，由非接觸式的檢測器檢測齒輪的轉動。齒輪間的的間隙形成測量腔室

。每齒經過檢測器時，檢測器產生一個脈沖

。輸出的脈沖信號經儀表容積/脈沖（Vm）換算和處理

，顯示為滿足用戶要求的讀數

。此流量計特別適用于精密

、高壓

、高黏度環境

。

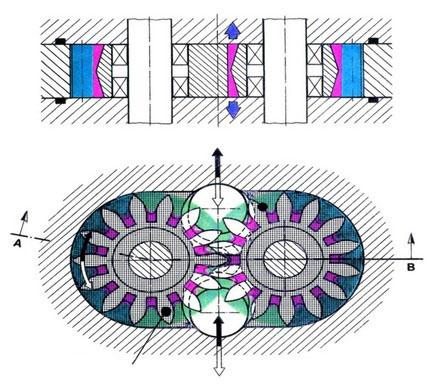

結構原理圖

三、應用場合：

ZW-LA系列微小流量齒輪流量計廣泛應用于石油

、石化、天然氣

、化工、造紙

、汽車

、食品等行業

，還用于測量小管徑的微小流量的計量

。

四

、主要特點：

、流量測量與流體的流動狀態無關

；

、粘度愈大的介質

，從齒輪和計量空間隙中泄漏出去的泄漏量愈小

，因此被測介質的粘度愈大

，泄漏誤差你愈小

，對測量愈有利

；

3、計量精度高

，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體

，需加裝過濾器

；如介質中夾雜有氣體，也會引起測量誤差

；

、體積小

、重量輕

、運行時振動噪聲小，可測量粘度高達10000pa.s的流體

。計量精度為0.5級、0.2級

。測量范圍寬zui高可達50：1

；

、有通用型

、高壓型

、食品型等多種

，適用于各種清潔液體的微小流量測量。

五

、技術參數：

（一）儀表參數

型號	流量范圍m³/h		壓力等級mpa	材質	連接方式	介質粘度Pa.s	溫度 ℃
	0.5級	0.2級
LAⅠ	0.010～0.50	0.05～0.25	1.6 2.5 4.0 6.3 10.0 25 42	碳鋼 304 316	內螺紋	0～10000	0～200
LAⅡ	0.020～1.00	0.080～0.60
LAⅢ	0.050～2.00	0.20～1.0

（二）使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa

。
（三）電氣指標
1

、供電：內電源3.6V鋰電池，功耗＜1mw

；外電源12VDC～24VDC,功耗＜2w；
2.

、輸出方式：脈沖

、電流

、RS485Mudbus 、Hart協議--等

；
六、外形尺寸：

型號	a(mm)	b(mm)
ZW-LAⅠ	180	180
ZW-LAⅡ	200	200
ZW-LAⅢ	200	220

七

、安裝方式：
注意：任意方向

、前段無需直管段

。如有雜質，需加裝過濾器

。
八

、選型編碼：

基本型號	1	2	3	4	說明
基本型號	計數器	公稱壓力	材質	準確度	說明
ZW-LA					齒輪流量計（中偉測控）
	Ⅰ				Ⅰ型
	Ⅱ				Ⅱ型
	Ⅲ				Ⅲ型
		1.6～42			公稱壓力1.6～42mpa
			C304		為304不銹鋼
			C316		為316不銹鋼
				0.5	0.5級
				0.2	0.2級

九

、設計選用及訂貨須知事項：

1、流量計名稱

、型號

。規格、材質等

。

、介質溫度（℃）、工作壓力（Mpa）

、流量范圍（m3/h）。

、介質粘度值或介質名稱

。

、有無特殊要求（如防爆等）。

、你需要詳細了解有關產品，請來電索取資料

。

售后服務承諾：

、我公司所售流量計系列產品在十二個月以內出現質量問題的，負責免費維修

。

、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換

。

3、質保期內如用戶使用不當

，造成產品損壞

，我公司負責維修，收取損壞部件成本費

。

、質保期后產品出現質量問題，我公司負責維修

，收取損壞部件成本費。

、如用戶需我公司現場服務

，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場

。
