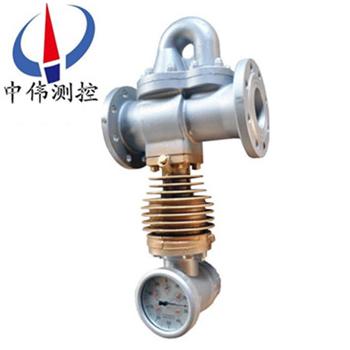

指針旋翼式蒸汽流量計

指針旋翼式蒸汽流量計是原型蒸汽流量計的革新產品

，由于采用了行星傳動的新型結構來調整壓力補償刻度

，壓力補償刻度盤刻度間隔變寬，使得微量壓力的變化補償?shù)靡詫?shí)現

，從而保證了流量計的計量精度

。顯示方式由于采用

Description：

一、產品概述：

ZW-LFX系列指針旋翼式蒸汽流量計是用于計量流過管道內飽和及低過熱蒸汽的質量流量計,系現場直讀累積式,特別適用與中小企業的蒸汽計量,可為鍋爐節能提供可靠的依據

二

、工作原理：

ZW-LFX系列指針旋翼式蒸汽流量計主要是用來計量工業生產過程中飽和蒸汽和微過熱蒸汽流量的儀表

。主要有節流體、阻尼器和指示器三大部件組成

，是一種差壓---分流原理是儀表

。

當蒸汽進入本體后，因孔板或噴嘴的節流作用

，其中一部分蒸汽經分流進入本體的斜孔分流管道

，噴射旋翼葉輪，形成一個轉矩

，葉輪軸下部裝有阻尼葉片

，阻尼葉片在注滿水的散熱器體內旋轉，使葉輪的旋轉受到阻尼作用

，這樣葉輪就能有效地吸收射流的動能

，使葉輪軸在葉輪的轉矩和阻尼片的制動轉矩相平衡的轉速下旋轉。進入本體的蒸汽是按一定比例分流到分流管道中的

，而葉輪的轉速與分流量大小成正比關系

，所以葉輪的轉速與通過的全部蒸汽流量也是成正比關系，葉輪軸的旋轉借助減速齒輪改變至合適的速度，再通過磁性聯軸器傳至計數器的指針

，在表盤上即可直接讀出蒸汽的流量數值

。配裝脈沖發生器，便可實現遠傳顯示

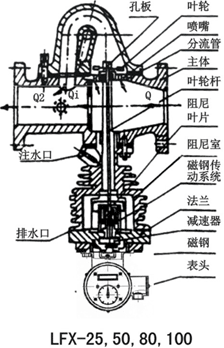

。具體如圖：

三

、應用場合：

ZW-LFX系列指針旋翼式蒸汽流量計是測量蒸汽的專用儀表，可準確測量過熱蒸汽和飽和蒸汽的累積流量

。通過計數器表盤可直接讀出蒸汽通過此表的全部重量

，亦可輸出脈沖訊號，連接二次儀表遠傳

。適用于石油

、化工、輕工

、冶金

、紡織、食品

、醫藥等各使用蒸汽單位計量蒸汽流量

。

四、主要特點：

、測量流量范圍廣

，能準確測量飽和蒸汽和微過熱蒸汽（過熱度不超過20℃）的流量。

、在管路中安裝這種流量計

，只要改變噴嘴或孔板就能夠很容易地改變流量范圍。

、能直接讀出累計流量

，也能實現遠傳顯示。

、當工作壓力改變時

，通過壓力調節裝置，可以保證計量準確

。

、設計簡單、結構牢靠

、維修方便

。

五、技術參數：

、測量介質：飽和蒸汽

、微過熱蒸汽（過熱度≤30℃）；

、公稱通徑：DN25

、DN50、DN80

、DN100

；

3、zui高工作溫度：240℃

；

、使用壓力范圍：0.05～1.6MPa；

、補償方式：手動壓力補償

；

6、讀數方式：現場直讀

；

、安裝方式：水平安裝。須***安裝在一段水平直管段上

，其指示器須***位于管線之下

，前后直管段長度符合要求（前10DN后5DN）。另蒸汽須***按本體殼上箭頭指示方向流入

。

六

、安裝與使用說明：

1、流量計須***安裝在一段水平直管線上

，其前管段線長度不得小于公稱通徑的10DN

，后段直管線長度不得小于公稱通徑的5DN。管道內徑須***與流量計的公稱通徑相同

。切不可把流量計安裝在管線的zui低處

，流量計的指示器須***垂直于管線下方。

、蒸汽流量向須***按流量計本殼體凸出箭頭指方向

，不得反向。用戶為讀數方便

，需改變表盤方向時

，可旋下緊固指示器的兩只M10×28螺栓，將整個指示器旋轉90°或180°

，再將螺栓緊固于其它兩孔即可

。但不得逆向撥動磁鋼，以免松動造成積算失誤

。

、整機在安裝之前，須***將兩側管道清洗凈，以免污物進入流量計體內造成堵塞

。

、流量計運轉之前，須***打開阻尼室體頂端的兩個注水絲堵

，將阻尼室內注滿清水后緊固

，否則轉子轉速過高會造成整機損壞和積算失誤。

、一切準備工作完畢之后

，緩緩開啟前后閥門，待工作正常后

，在將閥門開到需要的開度

。嚴禁開啟太快，以免轉子受到突然沖擊后受損

。

、流量計在環境溫度低于零度停止工作時，為防止阻尼室內水結冰

，須***將阻尼室內水從排水口放出

。若在嚴寒條件下工作時為防止阻尼水凍結，可在阻尼室體外包上足夠的保溫層

，或在阻尼室內注滿防凍液（含甘醇50%的水溶液）

。

7、表盤讀數：本儀表根據不同的口徑

、孔板設有10kg

、100kg兩種表盤。圖3a所示為10kg表盤

，它的長指針每轉一周為10kg

，其長短針均按順時針方向旋轉，以10：1的比率進位

，長指針走一周

，*短針走一格。*短針走一周

，第二短針走一格……

，依此類推，待第五短針走完一周后

，各指針均回復到零位

。

DN25儀表須***用標定修正系數來教正數值，既把表的讀數乘上標定修正系數

，得出實際蒸汽流量

，其公式為：G=G′·λ

；G:實際流量G′：表指示流量：λ：指定修正系數。λ 的值是由標定時得出

，出廠時在銘牌上注明

。

8、壓力調整：為保證在蒸汽壓力變化時的計量精度

，在指示器內設有壓力補償調整機構

，其壓力調整的刻度指示應與流經本殼體的蒸汽壓力相一致，如不一致時

，須調整到一致。調整方法

；打開后蓋（2）

，松開背母（5）旋動標尺桿（4）將圓刻度盤（3）上的壓力指示刻度線對準標尺（1）上相應的壓力值（與工作壓力值相符合）而后擰緊背母。

七

、使用與維護注意事項：

、流量計運行使用前,須***向阻尼室內注滿干凈清水.首先將兩個注水螺絲擰下來（避免內腔氣體排不凈,水裝不滿）,然后向阻尼室內注滿干凈清水.否則,將導致儀表損壞或降低儀表精度和壽命；

、流量計停止運行時,須***將阻尼室內的水從排水口放凈,以防冬季水結冰凍壞儀表和防止水對儀表的腐蝕

；

3、流量計在環境溫度0℃以下使用時,應在阻尼室內的水中加入適當?shù)姆纼鲆海ㄗ枘嵋簽闈舛葹?0%的乙二醇溶液）

；

、安裝流量計前,應將管路沖洗干凈,防止臟物隨蒸汽進入儀表造成儀表損壞.蒸汽流量計投入運行時,應逐漸打開閥門,不要突然開大閥門,以免損壞零件；

、投入使用時,應根據蒸汽工作壓力,調整補償刻度,使補償刻度值與實際工作下的工作壓力一致,以保證流量計的使用精度

。

八、額定流量表：（單位：kg/h）

蒸汽壓力 MPa	DN25			DN50			DN80			DN100
	節流元件
	1#	2#	3#	1#	2#	3#	1#	2#	3#	1#	2#	3#
0.05	70	35.3	18	660	265	133	1325	660	265	2650	1325	660
0.1	80	40	20	750	300	150	1500	750	300	3000	1500	750
0.2	96.7	48	24	915	366	188	1830	915	366	3660	1830	915
0.3	110	55	27.5	1050	420	210	2100	1050	420	4200	2100	1050
0.4	122	61	30.7	1165	466	233	2330	1165	466	4660	2330	1165
0.5	133	66.6	33.3	1270	508	254	2540	1270	508	5080	2540	1270
0.6	143	71	36	1365	547	273	2730	1365	547	5470	2730	1365
0.7	152.6	76	38	1450	576	290	2900	1450	576	5760	2900	1450
0.8	161.6	80.7	40.7	1540	615	315	3150	1540	615	6150	3150	1540
0.9	170	85	42.7	1620	648	324	3240	1620	648	6480	3240	1620
1.0	176.6	88.7	44.7	1695	677	339	3390	1695	677	6770	3390	1695
1.1				1760	706	353	3530	1760	706	7060	3530	1760
1.2				1835	733	367	3670	1835	733	7330	3670	1835
1.3				1900	760	380	3800	1900	760	7600	3800	1900
1.4				1965	785	393	3930	1965	785	7850	3930	1965
1.5				2015	810	403	4030	2015	810	8100	4030	2015
1.6				2090	835	418	4180	2090	835	8350	4180	2090
指針顯示	0-10kg			0-100kg	0-10kg		0-100kg		0-10kg	0-100kg

九

、公稱壓力及工作溫度：

公稱通徑	精度等級	公稱壓力	使用溫度（℃）	環境溫度（℃）
25	2	1.0	183	-20~+50
50	2.5	1.6	220
80	2.5	1.6	220
100	2.5	1.6	220

十

、外形尺寸及安裝方式：
1、外形尺寸

公稱通徑	安裝方法	法蘭連接	法蘭			LFX
公稱通徑	安裝方法	法蘭連接	外徑D	螺孔中心距D1	螺孔n-d	L	H	B寬度	重量kg
25	水平安裝	GB/T17241 .6-.7-1998	115	85	4-φ14	200	437	153	27
50			160	125	4-φ18	324	680	196	32
80			195	160	8-φ18	324	710	196	40
100			215	180	8-φ18	324	730	196	45

、安裝方式：
本儀表安裝方便

，安裝時請注意以下事項：
1、流量計須***安裝在蒸汽管線水平直管線的中心線上

，其流量計進口端直管段長度不小于10DN

，出口端直管段長度不小于5DN。
2

、流量計開始運行前

，須***從注水口注滿清水。
3

、當流量計在環境溫度0℃以下使用時應注意防凍

，注入散熱器中的清水應使用不凍液（約含50%甘醇的水溶液）來代替

。

十一、選型編碼：

		說明
類型代號	ZW-LFX	旋翼式蒸汽流量計（中偉測控）
-		型號之間連接符
公稱通徑	25	公稱通徑25mm
	50	公稱通徑50mm
	80	公稱通徑80mm
	100	公稱通徑100mm
/		型號之間連接符
節流元件號	1	1號節流元件
	2	2號節流元件
	3	3號節流元件

舉例：ZW-LFX-50/2 說明：旋翼式蒸汽流量計

，公稱通徑50mm

，2號節流元件。

十二

、設計選用及訂貨須知：

、使用蒸汽應是飽和蒸汽或微過熱蒸汽（過熱度不超過20° ）；

、在流量計的公稱壓力范圍內選擇近似流量范圍或常用工作流量

；

3、若選口徑與實際管徑不符

，應改造管路

，但須***滿足直管段要求；

、是否配遠傳儀表及型號

；

5、若無選擇和安裝經驗

，我單位可協助選型

。

售后服務承諾：

1、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況

，并解決客戶使用過程中產生的問題，無償提供技術支持

；

、保修期內出現人為的損壞，我公司負責進行維修

，并收取由此產生的維修費用

；

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意

，用戶可以無條件的選擇退換貨

，我公司不收取任何的手續費，出現質量問題

，承擔來回的運費

。

瀏覽：

上一篇：無

下一篇：機械旋翼式蒸汽流量計
