迪爾巴流量計

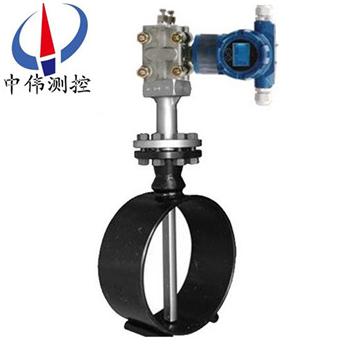

一 ZW-DRB系列迪爾巴流量計結構簡單、裝拆方便、壓力損失小、使用及維護費用較低,在全球因經濟迅猛發展而能源日益短缺的今天,是一種值得大力推廣和使用的節能型經濟流量計 二、工作原理: ZW-DRB系列迪爾巴流量計當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快,在探頭后部產生一個低壓分布區,低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空,并在探頭的兩側出現旋渦。流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素 三、應用場合: ZW-DRB系列迪爾巴流量計適用于多種介質測量:滿管、單向流動的,單相的氣體、蒸汽和粘度不大于10厘泊的液體,如: 1、電廠一、二次風測量 ; 2、高爐煤氣測量; 3 4 5、壓縮空氣測量; 6、飽和蒸汽、高低壓蒸汽測量 7 四 1 迪爾巴的低壓取壓孔位于探頭側后兩邊 2 迪爾巴能夠保證精度的長期穩定 a b c、設計上排除了堵塞現象的發生 3 a、只需要進行幾英寸的線條焊接 b、應用專用工具 c 4、非常低的運行費用: a、它是一種非收縮節流的設計,作為一種插入式流量探頭,迪爾巴的運行費用是zui低的; b、迪爾巴流量傳感器只產生非常低的*性壓力損耗,典型的少于0.7KPa; c、 一個孔板元件所產生的*性壓力損耗超過14KPa; d、與孔板比較 5、連續工作的迪爾巴從根本上杜絕了堵的可能,但是在以下情況下,迪爾巴仍要注意防堵: a、當引壓管泄漏,探頭高壓平衡區遭到破壞,雜質中直徑較小的顆粒就有可能進入取壓孔。 b、當管道處于停產時,由于分子的布朗運動,顆粒小的雜質有可能進入取壓孔。 c、系統頻繁開停機 d、介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞。 五、技術參數: 1、適用壓力:0~40MPa; 2、適用溫度:-180~+550℃ 3 4 5 6 7 六、探頭的優點: 截面的探頭能產生準確的壓力分布,固定的流體分離點 1、可測量多種介質 2 3 4、測量信號穩定 5 6 7、可以在線安裝和檢修。 七、應用新技術: ******的設計帶閥門的接頭迪爾巴流量計全新的設計理念提供一個全新的概念,在儀器的接頭處內置儀表截止閥; 1 2 3 4、快捷的安裝系統; 5、快捷插入和拔出; 6、密封驅動系統能夠避免損壞元件; 7、能夠分別應用于多個探頭的安裝; 8、全部安裝不超過1 小時。 八 1 2、迪爾巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號探頭高壓取壓孔不會被堵探頭的前部形成高壓區,壓力略高于管道靜壓,阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零,沒有物體會進入取壓孔 3、迪爾巴的低壓孔實現本質防堵一般情況下,灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因 九 1 應用范圍:可應用于常溫常壓下的空氣 適用管徑:38-1000mm 2、M2螺紋連接反面支撐探頭: 應用范圍:當流量或管徑較大時選用 適用管徑:38-1600mm 3 應用范圍:特別適用于高溫高壓蒸汽、氧氣等易燃易爆介質的流量測量,滿足過程控制的前提下為了節約成本可選部分插入型 適用管徑:38-10000mm 4、M4法蘭連接反面支撐探頭: 應用范圍:特別適用于高溫高壓蒸汽 適用管徑:38-10000mm 5 應用范圍:M5探頭在多次拆卸后仍能保證良好的密封性能 適用管徑:38-1600mm。 6、M6螺紋連接在線安裝探頭: 應用范圍:M6螺紋連接在線安裝型探頭可以在不停產的情況下安裝或拆卸,特別適合應用于無法停產安裝的測點或介質很臟需定期檢修的測點,如:高爐煤氣等。在直管段足夠長的測量場合 適用管徑:38-10000mm M61非全管插入式在線安裝探頭 M62全管插入式在線安裝探頭
