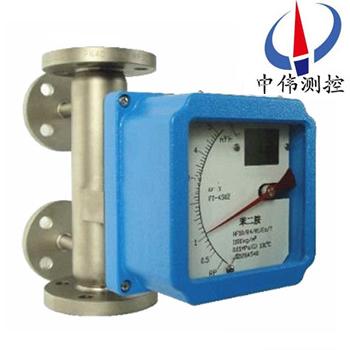

夾套型金屬管浮子流量計

夾套型金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表

。具有結構簡單、工作可靠

、適用范圍廣

、精度較高

、安裝方便等特點

。該系列流量與玻璃轉子流量計比較，具有耐高壓

、高溫、安全性強

、讀數

Description：

一

、產品概述：
ZW-LZ系列夾套型金屬管浮子流量計采用可變面積式測量原理，適用于測量液體

，氣體。全金屬結構

，有指示型

、電遠傳型、耐腐型

、高壓型、

、防爆型。具有0-10mA

，4-20mA的標準模擬量信號輸出和現場指示

。累積，數字通訊

，現場修改測量參數

，不同的供電方式功能

，帶有磁性過濾器和特殊規格品種。廣泛應用于

，石油、化工

、發電

、制藥

、食品

、水處理等。復雜

，惡劣環境條件

，及各種介質條件的流量測量過程中。
二

、結構和工作原理:
1、結構：
主要由三大部分組成：
a

、指示器（智能型指示器

，就地指示器）；
b

、浮子；
c

、錐形測量室

。
2

、工作原理：
ZW-LZ系列夾套型金屬管浮子流量計被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力

，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升

，環隙面積就隨之增大，環隙處流體流速立即下降

，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時

，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小

。浮子內置磁鋼

，在浮子隨介質上下移動時，磁場隨浮子的移動而變化

。
a、對于就地型

，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動

，同時帶動指針

，通過刻度盤指示出此時的流量大小。
b

、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號

，經A/D變換、微處理器

，D/A輸出，LCD液晶顯示

，來顯示出流量的大小及累積流量。
三

、儀表結構：
ZW-LZ系列夾套型金屬管浮子流量計主要由測量器和指示器兩大部分組成

，按連接方式的不同可分為垂直安裝和水平安裝兩種。
測量器部分
基本型：接液零件材質 0Cr19Ni9

，適用于液體測量。
防腐型：內襯聚四氟乙烯

，適用于腐蝕性介質的測量

。
夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15

、 PN1.6 。
阻尼型：適用于氣體測量

。
指示器部分
現場指示型：用于現場指示瞬時流量。
遠傳型：輸出 4 ～ 20mA 的直流信號

，實現遠傳功能。
報警型：用于需要報警的場合

。
四、轉換指示器：
轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度

。從輸出信號來分：有就地顯示型和遠傳信號輸出型：
1

、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

。
2

、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合

，而發生轉動

，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號

，經A/D轉換

，數字濾波，微處理器處理

，D/A輸出

，LCD液晶顯示，來顯示出瞬時流量及累積流量大小

。
五

、主要特點：
1、全金屬結構設計

，堅固

、簡潔、耐高壓

、耐高溫、防腐

、使用壽命長

；
2、短行程

，總高250mm

，安裝方便；
3

、機械指針現場指示瞬時流量

，LCD液晶顯示瞬時流量、累積流量

；
4

、智能型指示器，采用國外zui新信號采集處理芯片

，模塊化設計

，無磁滯后；
5

、具有數據恢復

、數據備份

、掉電保護及錯誤自診斷功能

；
6

、HART型指示器，二線制24VDC供電

，4-20mA標準電流信號輸出疊加HART協議；
7

、通過HART通訊手操器可進行參數組態和現場調整

；
8

、與PC機串口連接，通過Windows程序

，實現現場對儀表進行標定；
9

、可用于易燃、易爆危險場合

；
10

、垂直、水平

、上進下出、底進側出、側進側出等多種安裝形式

，法蘭或螺紋連接

。
六、技術參數：
1

、測量范圍：水2.5～100000l/h（20℃）
2

、量程比：10:1
3、精度等級：1.0

、1.5

、2.5
4

、工作壓力：DN15

、DN25、DN50為PN4.0MPazui大為10.0MPa

、DN80

、DN100為PN1.6MPazui大為6.4MPa
5、介質溫度：-40℃～300℃
6

、介質粘度：DN15：η<5mPa·s（F15.1～F15.3）
η<30mPa·s（F15.4～F15.8）
DN25：η<250mPa·s
DN50～DN150：η<300mPa·s
7、環境溫度：液晶型：-40℃～85℃
指針型：-40℃～120℃
8、連接形式：法蘭（執行標準DIN2501或按用戶提供法蘭標準制造）
9、儀表高度：250mm
10

、電纜接口：M20*1.5
11

、供電電源：24VDC二線制4～20mA或85～265VAC 50/60Hz（遠傳型）
12、報警輸出：上限或下限瞬時流量報警繼電器輸出（觸點容量zui大5A-250VAC）或集電極開路輸出（zui大100mA-30VDC內部阻抗100Ω）

。
13

、脈沖輸出：累積脈沖輸出，zui小間隔每10秒一個脈沖（交流型）或每50毫秒一個脈沖

。
14

、液晶顯示：雙排液晶顯示，顯示瞬時流量及累積流量

。
15

、本安防爆：Exia II CT4。
16

、測量管材質：316不銹鋼（普通型）或內襯聚四氟乙烯（防腐型）

。
七、結構分類：
1

、高溫型結構(G型)
高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量

。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度

，保證指示器工作在允許的環境溫度范圍內

。選型為"G"型?div id="jfovm50" class="index-wrap">？梢詼y(cè)量溫度達-80℃-+300℃的介質的流量

。
2、帶阻尼器裝置的結構（Z型）
阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量

，特別是對于氣體的測量

。

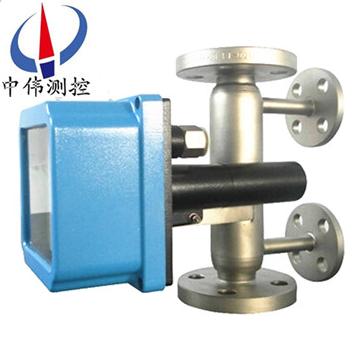

3、夾套型結構(T型)
夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量

。在夾套中通過加熱或冷卻介質

，使低沸點、流體不汽化和不結晶

。
伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.
4

、高壓型結構(Y型)
高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。高壓型結構如下圖所示。目前FFM64系列的zui高壓力可以達到32MPa

。另外高壓型流量計可提供內置磁過濾器型

，安裝高度均為350mm。FA

、FB和FC型zui大壓力為10MPa

。
八、在安裝時應遵循以下步驟：
1

、在安裝到工藝管道之前，應拆卸所有安裝并檢查有沒有運輸損壞

；
2

、為防止在運輸途中,指示器中裝有固定指針的橡皮筋,接線前應打開指示器左蓋把它輕輕取走，不要指針位置變化

；
3

、打開指示器右蓋，電纜線穿過電纜引入裝置后

，按旋轉角變送器的接線圖接線后

，旋緊壓螺母，使電纜固定

，然后旋緊左右蓋的緊固螺釘

，使指示器防水防塵；
4

、儀表的上下游管道應與儀表的口徑相同,連接法蘭或螺紋應與儀表的法蘭和螺紋匹配

，儀表上游直管段長度應保證是儀表公稱口徑的5倍，下游直管段長度h2不少于250mm

；
5

、由于儀表的測量機構采用的是磁傳遞，所以為了保證浮子流量計的性能

，傳感器的安裝周?chē)辽?00mm處

，不允許有鐵磁性物質存在；
6

、儀表安裝前,工藝管道應進行吹掃

，防止管道中滯留的鐵磁性物質附著在儀表里，影響儀表的性能

，甚至?xí)p壞儀表.如果不可避免

，應在儀表的入口安裝磁過濾器；
7

、測量氣體的儀表,是在特殊壓力下的校準,如果氣體在儀表的出口直接排放到大氣

，將會在浮子處產生壓降,并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門

，以便能對所需流量值進行設定

，當浮子上維持標校壓力時，氣體將在閥門處膨脹

；
8

、儀表的安裝形式分為垂直安裝和水平安裝，如果是垂直安裝形式

，應保證儀表的直度優于1%

；如果是水平安裝形式應保證儀表的水平度優于1%；
9

、安裝在管道中的儀表不應受到應力的作用

，儀表的出口和入口應有合適的管道支撐,可以使儀表處于zui小應力狀態；
10

、產品與計算機等相關聯進行標校等操作時

，須***在安全場所進行。
九

、安裝注意事項：
1 安裝流量計之前一定要將管道內的焊渣

、雜物清理干凈。
2 流量計的直立部分須***垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.
3 為了確保流量計的測量準確性

，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段

，測量時調節控制閥須***安裝在流量計的下游。
4 若被測介質為大的脈動流或兩相流

，應在流量計的上游安裝緩沖器來消除或減弱脈動

，保證介質的流動是單相穩定的，同時

，建議流量計使用阻尼型的

。
5 測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器

。
6 流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷

，否則應增加固定流量計的支撐。
7 為了便于流量計的保養維修

，磁過濾器的清洗以及用戶管路的定期維護保養

，建議使用如圖所示妁旁路管道。
8 當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作

。
9 對電遠傳及帶報警限位開關的流量計在使用前

，打開儀表蓋，按接線圖正確接線

。
10 按儀表指示器中的警示牌

，取出運輸中防止浮子振動的阻動件

，復原后再使用儀表。

十

、流量參數表：

通經（mm）	流量范圍			壓力損失kPa
	水L/h*		空氣M3/h*	水	空氣
	常規型	防腐型	常規型，防腐型	水	空氣
15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
40	500～5000	---	12～120	10.8	9.8
40	600～6000	----	16～160	12.6	16.5
50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
80	2500～25000	1600～16000	60～600	8.1	12.9
80	4000～40000	2500～25000	80～800	9.5	18.5
100	6300～63000	4000～40000	100～1000	15.0	19.2
150	20000～100000	---	600～3000	19.2	20.3

十一、選型編碼：

代號	測量管結構
ZW-LZ50	下進上出
ZW-LZ51	下進上橫出
ZW-LZ52	下橫進上橫出
ZW-LZ53R	右進左出
ZW-LZ53L	左進右出
ZW-LZ50S	螺紋連接
ZW-LZ50M	快速接頭連接
	代號	接液材質
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	R2	316L
	RP	PTFE
	T1	鈦合金
		代號	管道口徑
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代號	附加結構
			無
			T	夾套型
			Z	阻尼型
			G	高溫型
			Y	高壓型
				代號	指示器形式代碼組合
				M1	就地指示器，機械指示瞬時流量
				M2	供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
				M3	供電型，無機械指示，液晶顯示瞬時/累積流量
					代碼	供電方式
					無	只限M1指示器
					A	220VAC，4－20mA輸出
					B	電池供電，無輸出
					C	24VDC ，二線制供電，4－20mA輸出
					D	24VDC ，三、四線制供電，4－20mA輸出
						代號	防爆標志
						l	本安iaCT5方型殼體
						d	隔爆Diibt4園殼體
							代號	報警或脈沖輸出
							無	無報警或脈沖輸出
							K1	上限報警或脈沖輸出
							K2	下限報警或脈沖輸出
							K3	上、下限報警或脈沖輸出
