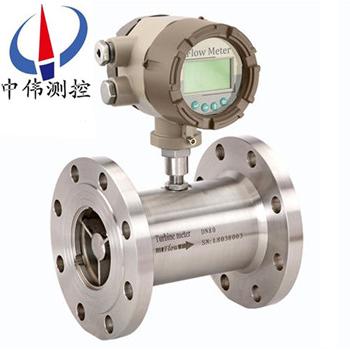

智能液體渦輪流量計

智能液體渦輪流量計采用國外xj****技術生產制造的

，是理想計量液體的流量計。它具有結構簡單，計量精度高

，使用壽命長

，操作簡單

，容易檢修等特點

。儀表具備儀表系數三點修正，智能補償儀表系數非線性

，并可進行現場修

Description：

一

、產品概述：
ZW-LWGY系列智能液體渦輪流量計是采用xj****的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示

，具有機構緊湊

、讀數直觀清晰、可靠性高

、不受外界電源干擾

、抗雷擊

、成本低等明顯優點。儀表具備儀表系數三點修正

，智能補償儀表系數非線性

，并可進行現場修正

。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字

，帶清零功能）。所有有效數據掉電后保持10年不丟

。該類渦輪流量計均為防爆產品

，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式

、是否具備遠傳信號輸出可分為L(zhǎng)WGY-□B型和LWGY-□C型

。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能

。
LWGY-□C型：供電電源采用24VDC外供電

，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要

，可增加RS485或HART通訊

。

二、工作原理：
ZW-LWGY系列智能液體渦輪流量計的原理是流體流經傳感器殼體

，由于葉輪的葉片與流向有一定的角度

，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉

，在力矩平衡后轉速穩定

，在一定的條件下，轉速與流速成正比

，由于葉片有導磁性

，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線

，周期性的改變著線圈的磁通量

，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形

，形成有一定幅度的連續的矩形脈沖波

，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量

。在一定的流量范圍內

，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]

；
k——傳感器的儀表系數[1/m3]

，由校驗單給出

。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數

。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中

，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量

。
三

、應用場合：
ZW-LWGY系列智能液體渦輪流量計廣泛用于石油、化工

、冶金

、供水、造紙

、環保

、食品等領域，適用于測量封閉管道中與不銹鋼及剛玉

、硬質合金不起腐蝕作用

，且無纖維、顆粒等雜質的液體

。若與具有特殊功能的顯示儀表配套使用

，可以進行自動定量控制、超量報警等用途

。
四

、型號及標準配置：
ZW-LWGY型：基本型傳感器。說明：不帶現場顯示

，輸出脈沖信號

。標配為非防爆型產品。
ZW-LWGY-A型：4-20mA變送器

。說明：不帶現場顯示

，輸出4-20mA標準電流信號。標配為防爆型產品(ExdIIBT6)

。
ZW-LWGY-B型：智能現場顯示

。說明：雙排液晶表頭，現場同時顯示瞬時流量和累積流量

，鋰電池供電

，電池電量可連續使用三年以上，無信號輸出

。標配為防爆型產品(ExdIIBT6)

。
ZW-LWGY-C型：智能一體化型。說明：雙排液晶表頭

，現場同時顯示瞬時流量和累積流量

，外供24VDC

，輸出4-20 mA標準電流信號，標配為防爆型產品(ExdIIBT6)

。

五

、主要特點：
1、壓力損失小

，葉輪具有防腐功能

。
2、具有較高的抗電磁干擾和抗震動能力

，性能可靠工作壽命長

。
3

、采用xj****的超低功耗單片微機技術

，整機功能強，功耗低

，性能******

。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%

。
4

、儀表系數可由按鍵在線設置，并可顯示在LCD屏上

，LCD屏直觀清晰

，可靠性高。
5

、采用EEPROM對累積流量

、儀表系數進行掉電保護。保護時間大于10年

。

六

、技術參數：
1、高準確度

，一般可達±1%R

、±0.5%R，高精度型可達±0.2%R

；
2

、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性

，如經常校準或在線校準可得到******的準確度

，在貿易結算中是優先選用的流量計；
3

、具備儀表系數三點修正

，智能補償儀表系數非線性

，并可進行現場修正
4、所有有效數據掉電后保持10年不丟

；
5

、范圍度寬，中大口徑可達1:20

，小口徑為1:10

；
6、結構緊湊輕巧

，安裝維護方便

，流通能力大；
7

、適用高壓測量

，儀表表體上不必開孔，易制成高壓型儀表

；
8

、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器

，例如低溫型

、雙向型、井下型

、混砂專用型等

；
9、可制成插入型

，適用于大口徑測量

，壓力損失小，價格低

，可不斷流取出

，安裝維護方便。
七

、儀表類型：
A

、現場顯示型：
本智能流量計是采用xj****單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪

、旋渦）配套

。可顯示瞬時流量和累計總量

。累計流量：八位數字

，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化

。顯示精度：±1個顯示單位

。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示

，隔爆型

。小信號切除功能。
B

、脈沖輸出型：
工作電壓：+12VDC或+24VDC兩種（客戶定貨前須***選定一種供電電源）

。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋

，渦輪流量傳感器安裝完后

，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊

。接線：脈沖輸出型放大器對外引線為三根

，紅線、白線和屏蔽

。紅線接正電源

，白線為脈沖輸出和其它顯示儀或設備連接

，屏蔽接地
C

、4～20mA輸出型：
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量

，20mA對用渦輪流量傳感器z大流量

，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米

。安裝：渦輪流量傳感器安裝完后

，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊

。接線：4~20mA輸出型放大器對外引線為紅線和白線

。紅線為電源線，白線為信號線

。
D

、分體遠傳顯示型：
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。

八

、布線與接地注意事項：
布線注意事項
1

、盡可能采用一根完整的電纜線。
2

、應盡可能遠離電噪聲源（如大功率變壓器

、電動機和強電源線），避免與動力電源線平行布線

。
3

、建議在粗的電線末端采用非錫焊的夾緊式接線片

。
4、為防水和機械損傷

，將電纜線裝入金屬導管內

，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時

，兩者不能安裝在同一根導管內）

。
5、對存在較強外磁場的區域

，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽

。
6、防爆型渦輪流量傳感器電纜線的連接

，須***嚴格遵守防爆放大器的有關標準

。
接地問題
1、屏蔽線只能一端接地

，在顯示儀表端接地

。
2、接地應良好可靠

，防爆型接地電阻需小于10Ω

。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈

，黏度低

，腐蝕性小，不含雜質

，以減少對軸承的磨損

。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器

。為避免流體中雜質進入變送器損壞重酬

，以及為了防止渦輪被卡住，必要時加裝過濾器

。
2

、流量計的安裝應避免振動，避免磁場及熱輻射

。
3

、介質的密度和黏度的變化對流量示值有影響，必要時應做修正

。

九

、配管要求：
1、為消除管道內橫截面流速分布不均勻?qū)y(cè)量精度的影響，流量傳感器上下游應具有一定的直管段

，或安裝整流器來代替部分直管段

。一般，上游直管段不小于15D

，下游直管段不小于5D（D為流量傳感器公稱通徑）

。
2、為了消除回流

，流速分布不均勻和旋流的影響

，可在上游裝上整流器，此時流量傳感器上游部分的直管長度L=10D即可

，若為15～20D

，則測量精度可達到標定精度。
3

、當被測液體中含有固體雜質時

，應在流量傳感器的上游安裝過濾器，過濾器的目數為20～60目（3～9目/cm2）

，一般流量傳感器口徑小的目數多些

。過濾器的安裝位置應考慮便于過濾網的拆裝。
4

、液體中混有氣體或測量易氣化的液體時

，應安裝空氣分離器（消氣器）。
5

、若被測液易氣化

，為了防止產生氣穴，流量傳感器的出口端的壓力應高于下式計算值Pmin：
Pmin = 2△P 1.25Pv式中：Pmin—zui低壓力

；△P—zui大流量下流量計的壓力損失；
Pv—z高使用溫度下被測液體的飽和蒸汽壓
6

、通過流量傳感器的流量過大時

，會使軸承壽命過短，通常通過閥門將流量調到合適大小

，其閥門應安裝在流量計的下游

。
7、為了在檢修中不中斷流體輸送

，通常在流量傳感器的上下游安裝截止閥

，同時設置旁通管道，并應確保測量時旁通管道在旁通閥門關閉時不泄漏

。
8

、若有可能產生逆向流，應加止回閥，以防止流體反向流動

。
9

、流量傳感器應與管道同心，密封圈不得凸入管道

。
10

、為了避免流量計內聚集氣體，流量計不應安裝在水平管線的zui高點

。
11

、若流量計安裝在管線的低點，應在管線上安裝排放閥

，定期排放沉淀物

。
12、流量傳感器的前后管道應支撐牢靠

，使之無明顯振動

。
13、對新鋪設的管道進行清掃時

，應在安裝流量傳感器的部位先接入一段短管

，待清掃完畢后再裝上流量傳感器。
14

、需要測量流體的溫度時

，應在流量傳感器下游5倍管道公稱通徑的長度處測量。
15

、需要測量流體的壓力時

，應在流量傳感器上游10倍管道公稱通徑的長度處測量。
十

、安裝場所：
1

、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH

；
2

、通風良好、避免日曬

、雨淋

；
3、避免在配管有振動或應力的場所

；
4

、避免易受到強烈熱輻射、放射性影響的場所

；
5

、須***避免外界強電磁場對檢測信號的干擾

。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾

；
6

、在有防爆要求的場所，應采用隔爆放大器

；
7

、安裝位置應考慮便于安裝、操作

、維修

。

十一、使用中注意事項：
(1)渦輪流量計投運前要xj****行儀表系數的設定

，仔細檢查

，確定流量計接線無誤、接地良好后方可送電

；
(2)定期對流量計進行清洗

、檢查和復校，有潤滑油或清洗液注入口的流量計

，應按說明書的要求定期注入潤滑油或清洗液

，以維護葉輪良好運行

；
(3)監查顯示儀表狀況

，評估顯示儀表讀數

，有異常要及時檢查；
(4)保持過濾器暢通

，過濾器堵塞情況可以從其入口

、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除

；
(5)對于貿易結算用渦輪流量計

，為保證計量的準確可靠，須***定期進行檢定

。

十二

、參數對照表：

儀表型號	LWGY-N		LWGY-A		LWGY-B	LWGY-C
信號輸出	脈沖		4-20mA		無	4-20mA/脈沖
供電電源	+24VDC ±15%	+24VDC ±15%	24VDC ±15%	24VDC ±15%	鋰電池	24VDC ±15%
精度等級	1.0～0.5級		1.0～0.5級		1.0～0.5級
測量范圍	標準量程		標準量程		標準量程或擴展量程
顯示器	無		無		有
通訊接口	無		無		無	可選RS485
通訊協議	無		無		無	Moubus HART
儀表材質	不銹鋼		不銹鋼		不銹鋼
防爆等級	無		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP60		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN4～DN250		DN4～DN250		DN4～DN250
介質溫度	-20℃～120℃		-20℃～120℃		-20℃～120℃
環境溫度	-30℃～60℃		-30℃～60℃		-30℃～60℃

十三、測量范圍及工作壓力：

儀表口徑	正常流量范圍(m³/h)	擴展流量范圍(m³/h)	常規耐受壓力(MPa)	特制耐壓等級(MPa) (法蘭連接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12 、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12 、16 、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16 、25
DN 15	0.6～6	0.4～8	6.3 、2.5(法蘭)	4.0 、6.3、12 、16 、25
DN 20	0.8～8	0.45～9	6.3、2.5(法蘭)	4.0 、6.3 、12、16 、25
DN 25	1～10	0.5～10	6.3 、2.5(法蘭)	4.0、6.3 、12 、16、25
DN 32	1.5～15	0.8～15	6.3 、2.5(法蘭)	4.0 、6.3、12 、16 、25
DN 40	2～20	1～20	6.3、2.5(法蘭)	4.0 、6.3 、12、16 、25
DN 50	4～40	2～40	2.5	4.0 、6.3、12 、16 、25
DN 65	7～70	4～70	2.5	4.0、6.3 、12 、16、25
DN 80	10～100	5～100	2.5	4.0 、6.3 、12、16 、25
DN 100	20～200	10～200	2.5	4.0 、6.3、12 、16 、25
DN 125	25～250	13～250	1.6	2.5 、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5 、4.0

十四

、選型編碼：

型號								說 明（中偉測控）
ZW-LWGY	□	□	□	□	□	□	□	說 明（中偉測控）
公稱通徑	4							4mm，標準量程0.04～0.25m³/h ，寬量程為0.04～0.4m³/h
	6							6mm ，標準量程0.1～0.6m³/h，寬量輪為0.06～0.6m³/h
	10							10mm ，標準量程0.2～1.2m³/h ，寬量程為0.15～1.5m³/h
	15							15mm，標準量程0.6～6m³/h寬量程為0.4～8m³/h
	20							20mm ，標準量程0.8～8m³/h ，寬量程為0.4～8m³/h
	25							25mm，標準量程1～10m³/h ，寬量程為0.5～10m³/h
	32							32mm ，標準量程1.5～15m³/h，寬量程為0.8～15m³/h
	40							40mm ，標準量程2～20m³/h ，寬量程為1～20m³/h
	50							50mm，標準量程4～40m³/h ，寬量程為2～40m³/h
	65							65mm ，標準量程7～70m³/h，寬量程為4～70m³/h
	80							80mm ，標準量程10～100m³/h ，寬量程為5～100m³/h
	100							100mm，標準量程20～200m³/h ，寬量程為10～200m³/h
	125							125mm ，標準量程25～250m³/h，寬量程為13～250m³/h
	150							150mm ，標準量程30～300m³/h ，寬量程為15～300m³/h
	200							200mm，標準量程80～800m³/h ，寬量程為40～800m³/h
類型		N						傳感器型：+12V或24V供電，輸出三線制脈沖信號
		A						變送器型：+24V供電，輸出二線制4～20mA
		B						智能型：鋰電池供電，現場顯示無信號輸出
		C						智能型：+24V供電，現場顯示并輸出二線制4～20mA
		C1						智能型：+24V供電，現場顯示并帶有RS486通訊協議
		C2						智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不銹鋼
材質					L			316(L)不銹鋼
防爆						E		防爆型 (防爆等級：ExdⅡBT6)
壓力等級							N	常規
壓力等級							H	高壓
