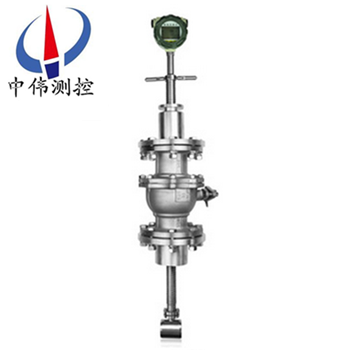

球閥插入式渦街流量計

球閥插入式渦街流量計是插入到被測管道中心

，測量管道中心流速來計算被測管道流量的大口徑流量計

。若在管道的插入口安裝球閥

，則可以進行流量計的不斷流拆卸，在臟污介質中運行時便于定期清洗和維修

。

Description：

一

、產品概述：
ZW-LUCB系列球閥插入式渦街流量計是插入到被測管道中心，測量管道中心流速來計算被測管道流量的大口徑流量計

。若在管道的插入口安裝球閥

，則可以進行渦街流量計的不斷流拆卸，在臟污介質中運行時便于定期清洗和維修

。儀表參數能長期穩定

。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較xj****

、理想的流量儀表

。
二、工作原理：
ZW-LUCB系列球閥插入式渦街流量計的渦街測量頭（即小口徑渦街流量傳感器）是利用“卡門渦街”原理研制而成.在渦街測量頭表體中,垂直的插入一根三角柱即旋渦發生體,當表體中有介質流過時,則在三角柱的兩側交替的產生方向相反有規則的卡門渦街,其旋渦的信號頻率是由壓電元件制成檢測頭,檢測出來一側旋渦的分離頻率與介質的流動速度成正比,見公式 f=V*St/1-1.27d/D
式中： f-三角柱一側旋渦分離頻率,（Hz）

；
St-斯特羅哈系常數

；
V--管道內平均流速,（m/s）；
d--三角柱特征寬度,（m）

；
D--測量頭內徑,（m）

。
通過大量的實驗測試,確定渦街測量頭的儀表系數K.公式如下：
K0=f/V點
式中：K0-測量頭儀表系數,（1/m）;
V點-測量頭所在點處的速度,（m/s）.
根據流速V與管道內流量的關系,可以確定插入式渦街流量傳感器在不同管道下的儀表系數KT（1/m3）,從而確定管道內平均流速和體積流量。
三

、應用場合：
ZW-LUCB系列球閥插入式渦街流量計適用于石油

、化工、冶金

、熱力

、紡織、造紙等行業對過熱蒸汽

、飽和蒸汽

、壓縮空氣和一般氣體（氧氣、氮氣氫氣

、天然氣

、煤氣等）、水和液體（如：水

、汽油

、酒精、苯類等）的計量和控制

。
四

、主要特點：
1、采用微功耗高新技術

，科技含量高

，性能穩定

，精度高，壽命長

，技術及部件均為進口

。
2、結構簡單而牢固

，無可動部件

，可靠性高，長期運行十分可靠
3

、抗震性能好

，零點無漂移

，有效消除外界振動影響

。
4、輸出是與流量成正比的脈沖信號

，無零點漂移

，
5、測量范圍寬

，量程比可達10:1

。
6、現場液晶顯示

，同時瞬時流量顯示

、累計總量顯示、百分比顯示

、頻率顯示

、不必輪流切換。
7

、就地按鍵設置

，方便參數調整，無需手持通訊器

。
8

、壓力損失較小，動態測量范圍寬

，運行費用低

，*********節能。
9

、密度計算

、溫度、壓力補償計算

，補償計算公式在線檢驗

。
10

、0-5KHZpinlv輸出、4-20MA輸出或HATR通訊

、Modbus協議通訊

，可與工業自動化系統連接。
11

、根據現場要求可將傳感器與儀表分離

，實行分體控制與遠程控制。
五

、技術參數：
1

、公稱通徑：DN300～2200插入式）；
2

、公稱壓力（MPa）：1.6-4.0

；
3、介質溫度（℃）：壓電式：-40-450℃（協議訂貨）

；
4

、本體材料：1Cr18Ni9Ti，（其它材料協議供貨）

；
5

、準確度：±1%R，±1.5%R

，±1FS

；插入式：±2.5%R，±2.5%FS

；
6

、供電電壓：傳感器：+12V DC，+24V DC

；變送器：+24V DC

；電池供電型：3.6V電池；
7

、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V

，低電平≤1V；電流：4～20mA

；
8

、防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5；
9

、防護等級：普通型IP65

；
10、環境條件：溫度-20℃～55℃

，相對濕度5%～90%

，大氣壓力86～106kPa

；
11、適用介質：氣體

、液體

、蒸汽；
12

、傳輸距離傳感器：zui長可達4km

，兩線制變送器（4～20mA）：負載電阻≤750Ω。

六

、安裝條件：

、傳感器應安裝在水平、垂直

、傾斜(液體流向自下而上)的與其通徑相同的管道上

。傳感器的上游和下2、游應配置一定長度的直管段

，其長度應符合前直管段15～20D

，后直管段5～1OD的要求。

、安裝液體傳感器的附近管道內應充滿被測液體。

、傳感器應避免安裝在有強烈機械振動的管道上

。

5、直管段的內徑盡可能與傳感器通徑一致

，若不能一致

，應采用比傳感器通徑略大的管道，誤差要≤3%

，并不超過5mm

。

6、傳感器應避免安裝在有較強電磁場干擾

、空間小和維修不方便的場合

。

七、安裝步驟：
1

、在需要安裝流量計的管道正上方（水平管道有此要求）

，割開一個略小于ф100的孔，去掉毛刺

；
2

、將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管道垂直

，焊接牢固

；
3

、放上墊片，插入流量計

，法蘭連接

，若此時有球閥，應先將球閥放在短管上連接好

，再打開球閥

，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）

。

八

、調試使用期間需要注意的問題：
1、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源。
2

、渦街流量計在室外使用時

，建議加配防護罩。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質高壓力的1.5倍）

。選型應在規定的流量范圍內，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪

。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定，通常每年2~3次

。
5

、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行

。

九

、注意事項：

1.專用法蘭與直管段焊接時不能帶著傳感器焊接。

2. 安裝時應使傳感器的流向標志與管道內流體流向一致。

3. 傳感器安裝前

，法蘭凹槽內須***放好密封圈

。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處

，測溫點在下游5～8DN處

。

4.測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來

。

5.連接傳感器的屏蔽電纜走向

，應盡可能遠離強電磁場的干擾場合。******不允許與高壓電纜一起敷設

，屏蔽電纜要盡量縮短

，并且不得盤卷，以減少分布電感

，zui大長度不應超過200米

。

6.安裝傳感器前，管道須***進行清洗

。沖掉管內的雜質

，避免通流后堵塞傳感器。測量液體的管道須***充滿被測液體

，防止氣泡的干擾

。

7、測量氣體的管道為防止儲積液的干擾

。高溫高壓下更換探頭體時

，須***安全操作，做好高溫防護

。降溫降壓后在安全條件下方可更換探頭。

十

、參數對照表：

公稱通經	250～1500
儀表材質	1Cr18Ni 9Ti
公稱壓力（Mpa）	PN1.6Mpa ；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	示值的±2.5%
量程比	1:10 ；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：、+24VDC 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	KVVP3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

十一

、流量范圍：

代碼	公稱通徑 (ｍｍ)	流量范圍（ｍ３／ｈ）
代碼	公稱通徑 (ｍｍ)	液體	氣體	蒸汽
ZW-LUCB	250	100～1000	1000～8000	930～8000
ZW-LUCB	300	150～1500	1500～11500	1330～11440
ZW-LUCB	350	200～2000	2000～15600	1800～15600
ZW-LUCB	400	250～2500	2500～20000	2400～20000
ZW-LUCB	500	400～4000	4000～30000	3700～31800
ZW-LUCB	600	500～5000	5000～45000	5300～45800
ZW-LUCB	700	700～7000	7000～60000	7300～62300
ZW-LUCB	800	900～9000	9000～80000	9500～81400
ZW-LUCB	1000	1400～14000	14000～120000	14800～127200

十二、選型編碼：

代號	口徑	帶球閥插入式渦街流量計（中偉測控）
ZW-LUCB 020	200mm
ZW-LUCB 025	250mm
ZW-LUCB 030	300mm
ZW-LUCB 035	350mm
ZW-LUCB 040	400mm
ZW-LUCB 045	450mm
ZW-LUCB 050	500mm
--------	--------
ZW-LUCB 0200	2000mm
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	功能2
				E	2.5級
				T1	常溫
				T2	高溫
				T3	蒸汽
				P1	1.6MPa
				P2	2.5MPa
				P3	4.0MPa
				D1	內部3.6V供電
				D2	DC24V供電
				B1	不銹鋼
				B2	碳鋼
