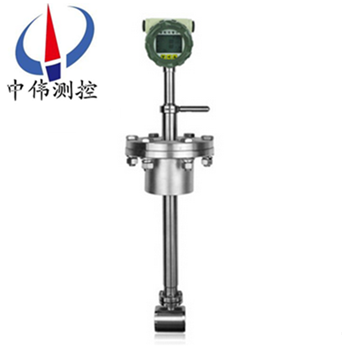

簡易插入式渦街流量計

簡易插入式渦街流量計主要用于各種行業工業管道中大口徑氣體

、液體、蒸汽介質流體的流量測量

。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力

、溫度

、粘度等參數的影響

。無可

Description：

一

、產品概述：
ZW-LUCB系列簡易插入式渦街流量計優點是抗振性能特別好

，無零點漂移

，可靠性高

。通過長時間對渦街流量計進行的大量波形分析和頻譜分析

，設計出理想的探頭形狀

、壁厚

，高度、探頭桿直徑及與之相配套的壓電晶體

，采用xj****的數控車床進行加工

，確保加工的同軸度和光潔度等技術參數

，配合特殊的工藝處理

，從而zui大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病

。

主要使用在在大規格的管道上

，減少管路安裝等

，以節約成本

。流量計量是工業過程中極重要的環節

，選型更是一件很慎重的事情，首先須***了解現場工藝流體的性質

，充分考慮到準確度

、測量環境

、重復性、測量范圍

、壓力損失和響應時間等因素

，才能對選型作出正確判斷

。隨著傳感器技術和計算機技術的進步

，流量測量將向高可靠性、廣泛適應性及良好的信號傳輸等方面發展

。

二

、工作原理：
ZW-LUCB系列簡易插入式渦街流量計的渦街測量頭（即小口徑渦街流量傳感器）是利用“卡門渦街"原理研制而成.在渦街測量頭表體中,垂直的插入一根三角柱即旋渦發生體,當表體中有介質流過時,則在三角柱的兩側交替的產生方向相反有規則的卡門渦街,其旋渦的信號頻率是由壓電元件制成檢測頭,檢測出來一側旋渦的分離頻率與介質的流動速度成正比,見公式 f=V*St/1-1.27d/D
式中： f-三角柱一側旋渦分離頻率,（Hz）

；
St-斯特羅哈系常數

；
V--管道內平均流速,（m/s）

；
d--三角柱特征寬度,（m）

；
D--測量頭內徑,（m）

。
通過大量的實驗測試,確定渦街測量頭的儀表系數K.公式如下：
K0=f/V點
式中：K0-測量頭儀表系數,（1/m）;
V點-測量頭所在點處的速度,（m/s）.
根據流速V與管道內流量的關系,可以確定插入式渦街流量傳感器在不同管道下的儀表系數KT（1/m3）,從而確定管道內平均流速和體積流量

。
三、應用場合：
ZW-LUCB系列簡易插入式渦街流量計廣泛適用于石油

、化工

、冶金

、熱力

、紡織、造紙等行業對過熱蒸汽

、飽和蒸汽

、壓縮空氣和一般氣體（氧氣

、氮氣氫氣

、天然氣

、煤氣等）、水和液體（如：水

、汽油

、酒精

、苯類等）的計量和控制

。
四

、主要特點：
1

、采用微功耗高新技術

，科技含量高

，性能穩定

，精度高

，壽命長

，技術及部件均為進口

。
2

、結構簡單而牢固，無可動部件

，可靠性高

，長期運行十分可靠
3

、抗震性能好

，零點無漂移

，有效消除外界振動影響。
4

、輸出是與流量成正比的脈沖信號，無零點漂移

，
5

、測量范圍寬，量程比可達10:1

。
6、現場液晶顯示

，同時瞬時流量顯示

、累計總量顯示

、百分比顯示

、頻率顯示

、不必輪流切換

。
7

、就地按鍵設置

，方便參數調整

，無需手持通訊器。
8

、壓力損失較小

，動態測量范圍寬

，運行費用低

，*********節能

。
9

、密度計算、溫度

、壓力補償計算

，補償計算公式在線檢驗

。
10

、0-5KHZpinlv輸出

、4-20MA輸出或HATR通訊

、Modbus協議通訊

，可與工業自動化系統連接

。
11

、根據現場要求可將傳感器與儀表分離

，實行分體控制與遠程控制

。
五

、技術參數：
1、公稱通徑：DN300～2200插入式）

；
2

、公稱壓力（MPa）：1.6-4.0

；
3

、介質溫度（℃）：壓電式：-40-450℃（協議訂貨）

；
4、本體材料：1Cr18Ni9Ti

，（其它材料協議供貨）

；
5

、準確度：±1%R

，±1.5%R，±1FS

；插入式：±2.5%R

，±2.5%FS

；
6

、供電電壓：傳感器：+12V DC，+24V DC

；變送器：+24V DC

；電池供電型：3.6V電池

；
7

、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V

，低電平≤1V

；電流：4～20mA

；
8

、防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5

；
9

、防護等級：普通型IP65

；
10、環境條件：溫度-20℃～55℃

，相對濕度5%～90%

，大氣壓力86～106kPa；
11

、適用介質：氣體

、液體

、蒸汽

；
12

、傳輸距離傳感器：zui長可達4km

，兩線制變送器（4～20mA）：負載電阻≤750Ω。
六

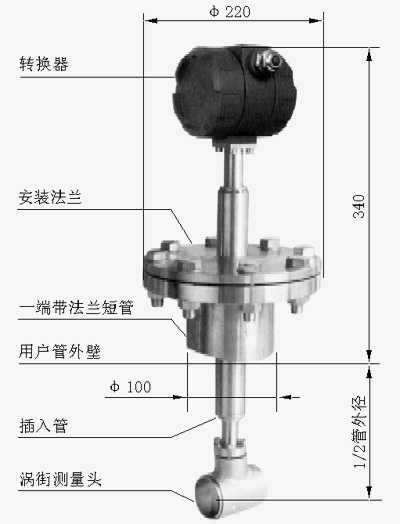

、安裝方法：
將渦街測量頭插入管道特定位置

，通過測量該位置的局部流量

，根據管道截面流速分布關系

，計算出管道內平均流速值

。它由轉換器

、插入桿組件

、球閥（根據需求配）

、安裝短管（ф100）

、渦街測量頭等組成

。
七

、安裝步驟：
1

、在需要安裝流量計的管道正上方（水平管道有此要求）

，割開一個略小于ф100的孔

，去掉毛刺

；
2、將配套的一端帶有法蘭的短管放在孔的上面

，保持短管與管道垂直

，焊接牢固

；
3

、放上墊片

，插入流量計

，法蘭連接

，若此時有球閥

，應先將球閥放在短管上連接好，再打開球閥

，插入流量計

；
4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）

。

八

、調試使用期間需要注意的問題：
1、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源

。
2

、渦街流量計在室外使用時

，建議加配防護罩

。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護

。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內

，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓

、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門

，防止瞬間氣流沖擊而損壞渦輪

。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定

，通常每年2~3次

。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行

。

九

、注意事項:

、專用法蘭與直管段焊接時不能帶著傳感器焊接

。

、安裝時應使傳感器的流向標志與管道內流體流向一致

。

3、傳感器安裝前

，法蘭凹槽內須***放好密封圈。壓力和溫度測量點的位置

，取壓點在傳感器下游3～5DN處

，測溫點在下游5～8DN處

。

、測量高溫介質時

，切勿用隔熱材料把傳感器連接桿周圍包起來

。

、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合

。******不允許與高壓電纜一起敷設

，屏蔽電纜要盡量縮短，并且不得盤卷

，以減少分布電感

，zui大長度不應超過200米。

6、安裝傳感器前

，管道須***進行清洗

。沖掉管內的雜質

，避免通流后堵塞傳感器

。測量液體的管道須***充滿被測液體

，防止氣泡的干擾

。

、測量氣體的管道為防止儲積液的干擾

。高溫高壓下更換探頭體時

，須***安全操作

，做好高溫防護

。降溫降壓后在安全條件下方可更換探頭

。

十

、參數對照表：

公稱通經	250～1500
儀表材質	1Cr18Ni 9Ti
公稱壓力（Mpa）	PN1.6Mpa ；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃
環境條件	溫度－10～+55℃ ，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	示值的±2.5%
量程比	1:10 ；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：、+24VDC 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	KVVP3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

十一

、流量范圍：

代碼	公稱通徑 (ｍｍ)	流量范圍（ｍ３／ｈ）
代碼	公稱通徑 (ｍｍ)	液體	氣體	蒸汽
LUCB-025	250	100～1000	1000～8000	930～8000
LUCB-030	300	150～1500	1500～11500	1330～11440
LUCB-035	350	200～2000	2000～15600	1800～15600
LUCB-040	400	250～2500	2500～20000	2400～20000
LUCB-050	500	400～4000	4000～30000	3700～31800
LUCB-070	700	700～7000	7000～60000	7300～62300
LUCB-080	800	900～9000	9000～80000	9500～81400
LUCB-0100	1000	1400～14000	14000～120000	14800～127200

十二、選型編碼：

代號	口徑	帶球閥插入式渦街流量計（中偉測控）
ZW-LUCB 020	200mm
ZW-LUCB 025	250mm
ZW-LUCB 030	300mm
ZW-LUCB 035	350mm
ZW-LUCB 040	400mm
ZW-LUCB 045	450mm
ZW-LUCB 050	500mm
--------	--------
ZW-LUCB 0200	2000mm
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	功能2
				E	2.5級
				T1	常溫
				T2	高溫
				T3	蒸汽
				P1	1.6MPa
				P2	2.5MPa
				P3	4.0MPa
				D1	內部3.6V供電
				D2	DC24V供電
				B1	不銹鋼
				B2	碳鋼

十三、訂貨選用選型須知：

、①名稱與型號

、②口徑

、流量范圍

、③是否帶附件以便我們的為您正確選型

、④使用壓力、⑤使用介質的溫度

。

、若已經由設計單位選定中偉公司的渦街流量計型號

，請按渦街流量計型號直接向我司銷售部訂購。

、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關

。

售后服務承諾：

、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況，并解決客戶使用過程中產生的問題

，無償提供技術支持；

、保修期內出現人為的損壞，我公司負責進行維修

，并收取由此產生的維修費用；

、產品出現質量問題或對產品不滿意

，用戶可以無條件的選擇退換貨

，中偉測控不收取任何的手續費

，出現質量問題

，承擔來回的運費

。
