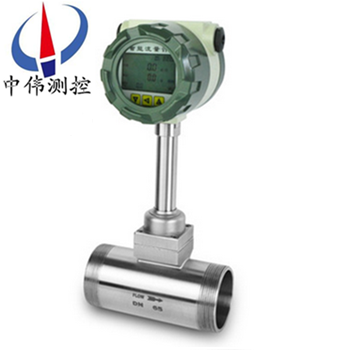

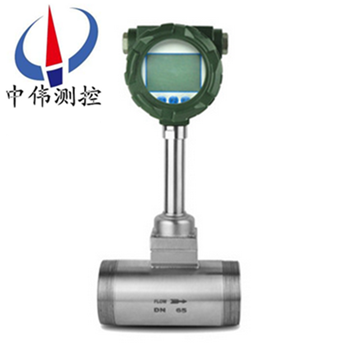

螺紋連接渦街流量計

螺紋連接渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油

、化工、冶金

、造紙等行業流體的計量，該流量計無可動部件，可靠性強

、精度高

、壽命長，可在很寬的流量范圍內準確測量液體的瞬時流量和

Description：

一、產品概述：

ZW-LUGB系列螺紋連接渦街流量計主要用于工業管道介質流體的流量測量,如氣體

、液體

、蒸氣等多種介質

。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度

、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小

。儀表參數能長期穩定

。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作

。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較xj****

、理想的流量儀表

。

二、工作原理：
ZW-LUGB系列螺紋連接渦街流量計在測量管中垂直插入一個柱狀物時

，流體通過柱狀物兩側就交替地產生規則的旋渦

，這種旋渦列被稱為卡門渦街

。卡門渦街的釋放頻率與流體速度及柱狀物的寬度有關

，可用下式表示：
f＝St·v/d式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量

。
斯特羅哈數是渦街流量計的重要系數

。在曲數的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比

，所以檢出頻率f就可求得流速v，由v求出體積流量

。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地

。
三

、應用場合：
ZW-LUGB系列螺紋連接渦街流量計廣泛應用于石油

、化工、冶金

、機械

、造紙

，以及城市管道供熱、供水

、煤氣等行業的各種低黏度液體

、氣體

、蒸汽等單相流體的工藝計量和節能管理。
四

、主要特點：
1

、衛生行業專用，內部構件簡單

，卡箍連接

；
2、軟件組態 可以實現不同介質的不同測量所要求的各種組態

；
3

、參數設定可以對不同流體的測量用參數進行設定

。例：氣體偏差系數、儀表系數

、額定值等

；
4

、自診斷對設定參數范圍

，發生體輸出信號

、信號的發送和接收，CPU的故障等進行診斷

；
5

、顯示功能各種診斷碼、流量

、總量、流量百分比等參數

；
6

、輸出脈沖，4～20mA

。
五

、技術參數：
1

、準確度液體：±1.0%；
氣體

、蒸汽：±1.0%FS（流速<35m/s）

；
±1.5%FS（流速35m/s～80m/s）

；
2

、規格25

，40

，50

，80，100

，150

，200,250,300

；
3

、介質溫度范圍：－25℃～＋300℃

；
4、環境溫度范圍：－25℃～70℃

；
5

、電源模擬輸出18～45V DC;脈沖輸出14～30V DC

；
6、工作壓力≤2.5Mpa

；
7

、防爆等級 ExdⅡCT1～T6

；
8

、防護等級IP65

。
六、結構及安裝方式：
1

、儀表安裝主要采用螺紋連接及卡裝式

；
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致

，且上游直管段應≥6D

，下游直管段應≥5D（D為被測管道實測內徑）

。
3

、傳感器應遠離外界磁場，如不能避免

，應采取必要的措施

；
4、為了檢修時不至影響液體的正常輸送

，應在傳感器兩端的直管段外安裝旁通管

；
5

、傳感器露天安裝時，請做好放大器插頭的防水處理

；
6

、傳感器與顯示儀表的接線

，應根據放大器的電源來選擇接線方式，詳見有關使用說明書

。

七、現場需求：
1

、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦

，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙

，則造成信號變?nèi)趸虿环€(wěn)定。良好的設計應該是沒有容易堵塞的部分

，從而降低維護量

。
2

、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便

。因?yàn)橐坏└袘?yīng)部分失效

，則需要將管道內介質排空泄壓后更換部件，影響生產

。完善的設計應該是將二者分開

，這樣就可以單獨更換感應部分

，而無需將介質排空

。
3

、渦街流量計容易受到振動的干擾

，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除

，從而得到穩定的信號

。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段

，有些廠家可以提供在流量計內部縮徑的設計

，大大降低了用戶專門維渦街流量計配備直管段的需求。
八

、調試使用期間需要注意的問題：
1

、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源。
2

、渦街流量計在室外使用時

，建議加配防護罩。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門

，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定

，通常每年2~3次。
5

、渦街流量計運行時不允許打開后蓋或更動內部有關參數

，否則將影響流量計的正常運行

。
九、安裝使用中應注意的事項：
渦街無機械可動部件

，體積小

，耐腐蝕

，性能穩定，可直接顯示介質的工作壓力

、溫度

、流量以及標準狀態下的氣量，量程范圍寬

，計量誤差小等優點

，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中

。在多年來的現場應用中，我們認為該流量計適合于較為干凈的干氣計量

，漸成為中小用氣計量

。要保證流量計計量準確，減少計量誤差

，請注意：
1

、選型合理
勿使實際z小流量QVmin低于所選通徑流量計流量范圍下限

。
2

、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑

、更不能有臺階，磨平連接法蘭的焊縫

，法蘭墊片不能突入管道內

。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝

，都將導致流量計計量值偏低

。
3

、遠離震蕩源，或在流量計上

、下游安裝支墩

，以避免管線震動的影響。避免強磁場對流量計芯片的干擾

。
4

、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時

，應即時清洗流量計。
5

、減少氣流脈動的影響
可在流量計前安裝緩沖罐

，或者加長流量計上游的計量直管段長度。
6

、及時對流量計進行計量檢定

，確保量值準確可靠

。

十

、選型要點：
正確選型才能保證渦街流量計更好的使用。選用什么種類的渦街流量計應根據被測流體介質的物理性質和化學性質來決定?使渦街流量計的通徑

、流量范圍

、襯里材料

、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求

。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級

，做到經濟合算

。比如用于貿易結算

、產品交接和能源計量的場合，應該選擇精度等級高些

，如1.0級

、0.5級

，或者更高等級; 用于過程控制的場合

，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做準確控制和計量的場合

，可以選擇精度等級稍低的

，如1.5級

、2.5級，甚至 4.0級

，這時可以選用價格低廉的插入式渦街流量計

。
2、可測量的介質
測量介質流速

、儀表量程與口徑測量一般的介質時

，渦街流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內 選用

，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同

，應視測量流量范圍是否在流速范圍內確定

，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時

，需要縮小儀表口徑

，從而提高管內流速

，得到滿意測量結果

。
3

、渦街流量變送器的選擇
在飽和蒸汽測量中采用VA型壓電式渦街流量變送器

，由于渦街流量計量程范圍寬，因此

，在實際應用中

，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限

，也就是說須***滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器

，而不能以現有的工藝管道口徑來選擇變送器口徑

。
4

、壓力補償壓力變送器的選擇
由于飽和蒸汽管路長，壓力波動較大

，須***采用壓力補償

，考慮到壓力、溫度及密度的對應關系

，測量中只采用壓力補償即可

，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍

，壓力變送器的量程選擇1MPa即可

。
5

、顯示儀表選擇
顯示儀表智能流量顯示儀

，具有穩壓補償、瞬時流量顯示和累積流量積算功能

。

十一

、標況流量范圍簡表：單位（m3/h）

流量	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
口徑	小流量	大流量	小流量	大流量	小流量	大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

十二、選型編碼：

代號	通徑	流量范圍㎡/h（中偉測控）
ZW-LUGB-25	DN25	1~10（液體）		25~60（氣體）		蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
ZW-LUGB-32	DN32	1.5~18（液體）		15~150（氣體）
ZW-LUGB-40	DN40	2.2~27（液體）		22.6~150（氣體）
ZW-LUGB-50	DN50	4~55（液體）		35~350（氣體）
ZW-LUGB-80	DN80	9~135（液體）		90~900（氣體）
ZW-LUGB-100	DN100	14~200（液體）		140~1400（氣體）
ZW-LUGB-150	DN150	32~480（液體）		300~3000（氣體）
ZW-LUGB-200	DN200	56~800（液體）		550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
				L3	螺紋鏈接式
				L4	卡箍衛生型
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					W1	內部3.6V供電
					W2	DC24V供電
					N1	不銹鋼
					N2	碳鋼
					N3	防腐型
