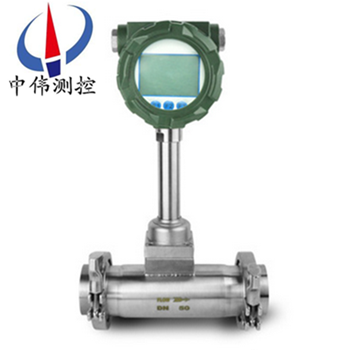

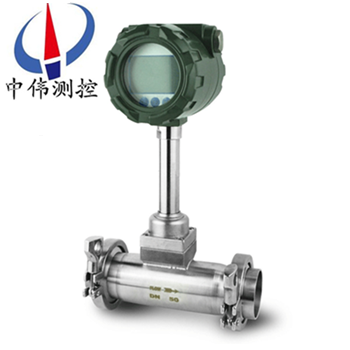

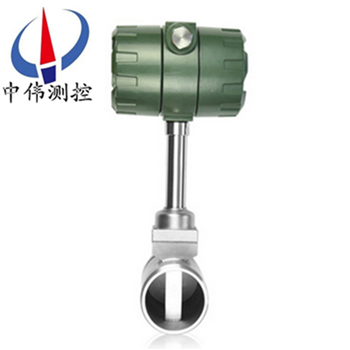

卡箍式渦街流量計

卡箍式渦街流量計傳感器，是利用流體卡門原理研制而成的新型智能流量儀表

。該系列流量儀表具有結構簡單

、可靠性強、準確度高

、重復性好

、流量范圍和溫度范圍寬、勵損失小抗震動,以及耐老化等特點

。

Description：

一

、產品概述：
ZW-LUGB系列卡箍式渦街流量計克服了一般流量計接頭需要在連接盤上均布螺栓孔,使用螺栓、螺母將連接盤固定在管道上,造成使用成本高

、操作麻煩

、效率低的弊端,而改采用橫切面為直角梯形的連接盤,內側為直角梯形斜邊，使用時利用卡箍將連接盤緊固在管道上

，使用成本低

，省時省力。測量管道中液體

、是目前較理想的自動化檢測儀表

，有普通型、防爆型和就地顯示型

，卡箍渦街適用于很多衛生行業

。

二、工作原理：
ZW-LUGB系列卡箍式渦街流量計在測量管中垂直插入一個柱狀物時

，流體通過柱狀物兩側就交替地產生規則的旋渦

，這種旋渦列被稱為卡門渦街?div id="jpandex" class="focus-wrap mb20 cf">？ㄩT渦街的釋放頻率與流體速度及柱狀物的寬度有關

，可用下式表示：
f＝St·v/d式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比

，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數

。在曲數的St≈0.17的平直部分

，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v

，由v求出體積流量

。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三

、應用場合：
ZW-LUGB系列卡箍式渦街流量計廣泛應用于食品

、化工、冶金

、機械

、造紙，以及城市管道供熱

、供水

、煤氣等行業的各種低黏度液體、氣體

、蒸汽等單相流體的工藝計量和節能管理

。
四、主要特點:
1

、衛生行業專用

，內部構件簡單，卡箍連接

；
2

、軟件組態 可以實現不同介質的不同測量所要求的各種組態；
3

、參數設定可以對不同流體的測量用參數進行設定

。例：氣體偏差系數、儀表系數

、額定值等

；
4、自診斷對設定參數范圍

，發生體輸出信號

、信號的發送和接收，CPU的故障等進行診斷

；
5

、顯示功能各種診斷碼、流量

、總量

、流量百分比等參數

；
6、輸出脈沖

，4～20mA

。
五、技術參數：
1

、準確度液體：±1.0%

；
氣體、蒸汽：±1.0%FS（流速<35m/s）

；
±1.5%FS（流速35m/s～80m/s）

；
2、規格25

，40

，50

，80

，100，150

，200,250,300

；
3、介質溫度范圍：－25℃～＋300℃

；
4

、環境溫度范圍：－25℃～70℃；
5

、電源模擬輸出18～45V DC;脈沖輸出14～30V DC

；
6、工作壓力≤2.5Mpa

；
7

、防爆等級 ExdⅡCT1～T6；
8

、防護等級IP65

。

六、安裝條件：

、傳感器應安裝在水平

、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上

。傳感器的上游和下2

、游應配置一定長度的直管段，其長度應符合前直管段15～20D

，后直管段5～1OD的要求

。

、安裝液體傳感器的附近管道內應充滿被測液體。

、傳感器應避免安裝在有強烈機械振動的管道上

。

5、直管段的內徑盡可能與傳感器通徑一致

，若不能一致

，應采用比傳感器通徑略大的管道，誤差要≤3%

，并不超過5mm

。

6、傳感器應避免安裝在有較強電磁場干擾

、空間小和維修不方便的場合

。

七、現場需求：
1

、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦

，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變弱或不穩定

。良好的設計應該是沒有容易堵塞的部分

，從而降低維護量。
2

、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一

，看似簡單的設計卻給實際使用帶來不便。因為一旦感應部分失效

，則需要將管道內介質排空泄壓后更換部件

，影響生產。完善的設計應該是將二者分開

，這樣就可以單獨更換感應部分

，而無需將介質排空。
3

、渦街流量計容易受到振動的干擾

，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號

。
4

、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計

，大大降低了用戶專門維渦街流量計配備直管段的需求

。
八、調試使用期間需要注意的問題：
1

、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源。
2

、渦街流量計在室外使用時

，建議加配防護罩。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪

。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定

，通常每年2~3次

。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數

，否則將影響流量計的正常運行

。
九、安裝使用中應注意的事項：
渦街無機械可動部件

，體積小

，耐腐蝕，性能穩定

，可直接顯示介質的工作壓力

、溫度、流量以及標準狀態下的氣量

，量程范圍寬

，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中

。在多年來的現場應用中

，我們認為該流量計適合于較為干凈的干氣計量，漸成為中小用氣計量

。要保證流量計計量準確

，減少計量誤差

，請注意：
1、選型合理
勿使實際z小流量QVmin低于所選通徑流量計流量范圍下限

。
2

、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑

、更不能有臺階

，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內

。更不能把流量計的安裝方向裝反了

。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低

。
3

、遠離震蕩源，或在流量計上

、下游安裝支墩

，以避免管線震動的影響。避免強磁場對流量計芯片的干擾

。
4

、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計

。
5

、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度

。
6

、及時對流量計進行計量檢定，確保量值準確可靠

。

十

、標況流量范圍簡表：單位（m3/h）

流量	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
口徑	小流量	大流量	小流量	大流量	小流量	大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

十一、選型編碼：

代號	通徑	流量范圍㎡/h（中偉測控）
ZW-LUGB-25	DN25	1~10（液體）		25~60（氣體）		蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
ZW-LUGB-32	DN32	1.5~18（液體）		15~150（氣體）
ZW-LUGB-40	DN40	2.2~27（液體）		22.6~150（氣體）
ZW-LUGB-50	DN50	4~55（液體）		35~350（氣體）
ZW-LUGB-80	DN80	9~135（液體）		90~900（氣體）
ZW-LUGB-100	DN100	14~200（液體）		140~1400（氣體）
ZW-LUGB-150	DN150	32~480（液體）		300~3000（氣體）
ZW-LUGB-200	DN200	56~800（液體）		550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
				L3	螺紋鏈接式
				L4	卡箍衛生型
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					W1	內部3.6V供電
					W2	DC24V供電
					N1	不銹鋼
					N2	碳鋼
					N3	防腐型
