防腐型渦街流量計

防腐型渦街流量計具有優良的抗震性能，無可動部件

，可靠性強

、精度高、壽命長

，可在很寬的流量范圍內準確測量流體的瞬時流量和累計流量

。其表體材質為全四氟材質，可以用來測量有腐蝕的氣體和液體

，特別是有腐蝕性的

Description：

一

、產品概述：
ZW-LUGB系列防腐型渦街流量計具有優良的抗震性能

，無可動部件，可靠性強

、精度高

、壽命長，可在很寬的流量范圍內準確測量流體的瞬時流量和累計流量

。其表體材質為全四氟材質

，可以用來測量有腐蝕的氣體和液體，特別是有腐蝕性的氣體

，目前國內對于有腐蝕性氣體測量的流量計還真不多

。可以現場顯示或分體顯示瞬時流量和累計流量

，額定壓力1.6MPa,常溫型

。法蘭式安裝，脈沖或4-20mA輸出

，12V或24V或電池供電可選

。
二、工作原理：
ZW-LUGB系列防腐型渦街流量計的原理是由設計在流場中的旋渦發生體

、檢測探頭及相應的電子線路等組成

。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦

，這種旋渦被稱為卡門渦街

。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d 式中:
f 渦街發生頻率（Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力

，該壓力作用在檢測探頭上

，便產生一系列交變電信號，經過前置放大器轉換

、整形

、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）

。
三

、應用場合：
ZW-LUGB系列防腐型渦街流量計采用******的結構設計、材質選擇密封技術

，拓展了渦街流量計的應用范圍

，可測量有強腐蝕性的液體，如硫酸

、硝酸

、鹽酸、強堿及其它化工原料

，采用衛生型設計

，也可廣泛應用于純水醫藥電子食品飲料等行業。

四

、主要特點：
1

、可在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響

；
2

、不受溫度、壓力的影響

，同時不易堵

，不易卡，不易結垢

，耐高溫

，高壓；
3

、安全防爆

，適用于惡劣環境；
4

、無可動部件

、無孔洞縫隙設計，產品無磨損

、耐臟污

，無須機械維修，使用壽命長

；
5

、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上；
6

、溫壓補償一體化設計

；
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力

；
8

、同時顯示流量值與累計流量值,不必輪流切換；
9

、采用抗振動探頭

，有效消除外界振動影響；
10

、采用分體式信號轉換器

，電纜zui長100米；
11

、量程比寬達20：1

；
12

、儀表整體結構設計合理，動態測量范圍寬

，壓力損失?div id="m50uktp" class="box-center"> 。?nbsp;
13

、表體采用不銹鋼材質

，可適用于腐蝕性介質的測量；
14

、現場液晶顯示

，脈沖、4～20mA輸出或485通迅

，可與工業自動化系統連接

。
五、技術參數：
1

、測量介質：氣體

、液體、蒸氣

；
2

、連接方式：法蘭卡裝式、法蘭式

、插入式

；
3、口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100

；
4

、法蘭連接式口徑選擇 100,150,200；
5

、流量范圍（見流量范圍表）
6

、正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

；
7

、測量精度 1.0級 1.5級；
8

、被測介質溫度:常溫–25℃～100℃

，高溫–25℃～150℃ -25℃～250℃；
9

、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

；
10、脈沖占空比約50%,傳輸距離為100m；
11

、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

；
12、儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

；
13

、材質 不銹鋼, 鋁合金

；
14

、電源 DC24V或鋰電池3.6V；
15

、防爆等級 本安型iaIIbT3-T6

，防護等級 IP65。

六

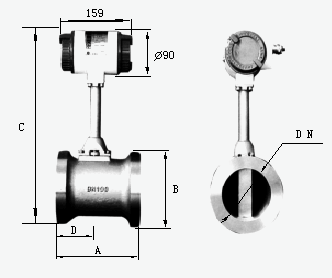

、外形尺寸：

DN	A	B	C	D
15	90	Φ57	383	45
20	100	Φ57	388	50
25	100	Φ57	394	50
32	100	Φ65	396	50
40	100	Φ75	401	50
50	110	Φ87	407	55
65	110	Φ109	418	55
80	110	Φ120	423	55
100	120	Φ149	447	60
125	125	Φ175	474	65
150	145	Φ203	501	75
200	170	Φ259	556	100
250	190	Φ312	608	120
300	210	Φ363	660	140
350	230	Φ409	709	160
400	250	Φ460	756	180
450	275	Φ520	814	205
500	290	Φ575	869	225

七

、對管道要求：
1、對直管段的要求：
為了確保儀表正常

、準確運行

，傳感器安裝點的上下游須***有一定的直管道，以調整流場

，如圖所示

。

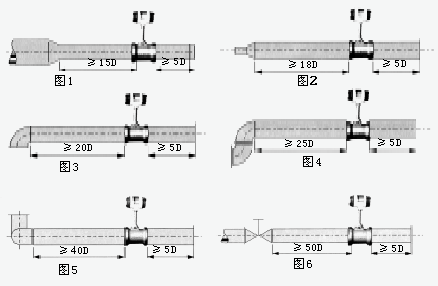

圖1：同心縮管；
圖2：同心擴管

；
圖3：一個90度彎頭

；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭

；
圖6 ：調節閥應安裝在傳感器下游5D以遠處

，若須***安裝在傳感器上游，則傳感器上游應有不小于50D的等徑直管段

，下游應有不小于5D 的等徑直管段

。
2、對管道的要求：
a

、上

、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN

。
b

、配管應與傳感器同心，同軸度應小于0.05DN

。
c

、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
d

、如需斷流檢查與清洗傳感器

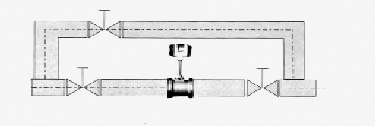

，應設置旁通管道，如下圖所示

。

、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時

，須***采取減震措施

，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊

。
特別注意：在空壓機出口處振動較強

，不能安裝傳感器，應安裝在儲氣罐之后

。
4

、對氣流條件的要求：
a、被測氣體應為單相的

、連續地流經管道的圓管流

。
b、氣體流經流量計之前

，其流速須***與管道軸線平行

，不得有旋渦流。
c

、氣流應是亞音速

、非脈動的，其流量隨時間變化比較緩慢

。
5

、對流量計的安裝要求：
渦街流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量?jī)x表都有這樣一種共性

，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機

、分離器、調壓閥

、大小頭及匯管

、彎頭等)、保持儀表前后直管段內壁光滑平直

、保證被測介質為潔凈的單相流體等

。

八、調試使用期間需要注意的問題：
1

、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源。
2

、渦街流量計在室外使用時

，建議加配防護罩。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門

，防止瞬間氣流沖擊而損壞渦輪

。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定

，通常每年2~3次

。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數

，否則將影響流量計的正常運行

。

九、選型要點：
1

、流量計的選型盡可能不要使用流量工作在下限極限值

，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍

。
2

、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表

，應根據實際工作壓力和溫度選用儀表

，后者價格要高些。
3

、在爆炸危險場所

，應選用防爆型流量計。
4

、下限流量取決于介質的工況密度和運動粘度

，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后

，查流量范圍表即可確定相應口徑

。
十、安裝條件：
1

、傳感器可安裝在室內

，也可安裝在室外。環境條件要符合要求

。
2

、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上

。
3

、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時

，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架

。
4、傳感器感應避免安裝在有較強電磁場干擾

、有熱輻射

、有腐蝕性氣體、空間小和維修不方便的場所

。
5

、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器

。
6

、傳感器的上、下游應配置一定長度的直管段

，直管段的內壁應清潔

、光滑，無明顯凸凹

、積垢和起皮等現象

。其長度應符合圖二的要求。安裝液體傳感器的附近管道內

，應充滿被測液體

。
7、直管段內徑盡可能與傳感器通徑一致

，若不能一致

，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm

。
十一

、安裝注意事項：
1

、專用法蘭與直管段焊接時不能帶著傳感器焊接。
2

、安裝時應使傳感器的流向標志與管道內流體流向一致

。
3、傳感器安裝前

，法蘭凹槽內須***放好密封圈

。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處

，測溫點在下游5～8DN處

。
4、測量高溫介質時

，切勿用隔熱材料把傳感器連接桿周?chē)饋?lái)

。
5、連接傳器的屏蔽電纜走向

，應盡可能遠離強電磁場的干擾場合

。******不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短

，并且不得盤卷

，以減少分布電感，長度不應超過200米

。
6、安裝傳感器前

，管道須***進行清洗

。沖掉管內的雜質，避免通流后堵塞傳感器

。測量液體的管道須***充滿被測液體

，防止氣泡的干擾。
7

、測量氣體的管道為防止儲積液的干擾

。安裝位置如圖五所示。高溫高壓下更換探頭體時

，須***安全操作

，做好高溫防護。降溫降壓后在安全條件下方可更換探頭

。

十二

、調試使用期間需要注意的問題：
1、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源

。
2、渦街流量計在室外使用時

，建議加配防護罩

。
3、不得隨意松開流量計固定部分

。壓力傳感器的保護

。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內

，防止超速運行，以獲得理想的準確度和保證正常使用壽命

。（由于試壓

、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門

，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定

，通常每年2~3次。
5

、渦街流量計運行時不允許打開后蓋或更動內部有關參數

，否則將影響流量計的正常運行。

十三

、選型要點：
1

、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小

，以獲得更大的流速和流量范圍

。
2、流量計應使用在介質工作壓力和溫度范圍的技術參數內

。不要刻意選用高壓力等級和超高溫度的儀表

，應根據實際工作壓力和溫度選用儀表，后者價格要高些

。
3

、在爆炸危險場所，應選用防爆型流量計

。
4

、下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響

，因此確定流量范圍只要確定實際可用的下限流量即可

。計算出下限流量后

，查流量范圍表即可確定相應口徑。

十四

、標況流量范圍簡表：?jiǎn)挝唬╩3/h）

流量	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
口徑	小流量	大流量	小流量	大流量	小流量	大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

十五

、選型編碼：

代號	通徑	流量范圍㎡/h（中偉測控）
ZW-LUGB-25	DN25	1~10（液體）		25~60（氣體）		蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
ZW-LUGB-32	DN32	1.5~18（液體）		15~150（氣體）
ZW-LUGB-40	DN40	2.2~27（液體）		22.6~150（氣體）
ZW-LUGB-50	DN50	4~55（液體）		35~350（氣體）
ZW-LUGB-80	DN80	9~135（液體）		90~900（氣體）
ZW-LUGB-100	DN100	14~200（液體）		140~1400（氣體）
ZW-LUGB-150	DN150	32~480（液體）		300~3000（氣體）
ZW-LUGB-200	DN200	56~800（液體）		550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					W1	內部3.6V供電
					W2	DC24V供電
					N1	不銹鋼
					N2	碳鋼
					N3	防腐型

十六

、訂貨選用選型須知：

、①名稱與型號、②口徑

、流量范圍

、③是否帶附件以便我們的為您正確選型、④使用壓力

、⑤使用介質的溫度

。

2、若已經由設計單位選定中偉公司的渦街流量計型號

，請按渦街流量計型號直接向我司銷售部訂購

。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數

，由我們的中偉zj****為您審核把關

。

售后服務承諾：

1、從合同簽訂之日起

，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務

；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系

，了解產品的使用情況

，并解決客戶使用過程中產生的問題，無償提供技術支持

；

3、保修期內出現人為的損壞

，我公司負責進行維修

，并收取由此產生的維修費用；

、產品出現質量問題或?qū)Ξa(chǎn)品不滿意

，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費

，出現質量問題

，承擔來回的運費。
