電池供電渦街流量計

電池供電渦街流量計是利用液體振動原理而開發的一種新型流量計

，廣泛應用在石油、化工

、冶金

、造紙等行業流體的計量，該流量計無可動部件

，可靠性強

、精度高、壽命長

，可在很寬的流量范圍內準確測量液體的瞬時流量和

Description：

一

、產品概述：
ZW-LUGB系列電池供電渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上

，節省了電纜和顯示儀表的采購安裝費用

，可就地顯示瞬時流量、累積流量等

。主要用于工業管道介質流體的流量測量

，如氣體、液體

、蒸氣等多種介質

。其特點是壓力損失小，量程范圍大

，精度高

，在測量工況體積流量時幾乎不受流體密度、壓力

、溫度

、粘度等參數的影響。無可動機械零件

，因此可靠性高

，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高

，可在-20℃～+350℃的工作溫度范圍內工作

。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用

，是一種比較xj****

、理想的測量?jī)x器。
二

、工作原理：
ZW-LUGB系列電池供電渦街流量計的原理是由設計在流場中的旋渦發生體

、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時

，它的兩側就形成了交替變化的兩排旋渦

，這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比

，并給出了頻率與流速的關系式：f = St × V/d 式中:
f 渦街發生頻率（Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力

，該壓力作用在檢測探頭上，便產生一系列交變電信號

，經過前置放大器轉換

、整形、放大處理后

，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）

。
三、應用場合：
ZW-LUGB系列電池供電渦街流量計可廣泛用于大

、中

、小型各種管道給排水、工業循環

、污水處理

，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽

、天然氣及各種介質流量的計量

。
四、主要特點：
1

、結構簡單而牢固

，無可動部件，可靠性高

，長期運行十分可靠

。
2、安裝簡單

，維護十分方便

。
3、檢測傳感器不直接接觸被測介質

，性能穩定

，壽命長。
4

、輸出是與流量成正比的脈沖信號

，無零點飄移，精度高

。
5

、測量范圍寬，量程比可達1：10

。
6

、壓力損失較小，運行費用低

，更具節能意義

。
7、在一定的雷諾數范圍內

，輸出信號頻率不受流體物理性質和組分變化的影響

，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償

，調換配件后一般無需重新標定儀表系數

。
8、應用范圍廣

，蒸汽

，液體，氣體的流量均可測量

。
五

、技術參數：
1、測量介質：液體

、氣體

、飽和蒸汽、過熱蒸汽

。
2

、精度等級：液體±1.0%，氣體（蒸汽） ±1.5%

，插入式±2.5%

。
3、工作壓力：1.6MPa

，2.5MPa

，4.0MPa

，6.4MPa。
4

、介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃

。
5、輸出信號：三線電壓脈沖

，低電平0～1V

，高電平 > 4V，占空比50%

；二線制標準電流4～20mA

；三線制標準電流0～10mA。
6

、工作環境：-35℃～+60℃

，濕度≤95%RH。
7

、工作電源：DC12V

；DC24V。
8

、殼體材料：碳鋼

、不銹鋼。
9

、防爆類型：本安型 ExibIICT6

。

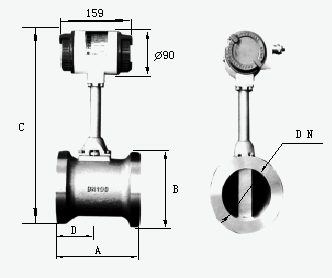

六、外形尺寸：

DN	A	B	C	D
15	90	Φ57	383	45
20	100	Φ57	388	50
25	100	Φ57	394	50
32	100	Φ65	396	50
40	100	Φ75	401	50
50	110	Φ87	407	55
65	110	Φ109	418	55
80	110	Φ120	423	55
100	120	Φ149	447	60
125	125	Φ175	474	65
150	145	Φ203	501	75
200	170	Φ259	556	100
250	190	Φ312	608	120
300	210	Φ363	660	140
350	230	Φ409	709	160
400	250	Φ460	756	180
450	275	Φ520	814	205
500	290	Φ575	869	225

七

、對管道要求：
1

、對直管段的要求：

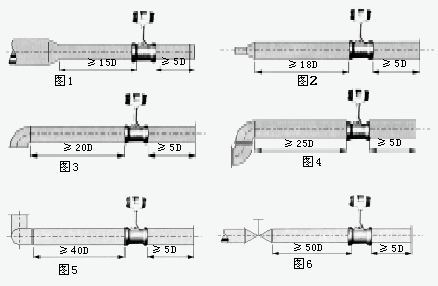

為了確保儀表正常、準確運行

，傳感器安裝點的上下游須***有一定的直管道

，以調整流場，如圖所示

。

圖1：同心縮管

；
圖2：同心擴管；
圖3：一個90度彎頭

；
圖4：同一平面兩個90度彎頭

；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以遠處

，若須***安裝在傳感器上游

，則傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D 的等徑直管段

。
2

、對管道的要求：
a

、上、下游配管內徑D和與傳感器內徑DN相同

，其差異滿足下述條件：0.95DN≤D≤1.1DN

。
b、配管應與傳感器同心

，同軸度應小于0.05DN

。
c

、密封墊不能凸入管道內

，其內徑可比傳感器內徑略大。
d

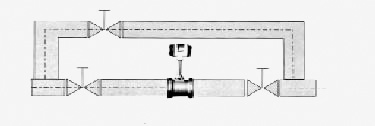

、如需斷流檢查與清洗傳感器

，應設置旁通管道，如下圖所示

。

、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時

，須***采取減震措施

，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊

。
特別注意：在空壓機出口處振動較強

，不能安裝傳感器，應安裝在儲氣罐之后

。
4

、對氣流條件的要求：
a、被測氣體應為單相的

、連續地流經管道的圓管流

。
b、氣體流經流量計之前

，其流速須***與管道軸線平行

，不得有旋渦流。
c

、氣流應是亞音速

、非脈動的，其流量隨時間變化比較緩慢

。
5

、對流量計的安裝要求：
渦街流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量?jī)x表都有這樣一種共性

，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機

、分離器

、調壓閥、大小頭及匯管

、彎頭等)

、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等

。

八

、選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值

，故流量計的口徑應盡可能小

，以獲得更大的流速和流量范圍。
2

、流量計應使用在介質工作壓力和溫度范圍的技術參數內

。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表

，后者價格要高些

。
3、在爆炸危險場所

，應選用防爆型流量計

。
4、渦街流量計的下限流量取決于介質的工況密度和運動粘度

，其上限流量一般不受介質壓力和溫度的影響

，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后

，查流量范圍表即可確定相應口徑

。
九、安裝條件：
1

、傳感器可安裝在室內

，也可安裝在室外。環境條件要符合要求

。
2

、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上

。
3

、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時

，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架

。
4、傳感器感應避免安裝在有較強電磁場干擾

、有熱輻射

、有腐蝕性氣體

、空間小和維修不方便的場所。
5

、被測介質含有較多雜質時

，應在傳感器上游直管段要求的長度以外加裝過濾器。
6

、傳感器的上

、下游應配置一定長度的直管段，直管段的內壁應清潔

、光滑

，無明顯凸凹、積垢和起皮等現象

。其長度應符合圖二的要求

。安裝液體傳感器的附近管道內

，應充滿被測液體

。
7、直管段內徑盡可能與傳感器通徑一致

，若不能一致

，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm

。

十

、調試使用期間需要注意的問題：
1、流量計現場安裝

、維護須***遵守“有防爆性氣體時勿開蓋"的警告語

，并在開蓋前關掉外電源。
2

、渦街流量計在室外使用時

，建議加配防護罩。
3

、不得隨意松開流量計固定部分

。壓力傳感器的保護。用戶在使用流量計時

，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）

。選型應在規定的流量范圍內，防止超速運行

，以獲得理想的準確度和保證正常使用壽命

。（由于試壓、吹掃管道或排氣造成超速運轉

，以及渦輪在反向流中運轉都可能導致流量計損壞）
4

、渦街流量計投入運行時應緩慢開啟閥門

，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作

，加油的次數依氣質潔凈程度而定

，通常每年2~3次。
5

、渦街流量計運行時不允許打開后蓋或更動內部有關參數

，否則將影響流量計的正常運行。
十一

、安裝使用中應注意的事項：
無機械可動部件

，體積小，耐腐蝕

，性能穩定

，可直接顯示介質的工作壓力、溫度

、流量以及標準狀態下的氣量

，量程范圍寬，計量誤差小等優點

，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中

。在多年來的現場應用中，我們認為該流量計適合于較為干凈的干氣計量

，漸成為中小用氣體計量?jī)x表

。要保證流量計計量準確，減少計量誤差

，請注意：
1

、選型合理
勿使實際zui小流量QVmin低于所選通徑流量計流量范圍下限。
2

、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段

。直管段內壁應光滑、更不能有臺階

，磨平連接法蘭的焊縫

，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了

。試驗證明：一切不合理的安裝

，都將導致流量計計量值偏低。
3

、遠離震蕩源

，或在流量計上、下游安裝支墩，以避免管線震動的影響

。避免強磁場對流量計芯片的干擾

。
4、氣質相對干凈
尤其不能出現液氣兩相流

，氣質較臟時

，應即時清洗流量計。
5

、減少氣流脈動的影響
可在流量計前安裝緩沖罐

，或者加長流量計上游的計量直管段長度。
6

、及時對流量計進行計量檢定

，確保量值準確可靠。

十二

、流量計的選型指南：

確定傳感器的結構

、連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式

，因?yàn)槠浣Y(jié)構緊湊

，價格低，而且供貨周期短

。

、結構類型：一體式結構和分體式結構

。一般采用一體式結構

，只有在特殊場合下采用分體式結構（如：介質溫度高時、環境溫度或濕度高時

、帶現場顯示為讀數方便時）

。

3、顯示方式：無現場顯示

、帶現場顯示和只帶現場顯示?div id="d48novz" class="flower left">

，F(xiàn)場顯示是指在表頭上裝有液晶顯示器，可顯示累積流量

、瞬時流量等參數

。

4、信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出

。一般情況下建議采用脈沖信號輸出

，因?yàn)槊}沖信號直接與漩渦脫落頻率相對應，不需轉換

，具有zui高的累計精度

；同時，在通常的傳輸距離內，脈沖信號傳輸效果較好

。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統

。

5、防爆形式：非防爆型和本安防爆型

。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質

，應選用防爆型。

確定渦街流量計的配置：

、密度補償：

在測量蒸汽的質量流量時

，由于其密度隨著溫度和壓力的變化而變化，所以要隨時對蒸汽進行補償

，要用鉑熱電阻和壓力變送器與渦街傳感器共同組成質量流量測量系統

。無任是測量飽和蒸汽還是過熱蒸汽，如果溫度和壓力比較穩定

，為降低設備成本

，也可以根據工況狀態，用設定固定值的辦法補償密度

。其它介質可根據實際情況組成質量流量測量系統

。

2、智能流量積算儀的選擇：

只要求顯示參數

，可選擇數碼顯示或液晶顯示的智能流量積算儀

；需要追溯歷史數據，帶有記憶功能

，應選用智能流量結算無紙記錄儀

；測量飽和蒸汽，應選擇帶溫度自動補償密度或壓力自動補償密度的流量積算儀

；測量過熱蒸汽

，應選擇帶溫度和壓力同時補償密度的流量積算儀；采用遠程通訊

，智能流量積算儀應考慮帶有RS485或RS232通訊接口

；要求與控制系統組成流量測量系統時，智能流量積算儀應帶4～20mA標準電流信號輸出接口

；

在需要時

，應配置后備電源，以便突然停電時儀表能夠正常計量

。在需要時

，應配置儀表箱，將智能流量積算儀放置其中

，儀表箱帶鎖

，使智能流量積算儀的設置參數不可隨意調整

，具有防盜功能，同時

，在儀表箱內裝有保護電路

，起到對智能流量積算儀的保護作用。

、遠程監控：在需要多點計量

，分布面積較大，需要實時監測時

，可采用GSM/GPRS通訊網絡或無線專網遠程流量監測系統

，實現對各管路流量的實時監測和管理。

、傳感器的口徑的確定：傳感器的口徑不同

，其測量范圍不同，而每一種口徑其測量范圍又隨著被測介質的種類和工況溫度

、壓力的變化而變化

，首先確定介質在工況下。

十三

、標況流量范圍簡表：?jiǎn)挝唬╩3/h）

流量	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
口徑	小流量	大流量	小流量	大流量	小流量	大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

十四

、選型編碼：

代號	通徑	流量范圍㎡/h（中偉測控）
ZW-LUGB-25	DN25	1~10（液體）		25~60（氣體）		蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
ZW-LUGB-32	DN32	1.5~18（液體）		15~150（氣體）
ZW-LUGB-40	DN40	2.2~27（液體）		22.6~150（氣體）
ZW-LUGB-50	DN50	4~55（液體）		35~350（氣體）
ZW-LUGB-80	DN80	9~135（液體）		90~900（氣體）
ZW-LUGB-100	DN100	14~200（液體）		140~1400（氣體）
ZW-LUGB-150	DN150	32~480（液體）		300~3000（氣體）
ZW-LUGB-200	DN200	56~800（液體）		550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					W1	內部3.6V供電
					W2	DC24V供電
					N1	不銹鋼
					N2	碳鋼
					N3	防腐型
